Типы вибрационных рубежей охраны

Вибрационный рубеж охраны позволяет обнаруживать попытки перелаза или разрушения (в том числе отгиба) ограждения в любых метеорологических условиях, не требуя полосы отчуждения.

Тип рубежа охраны	Применение
Вибрационный волоконно-оптический (БОС-ВО)	Охрана протяженных ограждений
Сейсмический волоконно-оптический (БОС-ВО)	Создание необнаруживаемых зон охраны, обнаружение подхода к ограждениям
Волоконно-оптический или трибоэлектрический противоподкоп (БОС-ВО, БОС-1)	Обнаружение подкопов и земляных работ рядом с ограждением
Вибрационный трибоэлектрический (БОС-1)	Охрана ограждений малой и средней протяженности
Адресный вибрационный (БОС-Ц)	Охрана ограждений любой протяженности с высокой точностью определения места нарушения, охрана критически важных или сильно зашумленных сегментов периметра
Адресный сейсмический (БОС-Ц)	Создание невидимых глазом зон охраны, обнаружение подхода к ограждениям
Сейсмический радиоканальный быстроразворачиваемый (БРК Плющ)	Создание временных невидимых глазом охранных зон, охрана мобильных объектов, охрана ремонтируемых участков стационарных систем

Наличие ограждения и его тип

Для охраны ограждений из немонолитных конструкций (сварная сетка, кованые ограждения, профильный лист, деревянный штакетник и т.п.) могут применяться все типы чувствительных элементов и датчиков нашего производства.

При охране капитальных и монолитных ограждений (бетон, кирпич) есть ряд ограничений на использование вибрационных охранных средств - они размещаются не на само ограждение, а на колючую ленту или сминаемый козырек, находящиеся над ограждением. При отсутствии надстройки над монолитным ограждением, вибрационный рубеж рекомендуется заменить сейсмическим. Также при охране таких ограждений стоит уделять особое внимание противоподкопному рубежу, т.к. чем сложнее деформировать само ограждение, тем выше шанс, что нарушитель организует подкоп под ним.

В случае использования волоконно-оптической системы, прокладка кабеля в грунте в один проход позволяет использовать рубеж и как противоподкопный, и как сейсмический с минимальными требованиями к ширине зоны отчуждения. При этом и вибрационный, и сейсмический рубежи могут быть организованы в одном блоке обработки сигналов и использовать единый магистральный кабель, значительно снижая стоимость двухрубежной системы.

В случае если ограждение отсутствует, применяются оптические и сейсмические рубежи охраны в зависимости от условий местности. Оптические требуют прямую видимость охраняемой полосы, но более просты и дешевы в монтаже при охране протяженных участков.

Тип ограждения	Рекомендации по выбору рубежей охраны
Мягкое ограждение (сварная сетка, кованые ограждения, профлист, штакетник). Есть полоса отчуждения	Вибрационная система на ограждении (БОС-ВО, БОС-Ц, БОС-1) + пассивные ИК извещатели (ИД) + противоподкоп (БОС-ВО, БОС-1)
Мягкое ограждение (сварная сетка, кованые ограждения, профлист, штакетник). Нет полосы отчуждения	Вибрационная система на ограждении (БОС-ВО, БОС-Ц, БОС-1) + активные ИК барьеры (ИВА) + противоподкоп (БОС-ВО, БОС-1)
Монолитное ограждение (бетон, кирпич). Есть второй уровень ограждения (колючая лента, сминаемый козырек). Есть полоса отчуждения	Вибрационная система (БОС-ВО, БОС-Ц, БОС-1) на втором уровне + пассивные ИК датчики (ИД) + противоподкоп (БОС-ВО, БОС-1)
Монолитное ограждение (бетон, кирпич). Нет второго уровня ограждения. Есть полоса отчуждения	Пассивные ИК датчики (ИД) + сейсмическая система (БОС-ВО, БОС-Ц)
Монолитное ограждение (бетон, кирпич). Нет второго уровня ограждения. Нет полосы отчуждения	Активные ИК барьеры (ИВА) + противоподкоп (БОС-ВО, БОС-1)
Нет ограждения. Есть полоса отчуждения	Пассивные ИК (ИД) и/или сейсмические извещатели (БОС-ВО, БОС-Ц)
Нет ограждения. Нет полосы отчуждения	Активные ИК барьеры (ИВА) и/или волоконно-оптические сейсмические извещатели (БОС-ВО)

Протяженность объекта

В зависимости от протяженности объекта приоритет при выборе охранных средств стоит отдавать с учетом стоимости центрального оборудования, монтажа и дальнейшего технического обслуживания системы.

Протяженность периметра	Рекомендации
Менее 800 метров	Трибоэлектрическая (БОС-1) или адресная вибрационная система (БОС-Ц), адресная сейсмическая система (БОС-Ц)
Более 800 метров	Волоконно-оптические вибрационные и сейсмические системы (БОС-ВО)

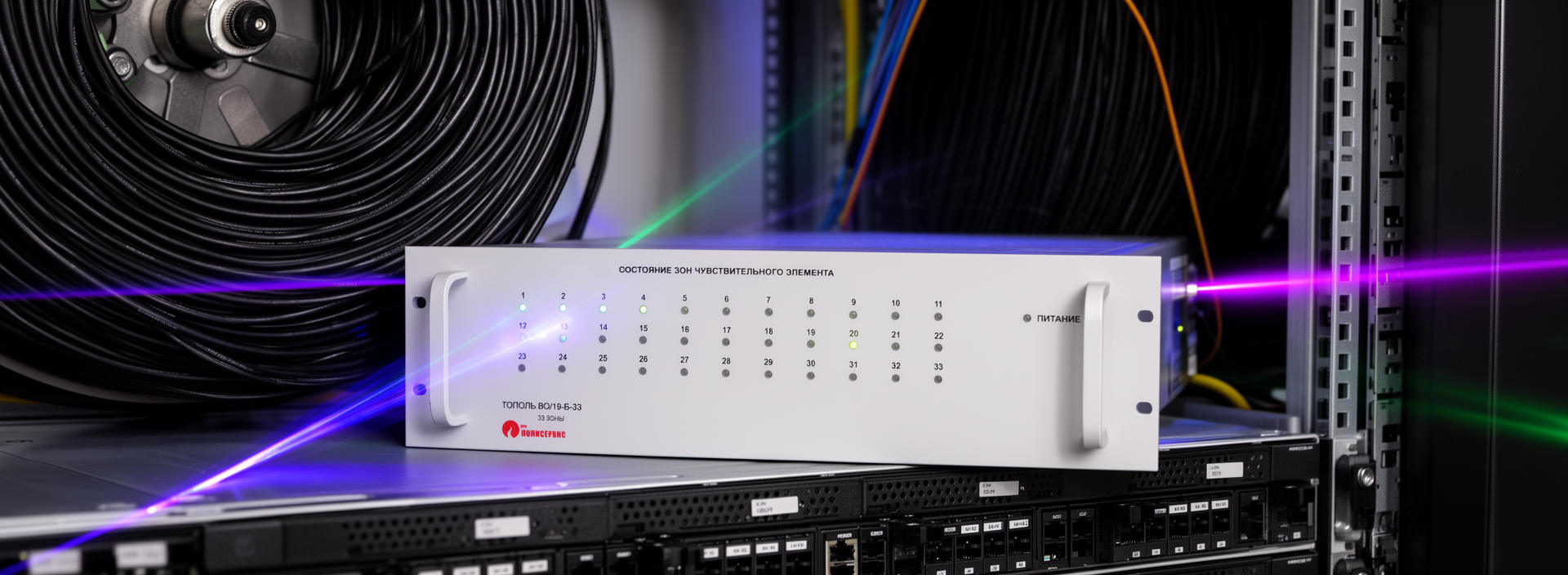

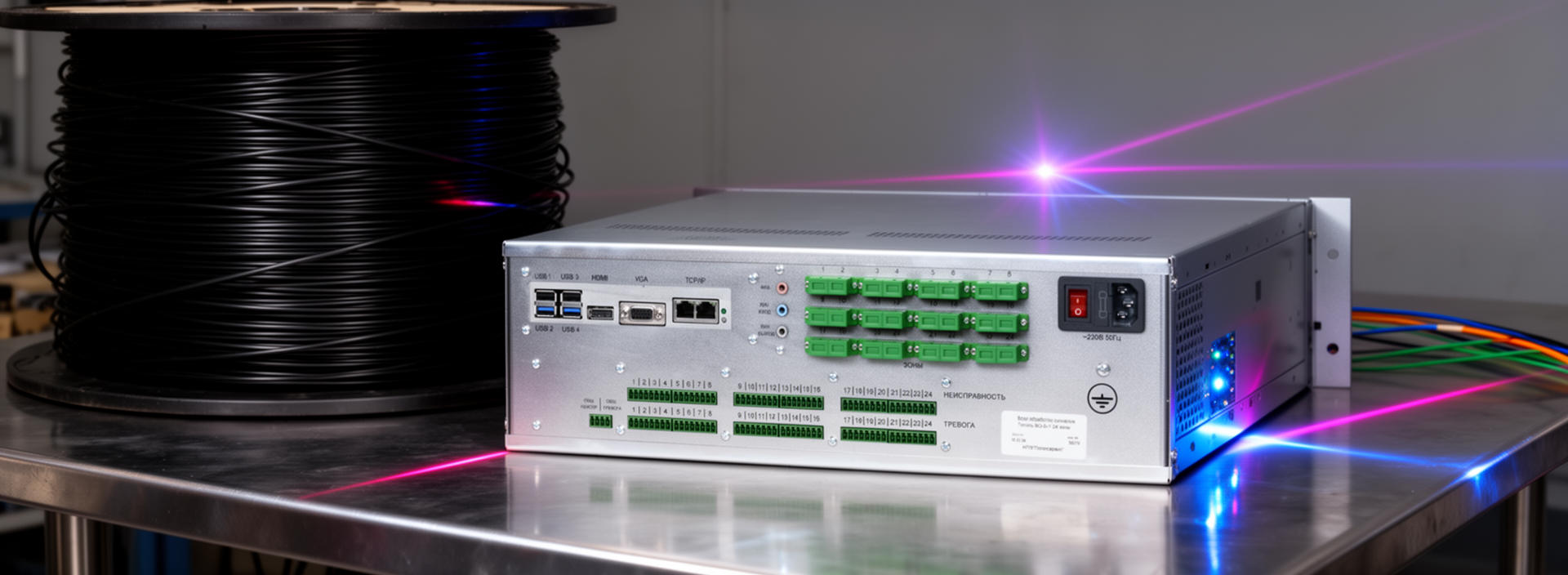

Волоконно-оптические вибрационные и сейсмические извещатели

Помимо адресных и дискретных датчиков, блоки обработки данных серии БОС-ВО также поддерживают работу с оптоволоконным кабелем, который используется как чувствительный элемент для определения вибрации ограждения или грунта в следствии физического воздействия на него нарушителя.

Оптический кабель не чувствителен к радиоволновым помехам и может применяться в непосредственной близости к генераторам, радарам, радиомаякам, линиям электропередачи и другим источникам радиоизлучения.

Срок службы кабеля более 25 лет, допустимая температура эксплуатации от -60°С до +70 °С. При этом кабель является полностью пассивным устройством, не требующим питания на охраняемом периметре и не создающим никаких радиопомех для другого оборудования.

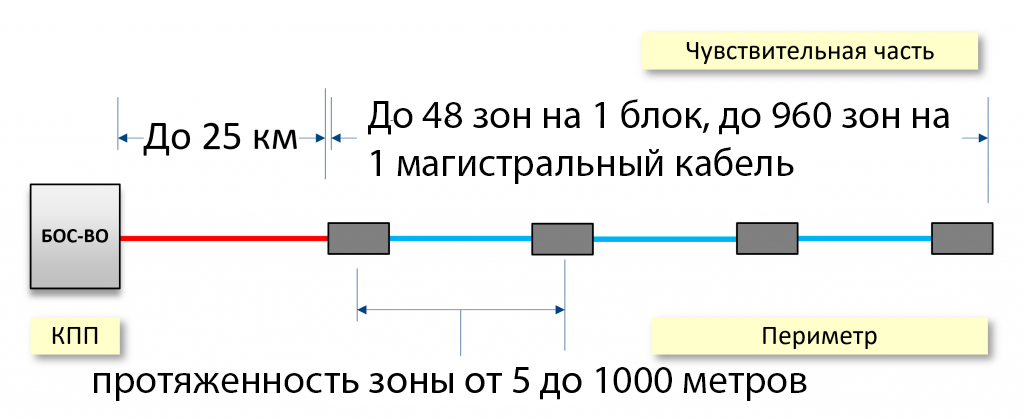

Чувствительная часть кабеля может находиться на расстоянии до 25 км от блока обработки сигналов, что позволяет размещать его в охраняемом КПП и собирать протяженные периметры без необходимости организации защиты объектовых шкафов и оборудования.

Извещатель поставляется полностью собранным на заводе, для запуска необходимо только смонтировать кабель на ограждении и обеспечить блок обработки сигналов (центральный блок) питанием от сети переменного тока напряжением ~220 В частотой 50 Гц. Питание на ограждении не требуется.
При необходимости кабель также можно изготовить самостоятельно непосредственно на объекте, используя обычный связной волоконно-оптический кабель и комплект муфт производства НПФ "Полисервис".

Ремонт кабеля в случае его механического повреждения может быть выполнен непосредственно на ограждении с использованием обычного оборудования для сварки оптического волокна.

Чувствительный элемент может быть выполнен единым кабелем на весь периметр, либо разделен на несколько частей для организации разнонаправленных линий.

Кабель разделяется на восемь (для ТОПОЛЬ ВО/19-Б-8), одиннадцать (для ТОПОЛЬ ВО/19-Б-11), двадцать две (для ТОПОЛЬ ВО/19-Б-22), двадцать четыре (для ТОПОЛЬ ВО/19-Б-24), тридцать три (для ТОПОЛЬ ВО/19-Б-33) чувствительные зоны, протяженностью от 1 до 300 метров каждая или сорок восемь чувствительных зон (для ТОПОЛЬ ВО/19-Б-48), протяженностью от 50 до 200 метров каждая. Рекомендовано 100 метров для сложных условий эксплуатации и ограждений без предъявления к ним особых требований по жесткости конструкции и качеству монтажа.

Кабель можно использовать не только для охраны периметра, но и для организации локальной вычислительной сети (ЛВС) для трансляции данных, например, от системы видеонаблюдения или для агрегации разрозненных блоков обработки сигналов ТОПОЛЬ и/или БОС при построении периметров большой протяженности. Необходимое количество свободных жил указывается при заказе извещателя.

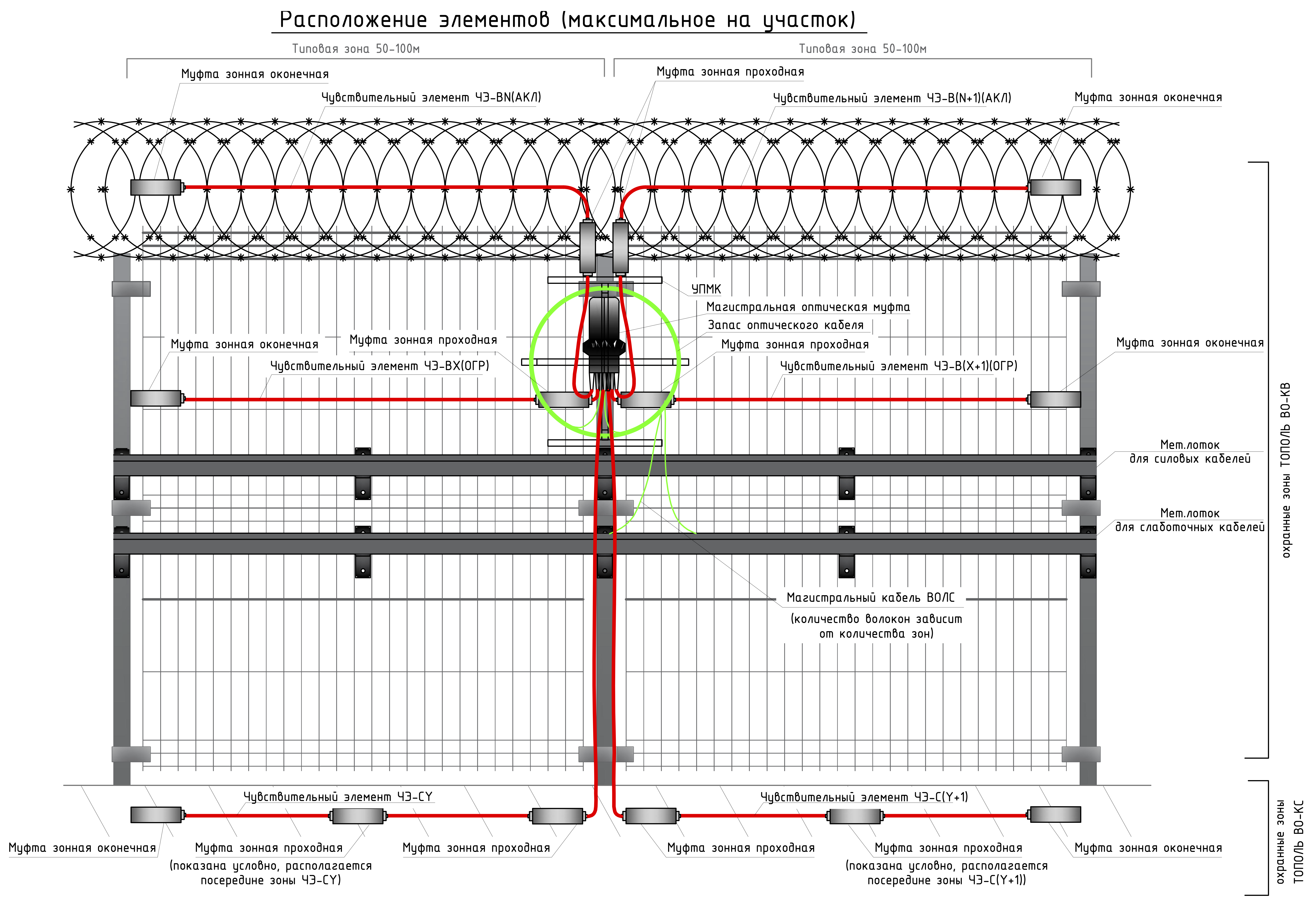

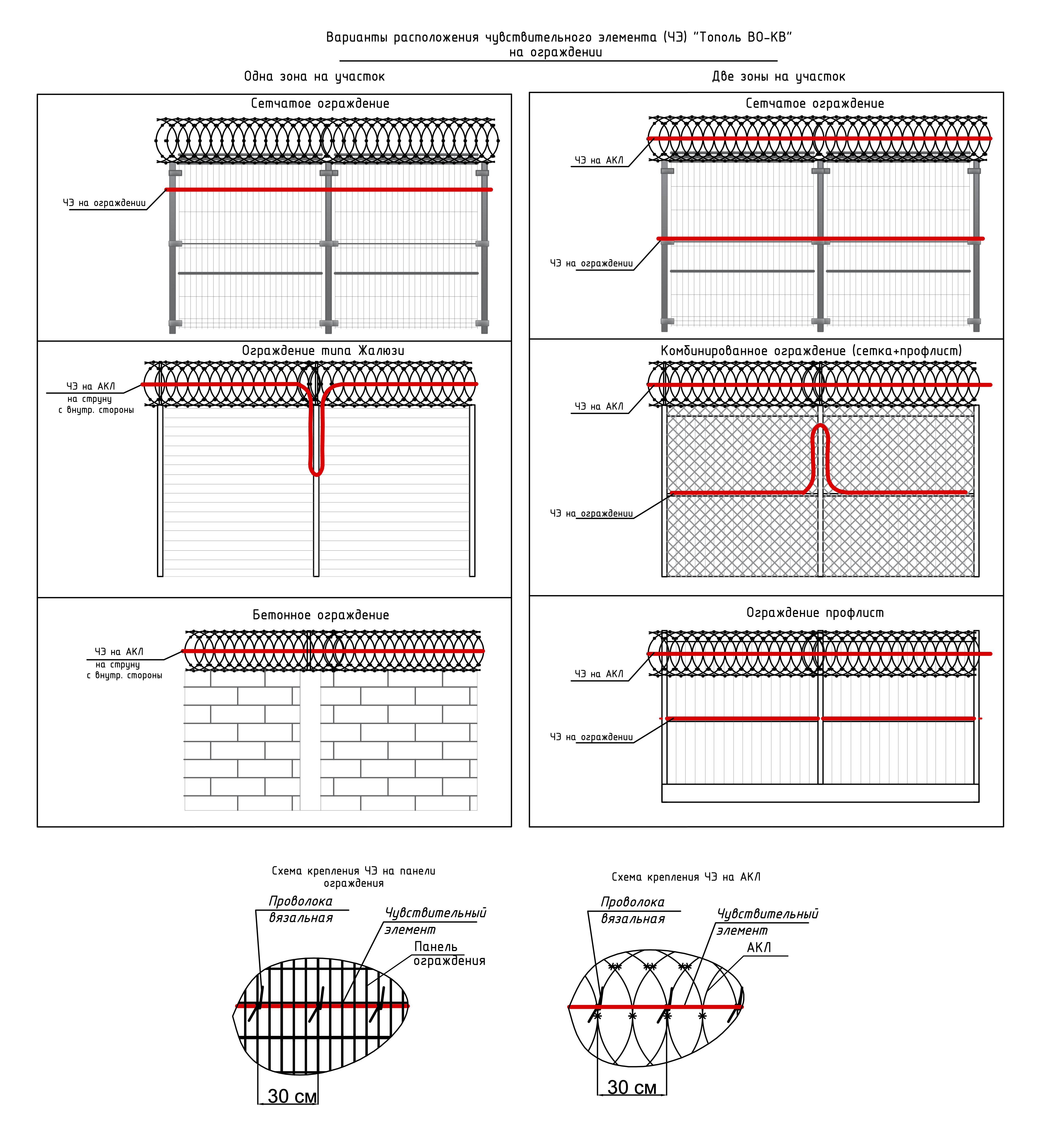

Кабель может монтироваться:

• непосредственно на охраняемое ограждение из сварной сетки, профнастила, штакетника и прочих легких конструкций;
• на колючую ленту или сминаемый козырёк для монолитных ограждений;

• в землю под ограждением любого типа - для организации рубежа противоподкопа;

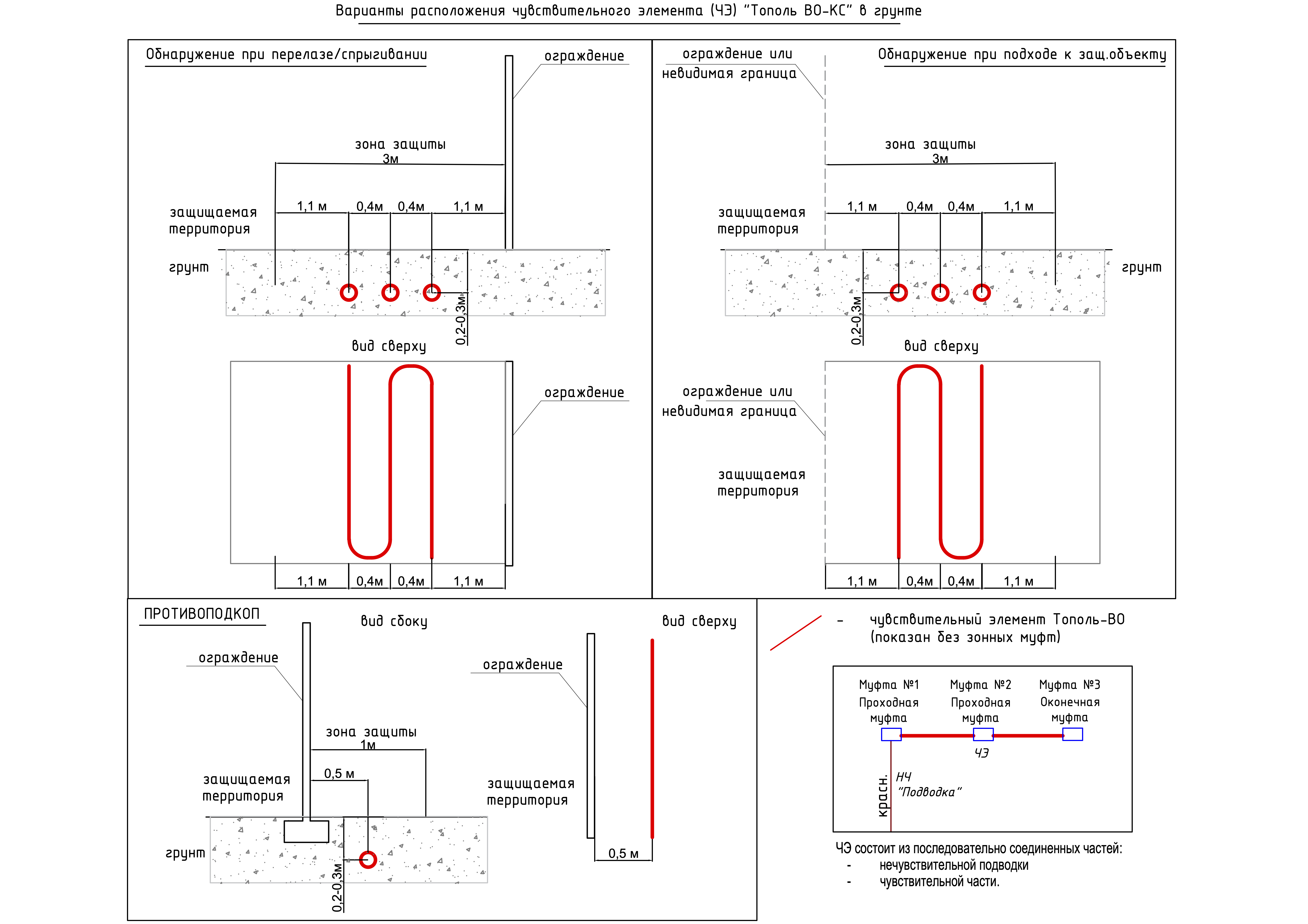

• в землю - для организации сейсмического рубежа охраны. При этом возможно его размещение в трёх вариантах:

  1) с внешней стороны ограждения для обнаружения подхода нарушителя к ограждению; 2) с внутренней стороны ограждения для определения факта прохода нарушителя за ограждение. Этот способ отлично подходит в случае, если создание полосы отчуждения с внешней стороны невозможно по причине наличия дорог или пешеходных зон в непосредственной близости от ограждения, а также в случае, если сейсмическая система используется для верификации факта срабатывания других рубежей охраны; 3) непосредственно по охраняемой линии (в случае если ограждение отсутствует) для формирования скрытого рубежа охраны.

По специальному запросу кабель может быть изготовлен в исполнении, исключающем использование металлов в конструкции, для создания рубежей не обнаруживаемых техническими средствами.

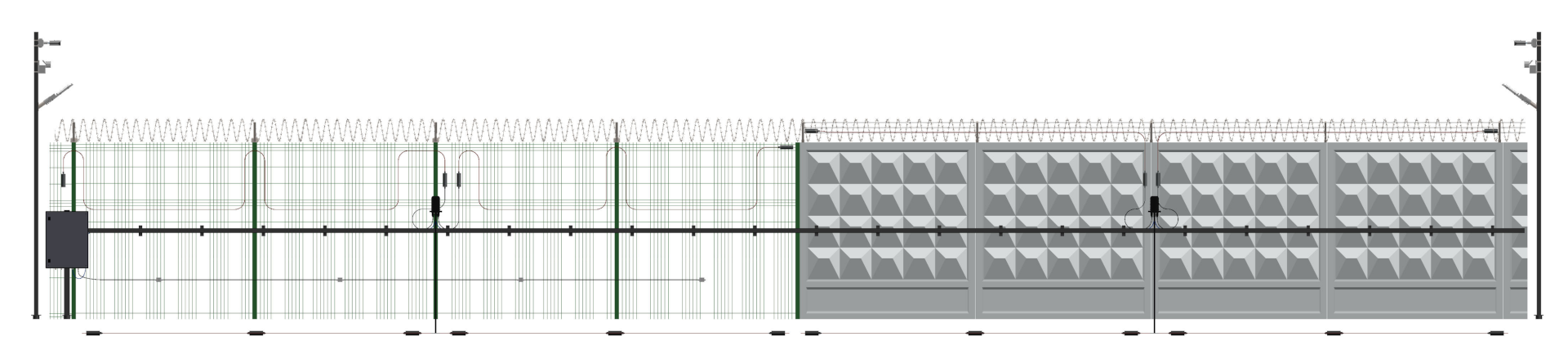

Все варианты монтажа можно комбинировать между собой в одном кабеле для формирования многорубежной системы с использованием одного центрального блока и одного кабеля.

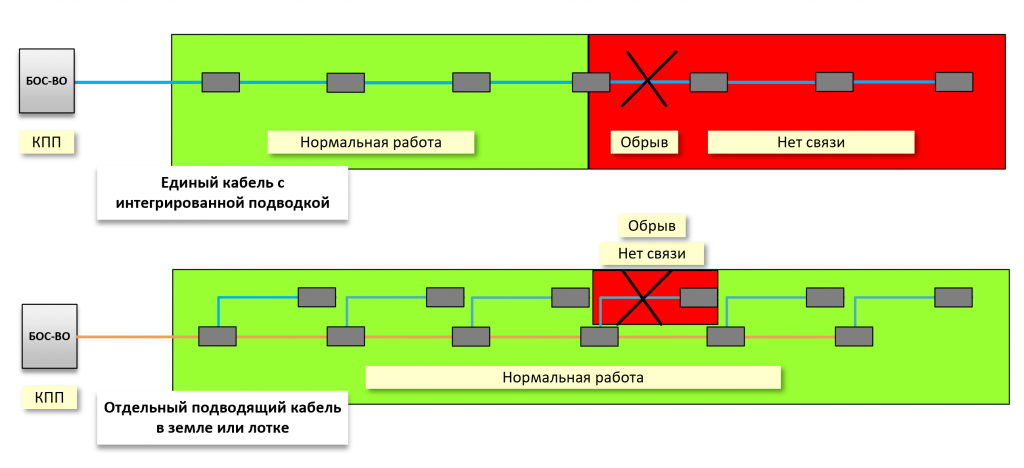

При любом варианте монтажа топология подключения кабеля допускает два варианта подключения зон.

Первый вариант – подключение зон с отдельным подводящим кабелем, который прокладывается в лотке или прикапывается в землю. Плюс данного варианта заключается в том, что при обрыве основного кабеля извещатель теряет связь только с одной зоной, в которой произошёл обрыв, остальные зоны при этом продолжают работать в штатном режиме.

Второй вариант - подключения зон в едином кабеле с интегрированной подводкой. В случае повреждения такого кабеля связь с зонами, находящимися за местом обрыва, будет потеряна, зоны до места обрыва продолжат работу в штатном режиме. Данная топология позволяет сделать кабель более компактным и простым в развертывании для быстровозводимых и временных рубежей охраны.

Вне зависимости от типа монтажа и подключения каждая зона чувствительного кабеля использует восьмиполосную частотную обработку сигнала, позволяющую уверенно работать в любых климатических условиях в широком спектре естественного шума среды и ограждения. Любые частотные полосы могут быть исключены из работы в случае, если невозможно устранить источник, формирующий помехи – например, железная дорога формирует помеховый фон в области низких и средних частот, в то время как высокие частоты затухают в грунте, не доходя до ограждения.

Для защиты проездов и проходов рекомендуется использовать активные ИК барьеры серии ИВА.

Адресные датчики

Адресные датчики подключаются к блокам управления по линиям RS-485 как напрямую, так и через оптоволоконные линии связи с помощью линейных блоков обработки БОС-Л, позволяя организовать протяженную и насыщенную систему охраны, используя минимум кабельных трасс.

Приборы	Назначение	Зона охраны одного датчика	Точность обнаружения	Сертификат транспортной безопасности	Расширенный частотный диапазон	Спектральное вычитание
Вибрационные адресные датчики ВД-5	Ограждения из сетки, профлиста, дерева	3 - 9 м	3 - 9 м	Да	Нет	Да
Вибрационные адресные датчики ВД-5-К	Ограждения из сетки; профлиста, дерева	3 - 9 м	3 - 9 м	Да	Да	Да
Вибрационные адресные датчики ВД-3	Ограждения из сетки; профлиста, дерева	3 - 9 м	3 - 9 м	Нет	Нет	Нет
Вибрационные адресные протяженные датчики ДД-1	Колючая лента, мягкие козырьки	2 плеча по 25 метров	25 метров	Да	Нет	Нет
Сейсмические адресные протяженные датчики ДД-1	Колючая лента, мягкие козырьки	2 плеча по 50 метров	50 метров	Да	Нет	Нет
Сейсмические адресные датчики СД-3	Невидимый рубеж в грунте 5 метров	5 метров	5 метров	Да	Нет	Да

За счёт высокой точности обнаружения и небольшой зоны охраны с точечными адресными датчиками отлично работает алгоритм пространственно-временной обработки данных, определяя:

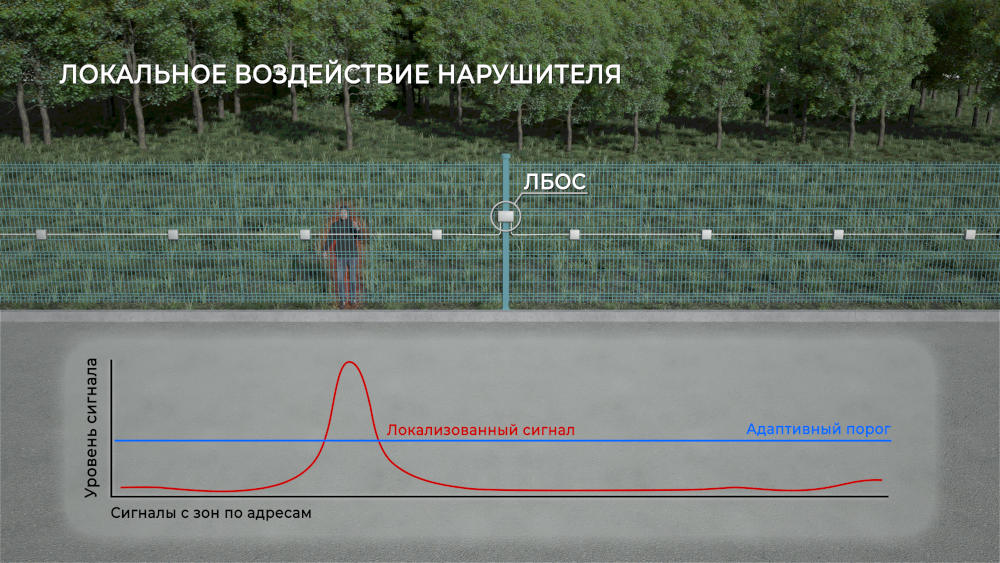

• наличие локализованных воздействий на ограждение, сравнивая уровни энергии между датчиками в зонах сравнения;
• соответствие локализованных воздействий профилю ожидаемого нарушителя - в сравнении с эталонным контрольным перелазом и текущими данными от соседних датчиков, определяется тип обнаруженной цели (человек, техника, животное, птица, кустарник и т.п.) и достаточность приложенных усилий для преодоления ограждения;

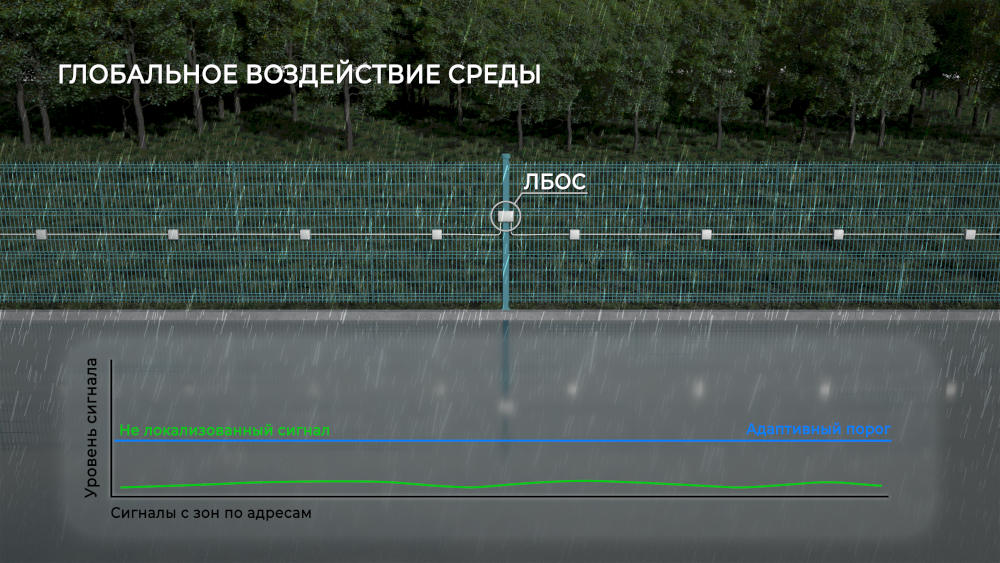

• уровень шума окружающей среды по глобальным воздействиям, которые затронули несколько фрагментов ограждения и были вызваны распределенным в пространстве усилием, например дождем или ветром;
• равномерность шумовой обстановки по периметру в целом и по зонам сравнения в частности. На основании этих данных система может предложить скорректировать настройки чувствительности для повышения защищенности от ложных сработок или повышения уровня чувствительности;
• наличие на объекте симптомов умышленной постановки помех, установки имитаторов приборов в линии связи или наличие потенциальных дефектов системы.

Алгоритм пространственно-временного сравнения позволяет отличить удар человека от порыва ветра или сильного града - человек может воздействовать на ограждение только в одном месте, а дождь или град воздействуют минимум на несколько секций ограждения одновременно.

Каждый датчик позволяет настроить индивидуально:

• произвольный, для каждого датчика персональный, коэффициент усиления;
• произвольное, для каждого датчика персональное, ограничение нижней рабочей частоты от 1 до 100 Гц;
• произвольное, для каждого датчика персональное, ограничение верхней рабочей частоты от 100 до 400 Гц;
• отключаемое, для каждого датчика персональное, спектральное вычитание помехового сигнала;
• произвольный, персональный для каждого датчика, режекторный фильтр 25/50/75 Гц;
• диагностику потенциально опасных действий: вскрытие датчика, деформацию ограждения (в том числе перекус сетчатых ограждений) или изменение его положения в пространстве (падение, изменение угла наклона);
• самодиагностику на предмет исправности датчика и чувствительного элемента.

Широкий частотный диапазон работы адресных датчиков позволяет применять его на различных типах ограждения и настроить их для уверенной работы в самых сложных помеховых условиях.

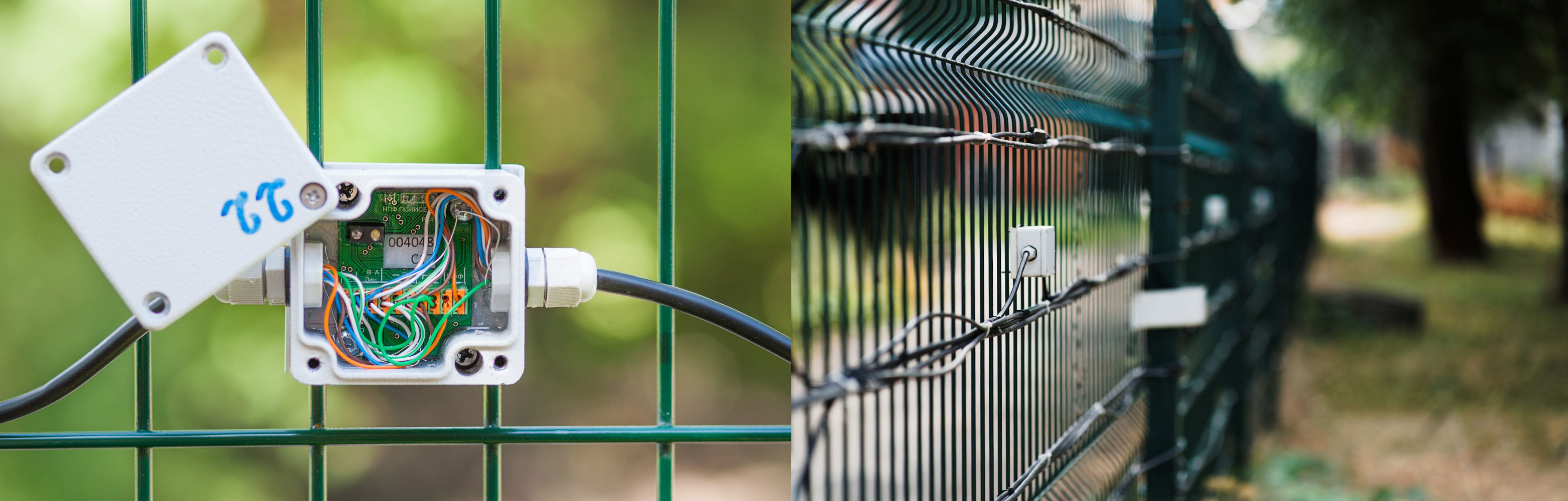

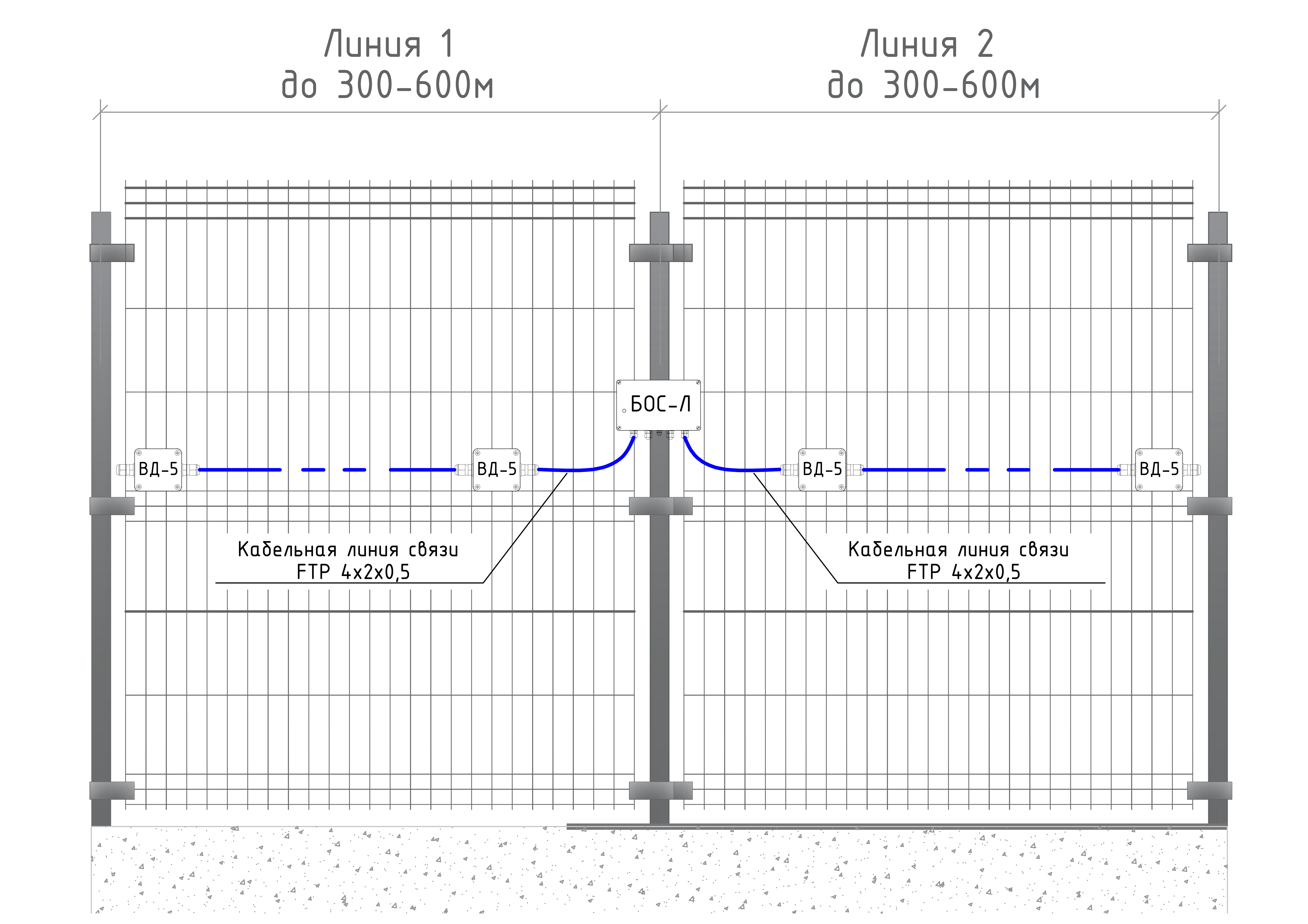

Адресные вибрационные датчики ВД-3, ВД-5, ВД-5-К

Устанавливаются непосредственно на охраняемое ограждение и измеряют уровень его вибрации, определяя приложенную к ограждению энергию. Локализация чувствительности в месте непосредственной установки датчика позволяет более гибко подходить к выбору мест размещения датчика (например монтировать его на калитках или воротах) и снижает негативные эффекты от колебаний плохо закрепленных секций ограждения относительно опорных столбов.

В качестве чувствительного элемента используется высокоточный скоростной MEMS акселерометр, который практически не имеет аналогового тракта, что позволяет устанавливать датчики ВД в непосредственной близости с источниками активных радиопомех: радарами, маяками, генераторами, трансформаторами, высоковольтными линиями и т.п. ВД монтируется непосредственно к сетчатому или проволочному ограждению, ограждению из тонких досок, штакетника, тонкого металла (профнастил) или поликарбоната. Таким образом можно защитить периметр как от перелаза ограждения, так и от его разрушения (перекуса, отгибания и т.п.).

Датчики ВД можно монтировать:

• через каждые 5-10 метров на сплошном ограждении типа “профнастил”;
• на каждой секции сетчатого ограждения (~каждые 3 метра);
• через одну секцию сетчатого ограждения (~каждые 6 метров) при условии что секции связаны между собой;
• через каждые 5 метров на деревянных или иных некапитальных ограждениях;
• через каждые 5-10 метров на сминаемых козырьках и иных деформируемых заградительных сооружениях.

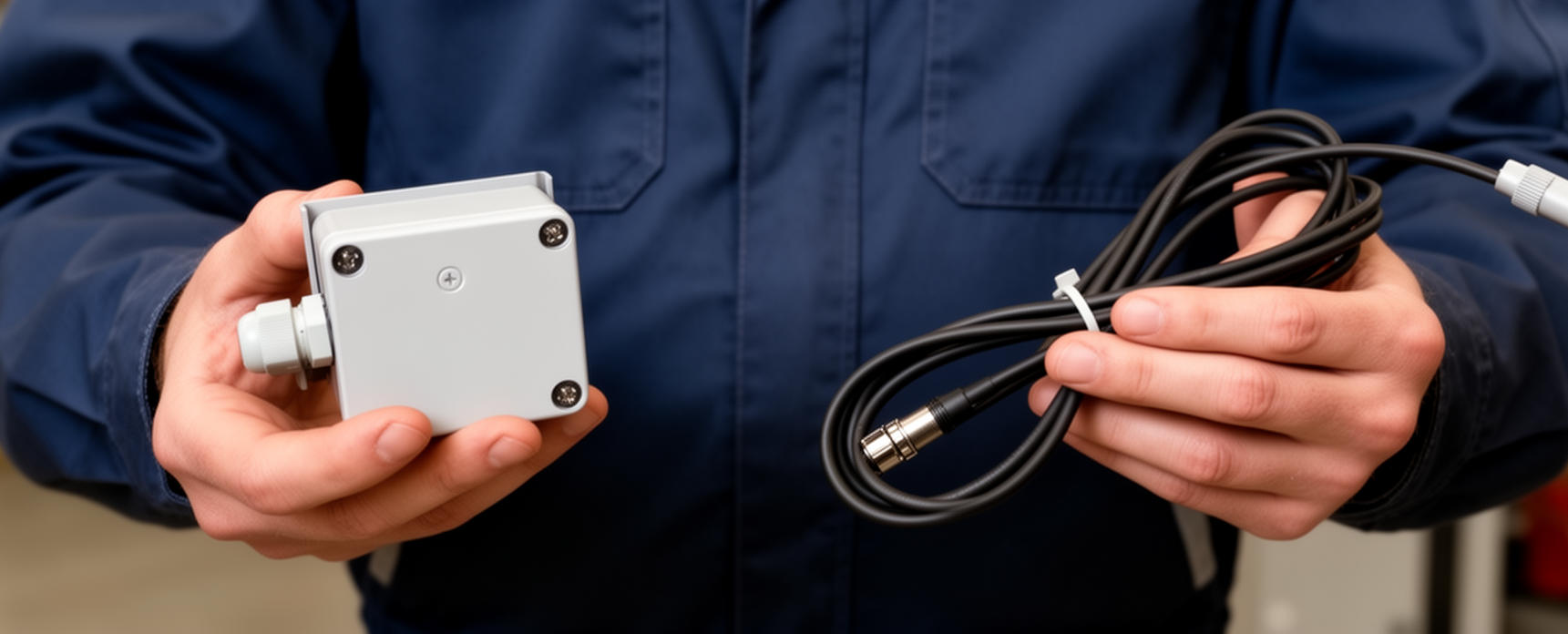

Монтаж датчика на ограждении сводится к расключению двух кабелей типа “витая пара” и креплению корпуса к ограждению с помощью комплектных пластин. Винты крепления к ограждению находятся под крышкой датчика - демонтаж без вскрытия корпуса не возможен. Тампер вскрытия корпуса оптический с активным стробирующим источником контрольного уровня не позволяет выскрыть датчик без формирования соответствующего извещения в системе.

Внутри датчик заполнен прозрачным силиконом, что позволяет защитить его от воздействия агрессивных внешних сред.

Датчик можно располагать в любом месте ограждения, кабель не является чувствительным элементом - его можно монтировать любым удобным способом, в том числе внутри ограждения, в лотке или просто наружным креплением на стяжках.

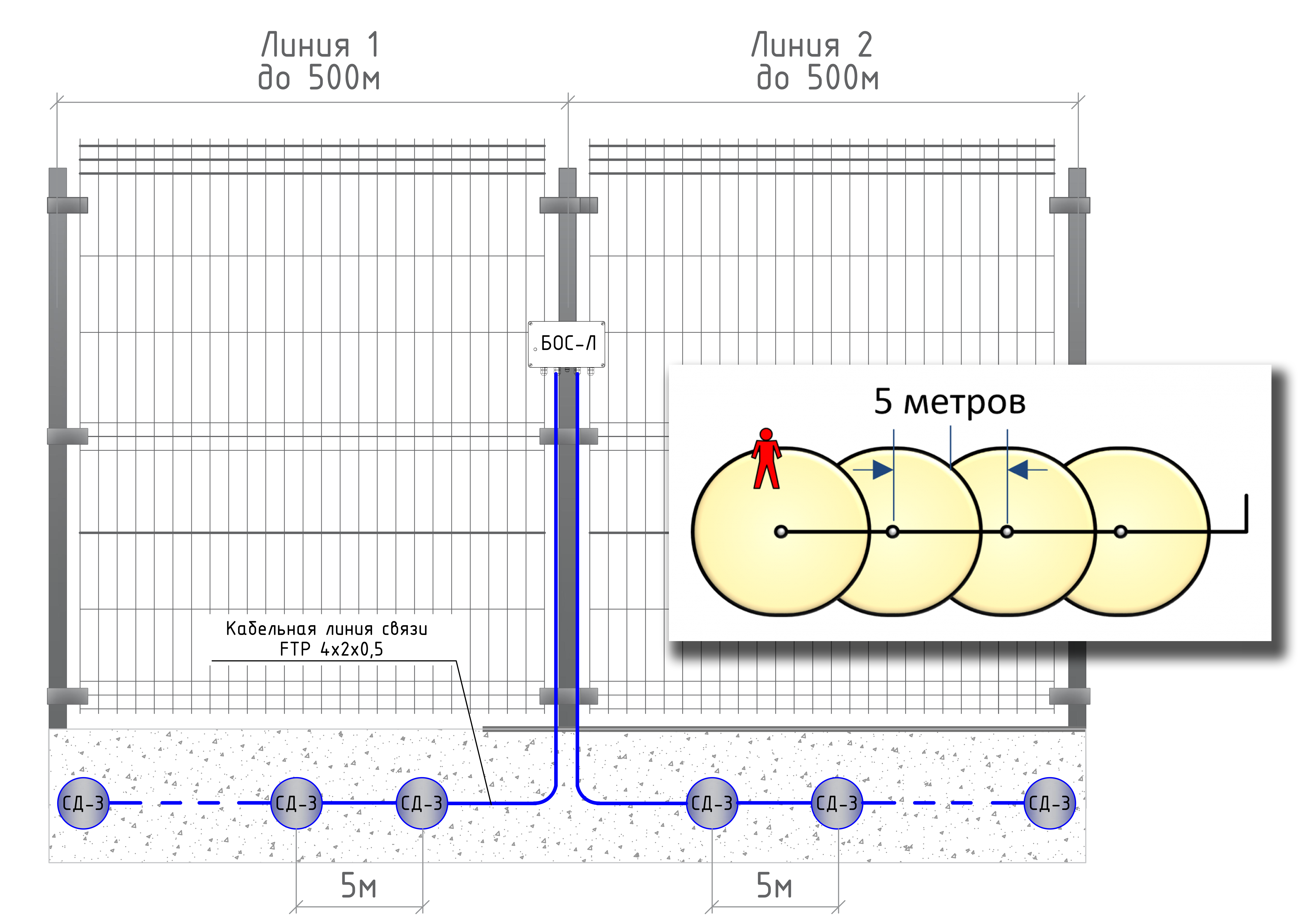

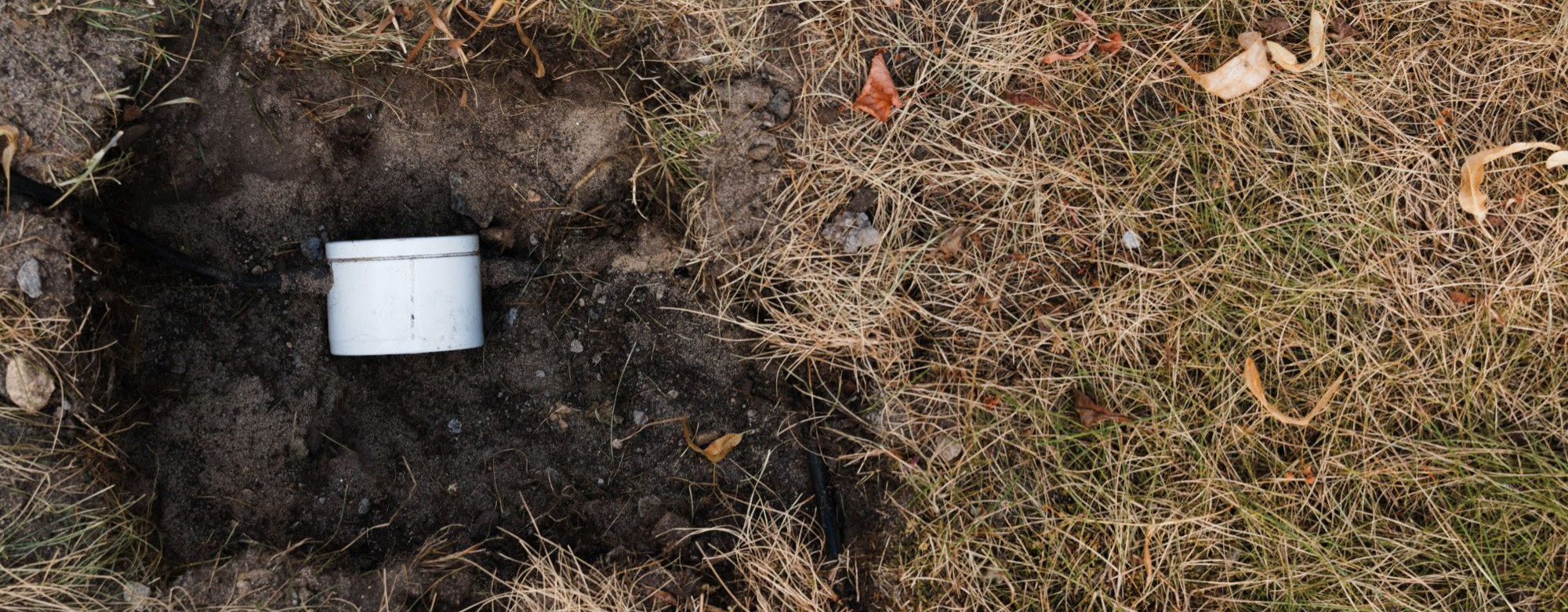

Адресные сейсмические датчики СД-3

Датчик преобразует колебания грунта, вызванные нарушителем в момент проникновения на охраняемый периметр, в электрический сигнал с помощью пьезоэлектрического эффекта. Сейсмический датчик отличается высочайшей чувствительностью за счёт использования специального механического усилителя сигнала, работающего во всей полосе обрабатываемых частот.

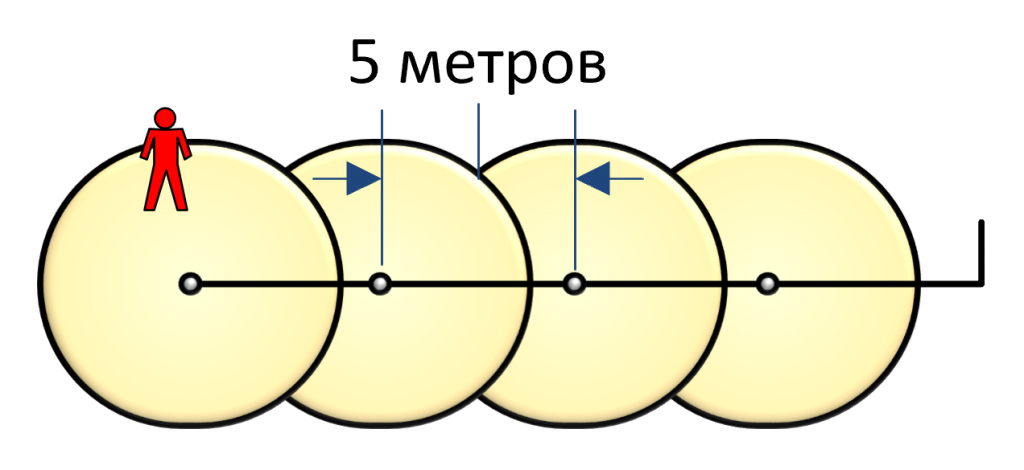

Размещение датчиков на расстоянии пяти метров друг от друга гарантирует обнаружение нарушителя в любых погодных условиях (в том числе частичного заболачивания грунта) в любом типе грунта.

Датчики можно закапывать:

• перед или под ограждением для обнаружения факта подхода нарушителя к охраняемому периметру еще до касания ограждения;
• внутри охраняемого периметра для обнаружения непосредственного факта преодоления периметра;
• в любом месте, где требуется обнаружение людей или техники, вне зависимости от наличия там физических ограждений, в том числе и для формирования невидимого рубежа охраны.

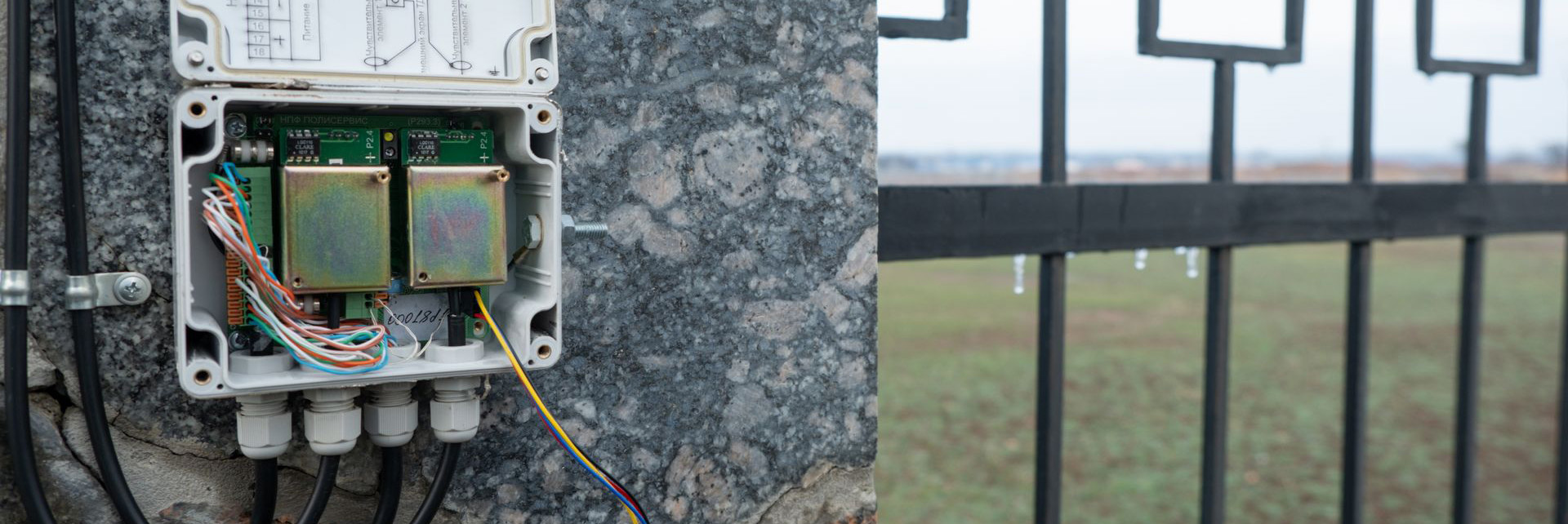

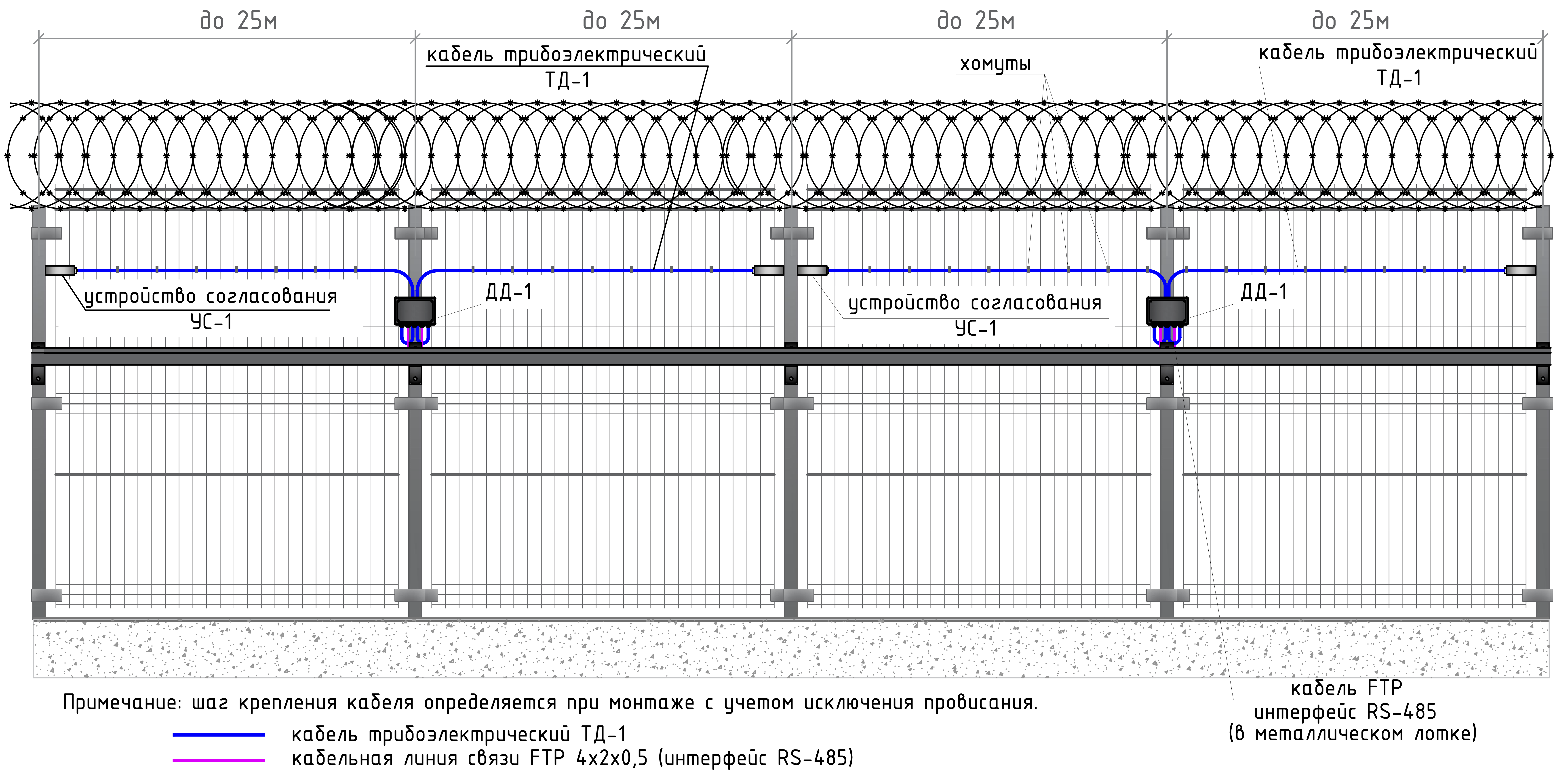

Трибоэлектрические протяженные ДД-1

ДД-1 представляет из себя предварительный усилитель, который обрабатывает сигнал от двух входов для трибоэлектрического кабеля и транслирует его далее в БОС-Л. К каждому входу можно подключить до 25 метров кабеля, таким образом закрыв одним датчиком до 50 метров периметра. Точность обнаружения при этом соответствует длине одного плеча, т.е. 25метров.

Трибоэлектрический кабель ТД-1 - преобразует колебания ограждения, вызванные нарушителем в момент проникновения на охраняемый периметр, в электрический сигнал за счёт трибоэлектрического эффекта. Кабель является самым дешевым и простым чувствительным элементом - монтаж заключается в креплении кабеля с помощью стяжек к охраняемой поверхности. В случае разрыва или повреждения кабеля в процессе эксплуатации, его можно починить без использования специальных инструментов.

ДД-1 с ТД-1 можно использовать в трех вариантах построения рубежа охраны:

1. Кабель можно монтировать непосредственно к сетчатому или проволочному ограждению, ограждению из тонких досок, штакетника, тонкого металла (профнастил) или поликарбоната. Таким образом можно защитить периметр как от перелаза ограждения, так и от его разрушения (перекуса, отгибания и т.п.).

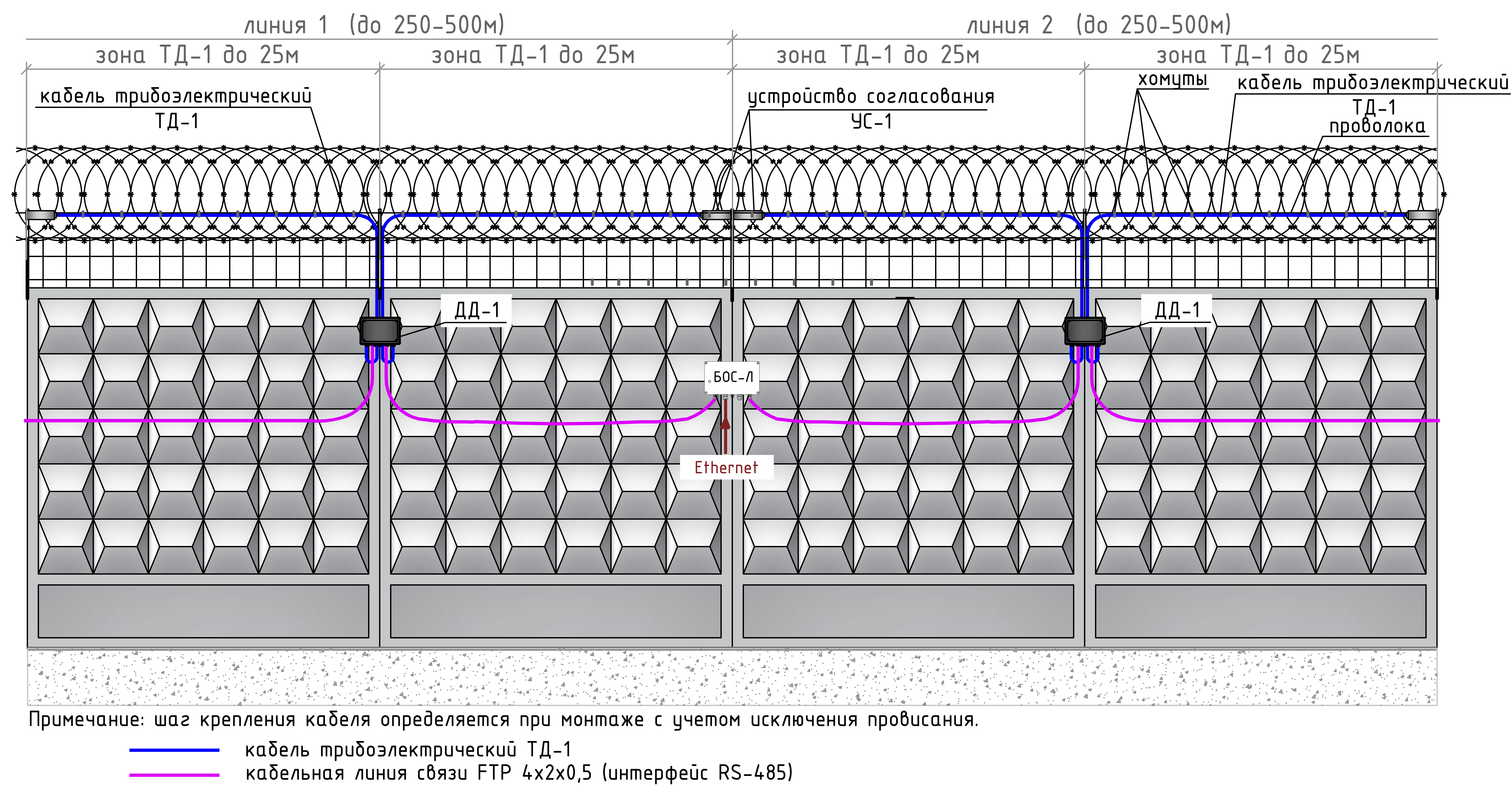

2. Кабель можно монтировать к навесному ограждению из спиралей АКЛ, козырькам из жести или поликарбоната. Таким образом можно защититься от перелаза ограждения подготовленным нарушителем с помощью лестницы или защитить капитальные ограждения из бетона или кирпича.

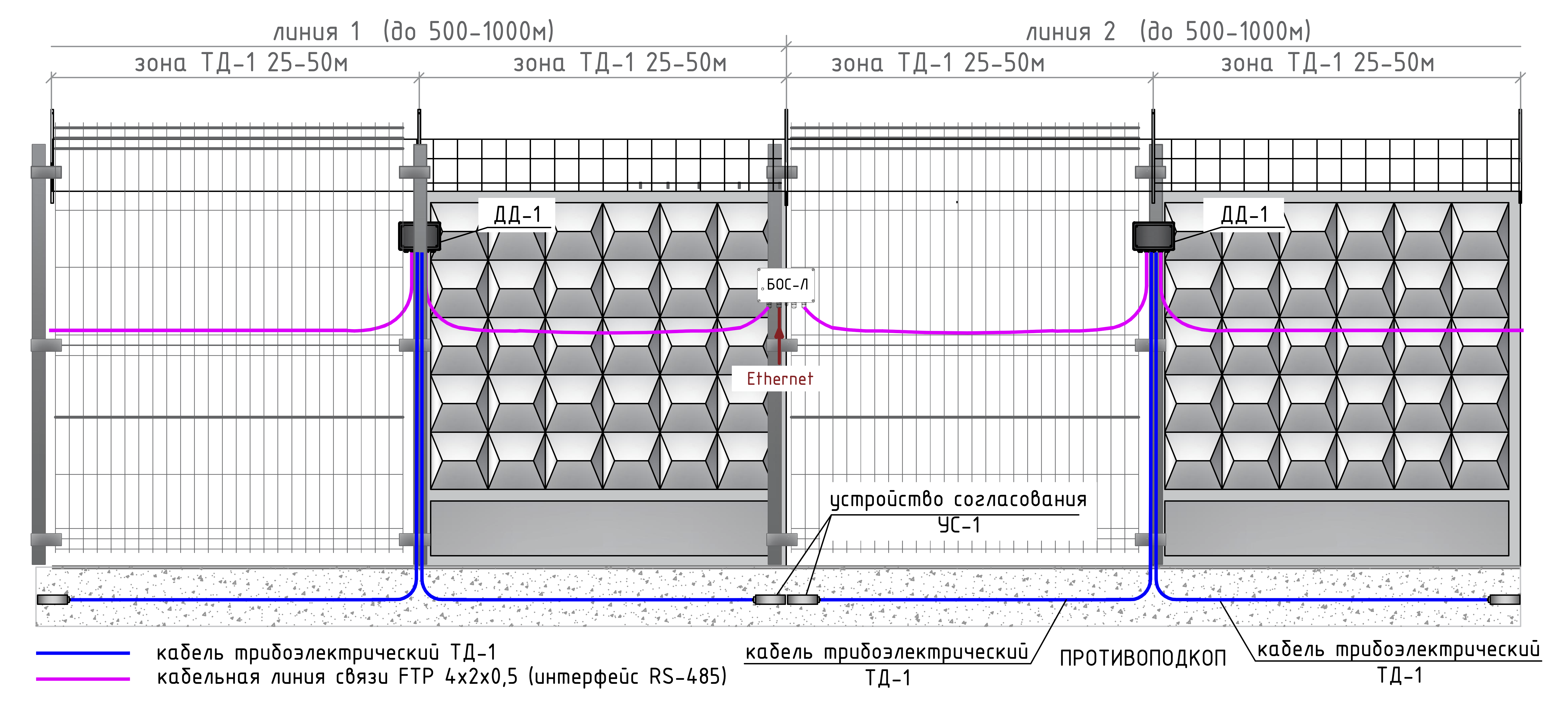

3. Закопанный в землю кабель ТД-1 можно использовать в качестве противо-подкопного средства. Чувствительности кабеля достаточно для определения человека, копающего землю штыковой лопатой на расстоянии от одного до пяти метров от кабеля, в зависимости от типа грунта и настроек извещателя. Обнаружение земляных работ с использованием тяжелой техники возможно на расстоянии до тридцати метров от кабеля, что позволяет использовать кабель в качестве охранного или предупреждающего средства для подземных коммуникаций.

Бюджетная система охраны Тополь-1

Вибрационно-сейсмический извещатель охраны периметра Тополь-1 - это наше лучшее предложение для бюджетной охраны периметра.

Центральным блоком системы является блок обработки сигналов БОС-1, который позволяет подключать три типа чувствительных элементов, в том числе комбинируя их, для создания оптимальной системы для конкретного места периметра, типа ограждения и ожидаемого типа нарушителя.

Сигнал с каждого входа обрабатывается отдельно с раздельной выдачей тревожного извещения, таким образом, один извещатель имеет две зоны охраны.

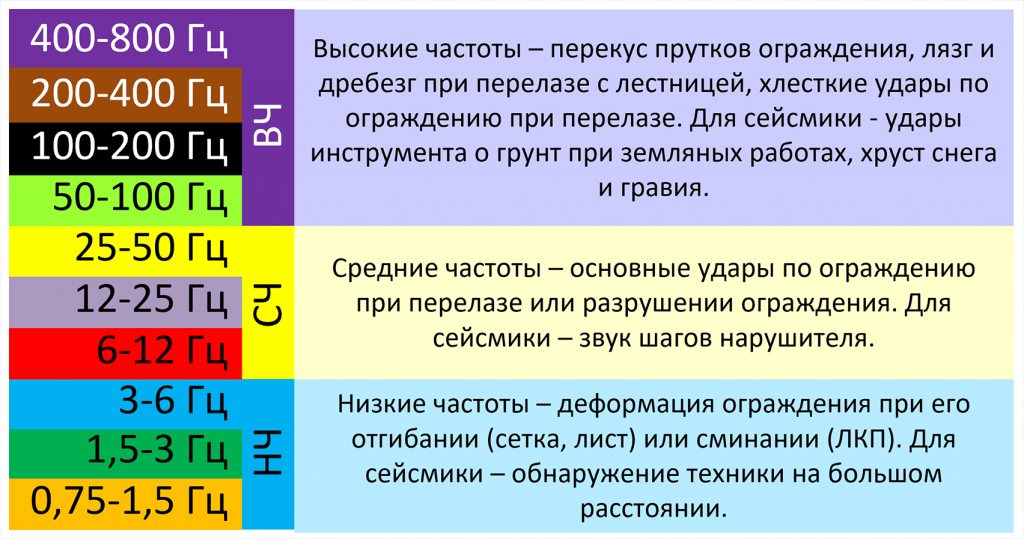

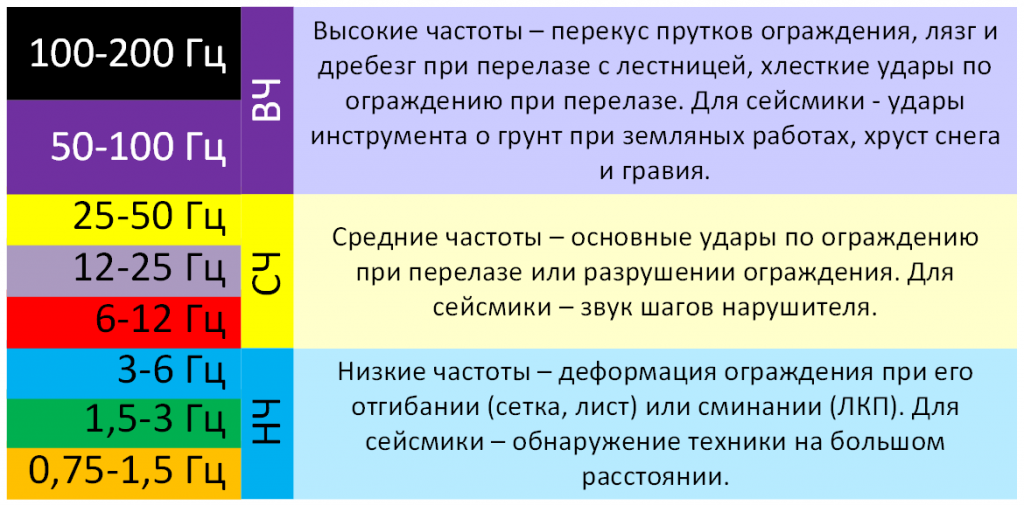

Сигнал, поступающий в БОС-1 от чувствительных элементов, разбивается на 10 частотных полос в диапазоне 0,75…800 Гц и каждая частотная полоса обрабатывается отдельно:

• по каждой полосе определяется адаптивный порог, подстраивающийся под шум окружающей среды и устраняющий влияние таких погодных факторов как дождь, ветер и град;
• для каждой полосы подсчитывается количество превышений сигналом порога.

Далее включается процедура “голосования”, при которой учитывается количество превышений в каждой из включенных частотных полос, и их вес в принятии решения о формировании извещения “тревога”.

Отличительной особенностью БОС-1 от большинства конкурентов является возможность гибкого выбора рабочих частотных поддиапазонов - из десяти предложенных для уверенной работы достаточно двух, что позволяет настроиться на любом типе ограждения, сохраняя высокую чувствительность даже в сложной помеховой обстановке, а бесплатное программное обеспечение для настройки делает процесс простым и понятным.

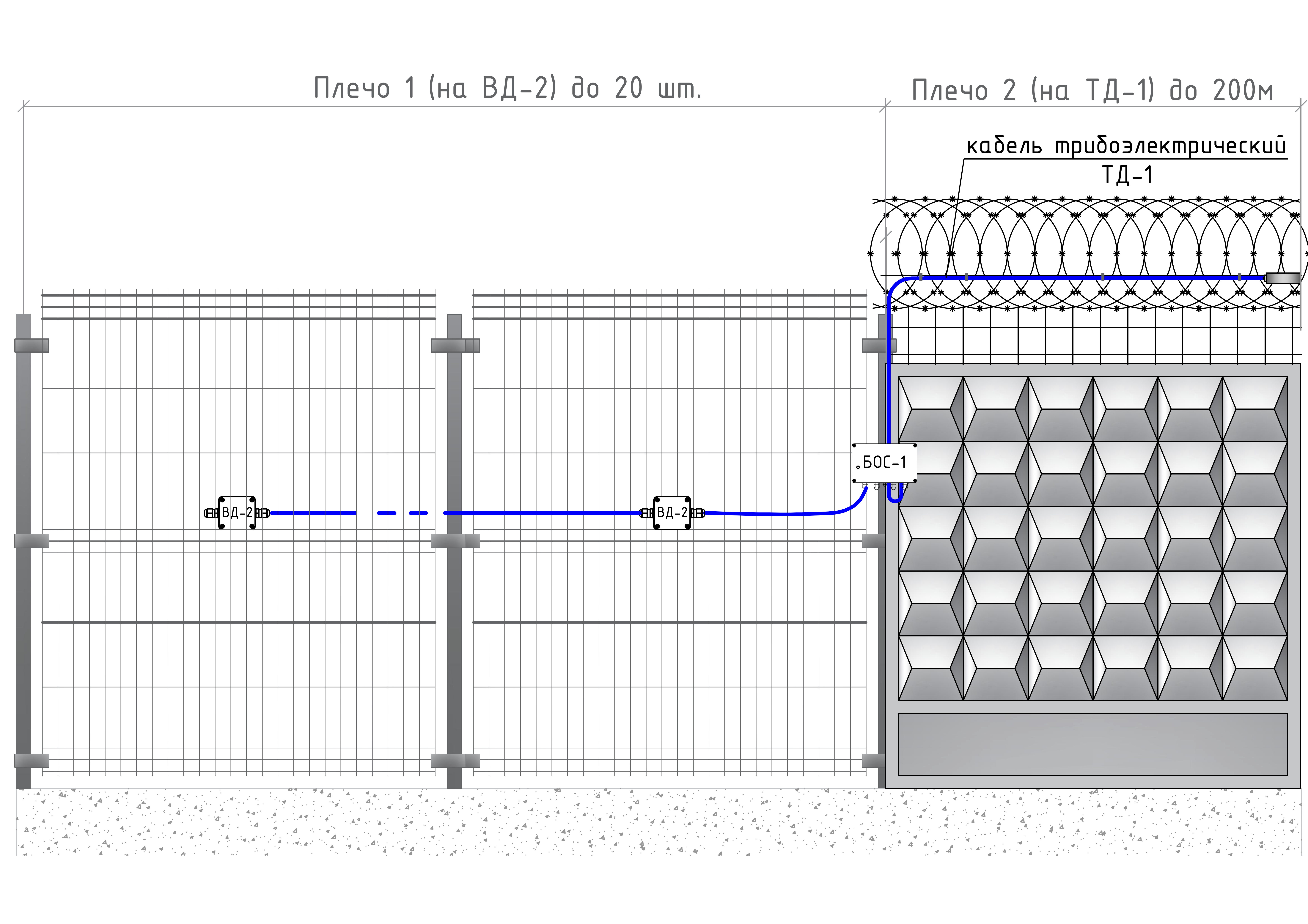

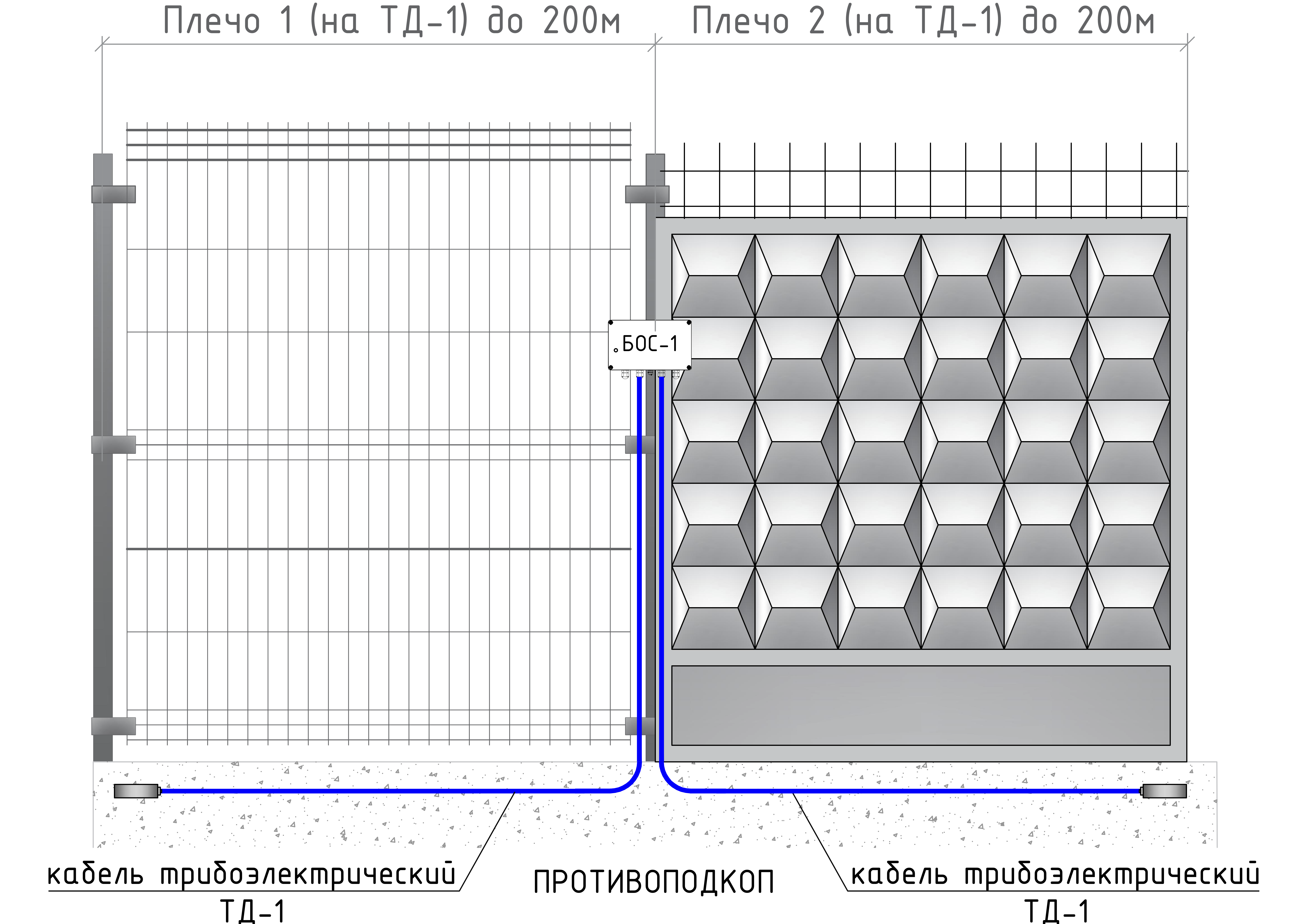

Наличие двух входов у извещателя позволяет комбинировать различные чувствительные элементы между собой. Например, при переходе от сетчатого ограждения к капитальному, можно использовать в одном плече вибрационные датчики ВД-2, а в другом - трибоэлектрический кабель ТД-1:

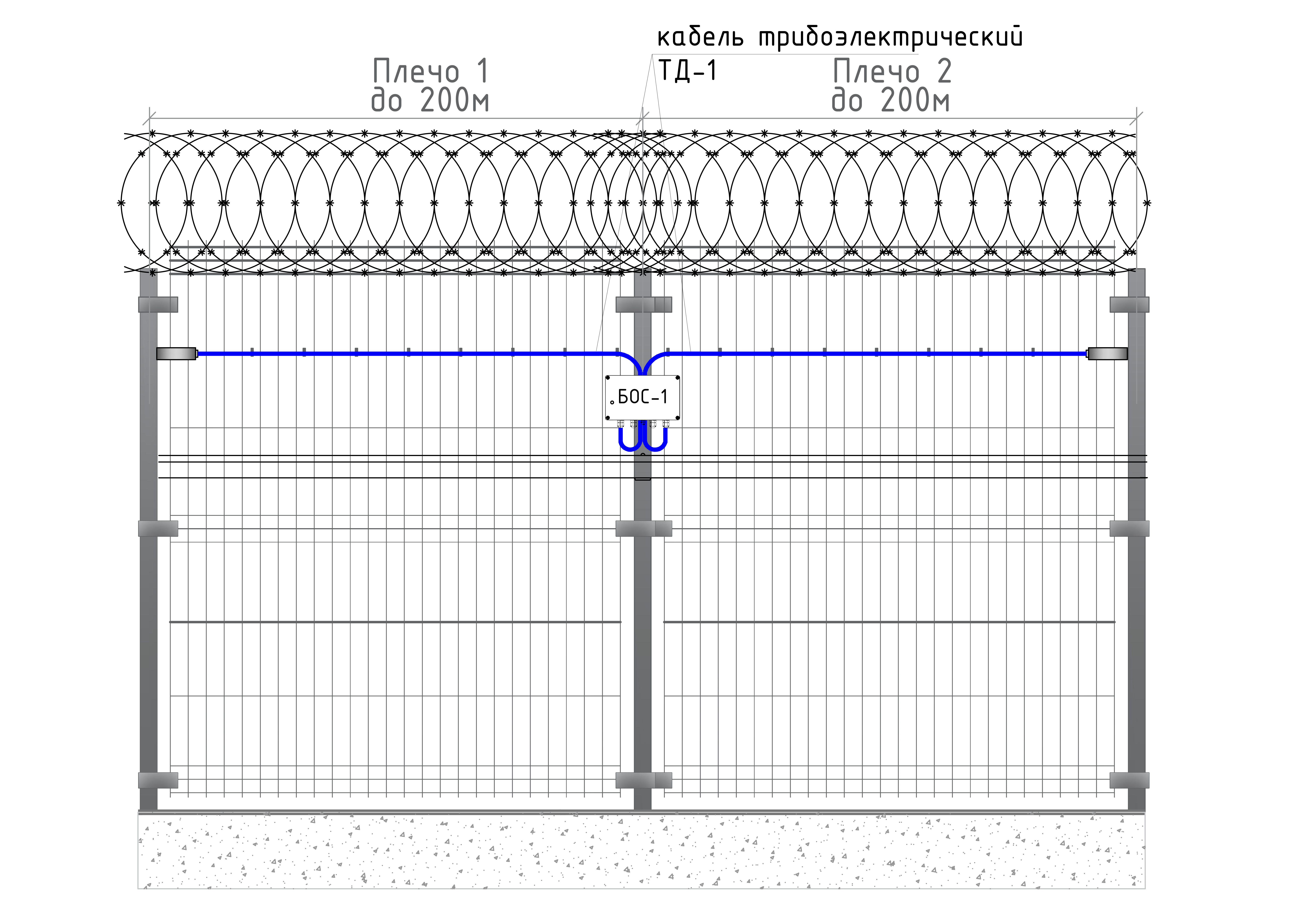

Также один извещатель позволяет построить два рубежа охраны в одной охраняемой зоне, например использовать точечные вибродатчики ВД-2 для охраны ограждения от разрушения (перекуса, отгибания и т.п.), а трибоэлектрический кабель ТД-1 от перелаза ограждения подготовленным нарушителем с помощью лестницы.

Или использовать точечные вибродатчики ВД-2 для охраны ограждения от разрушения (перекуса, отгибания и т.п.), а трибоэлектрический кабель ТД-1 в качество противо-подкопного средства:

Извещатель имеет два шлейфа передачи извещения “Тревога”, по одному на каждую зону охраны. Один общий шлейф передачи извещения “Неисправность” - таким образом его можно напрямую подключить к любому приёмному устройству, имеющему входы типа “сухой контакт” (например Болид Сигнал-10, Сигнал-20 и т.п.).

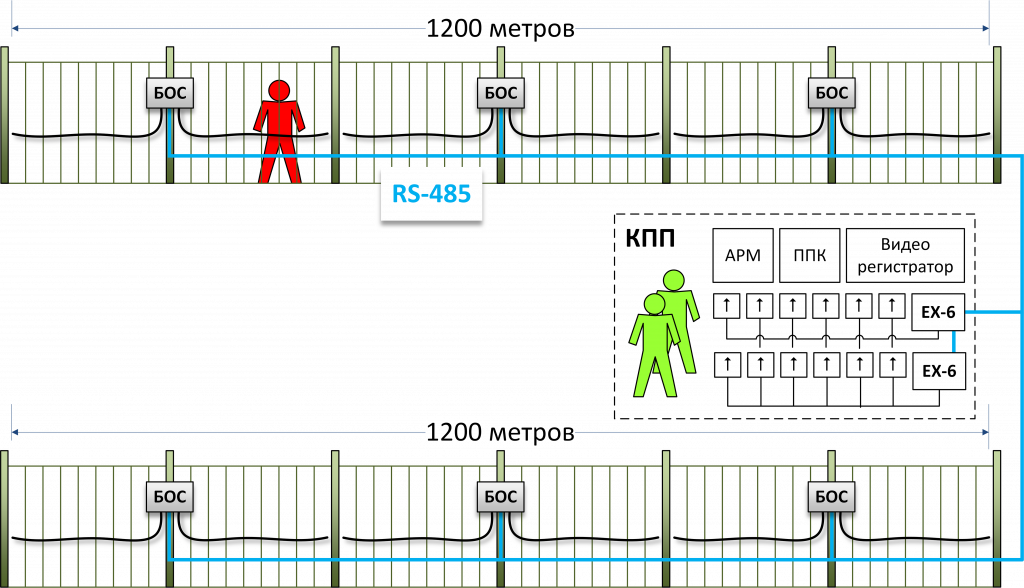

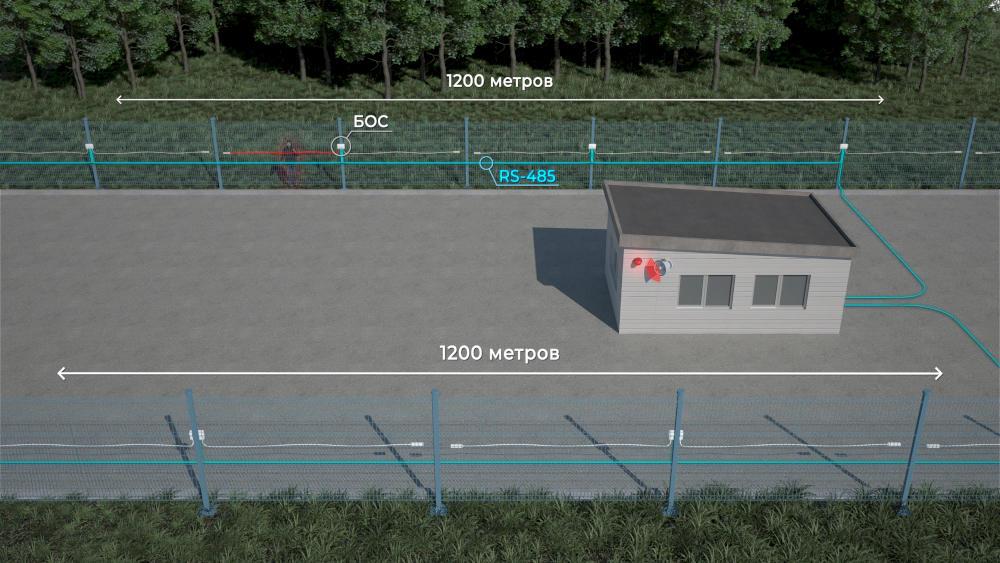

Извещатели Тополь можно объединить с помощью интерфейса RS-485 и приборов КХ/ЕХ - так можно построить периметр длиной до 2400 метров.

К каждому входу извещателя можно подключить:

• до 200 метров трибоэлектрического кабеля ТД-1;
• до 40 вибродатчиков ВД-2;
• до 20 сейсмодатчиков СД-2.

Температурный диапазон экслуатации может быть расширен до -55℃..+50℃ при использовании платы подогрева.

Трибоэлектрический протяженный сенсор ТД

Трибоэлектрический кабель ТД-1 - преобразует колебания ограждения, вызванные нарушителем в момент проникновения на охраняемый периметр, в электрический сигнал за счёт трибоэлектрического эффекта. Кабель является самым дешевым и простым чувствительным элементом. Монтаж заключается в креплении кабеля с помощью стяжек к охраняемой поверхности. В случае разрыва или повреждения кабеля в процессе эксплуатации, его можно починить без использования специальных инструментов.

ТД-1 можно использовать в трёх вариантах построения рубежа охраны:

1) Кабель можно монтировать непосредственно к сетчатому или проволочному ограждению, ограждению из тонких досок, штакетника, тонкого металла (профнастил) или поликарбоната. Таким образом можно защитить периметр как от перелаза ограждения, так и от его разрушения (перекуса, отгибания и т.п.).

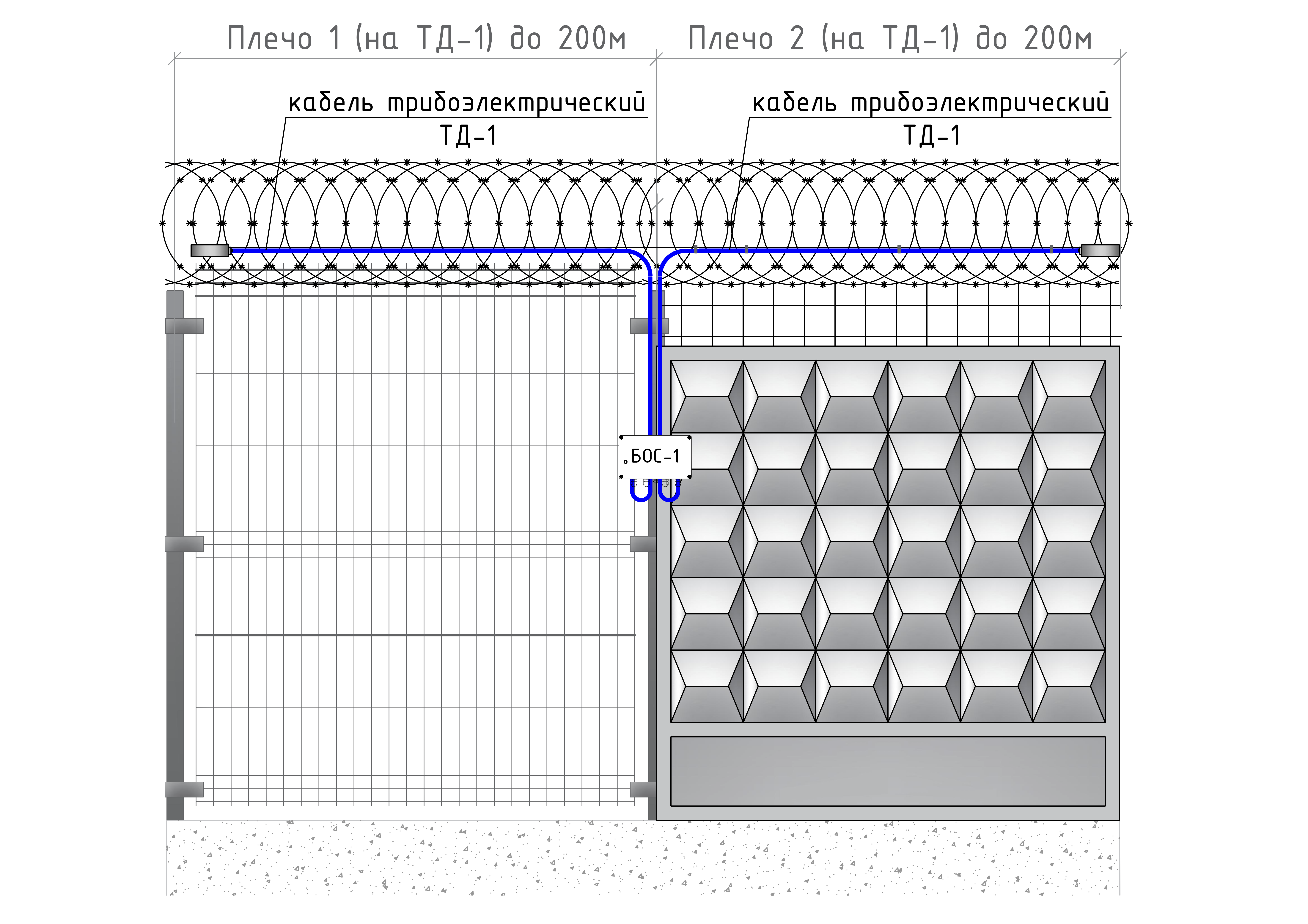

2) Кабель можно монтировать к навесному ограждению из спиралей АКЛ, козырькам из жести или поликарбоната. Таким образом можно защититься от перелаза ограждения подготовленным нарушителем с помощью лестницы или защитить капитальные ограждения из бетона или кирпича.

3) Закопанный в землю кабель ТД-1 можно использовать в качестве противо-подкопного средства. Чувствительности кабеля достаточно для определения человека, копающего землю штыковой лопатой на расстоянии от одного до пяти метров, в зависимости от типа грунта и настроек извещателя. Обнаружение земляных работ с использованием тяжелой техники возможно на расстоянии до тридцати метров, что позволяет использовать кабель в качестве охранного или предупреждающего средства для подземных коммуникаций.

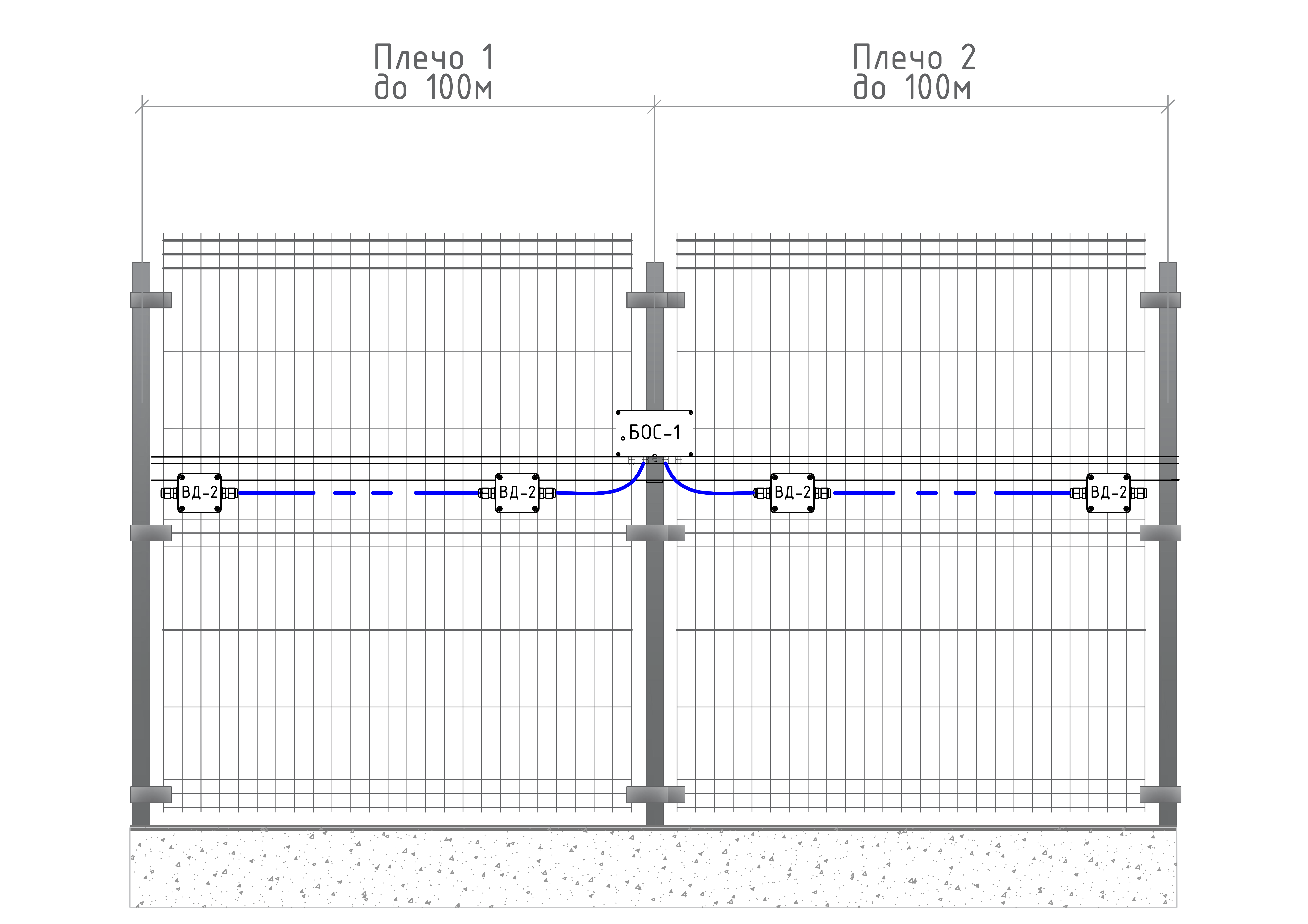

Линия датчиков ВД-2

Вибрационный датчик ВД-2 преобразует колебания ограждения, вызванные нарушителем в момент проникновения на охраняемый периметр, в электрический сигнал с помощью пьезоэлектрического эффекта. Основным отличием датчика ВД-2 от кабеля ТД-1 является локализация чувствительности в месте непосредственной установки датчика, что позволяет более гибко подходить к выбору мест размещения датчика (например монтировать его на калитках или воротах) и снижает негативные эффекты от колебаний плохо закрепленных секций ограждения относительно опорных столбов.

ВД-2 монтируется непосредственно к сетчатому или проволочному ограждению, ограждению из тонких досок, штакетника, тонкого металла (профнастил) или поликарбоната. Таким образом можно защитить периметр как от перелаза ограждения, так и от его разрушения (перекуса, отгибания и т.п.). Рекомендуется располагать датчики на расстоянии пяти метров друг от друга, либо на каждой секции ограждения.

Линия датчиков СД-2

Сейсмический датчик СД-2 преобразует колебания грунта, вызванные нарушителем в момент проникновения на охраняемый периметр, в электрический сигнал с помощью пьезоэлектрического эффекта. Сейсмический датчик отличается высочайшей чувствительностью за счёт использования специального механического усилителя сигнала, работающего во всей полосе обрабатываемых частот.

Размещение датчиков на расстоянии пяти метров друг от друга гарантирует обнаружение нарушителя в любых погодных условиях (в том числе частичного заболачивания грунта) в любом типе грунта.

Датчики можно закапывать:

• перед или под ограждением для обнаружения факта подхода нарушителя к охраняемому периметру еще до касания ограждения;
• внутри охраняемого периметра для обнаружения непосредственного факта преодоления периметра;
• в любом месте, где требуется обнаружение людей или техники, вне зависимости от наличия там физических ограждений, в том числе и для формирования невидимого рубежа охраны.

Охрана калиток, проходов, проездов

Для контроля разрывов в ограждении (калитки, проходы, проезды) рекомендуется организовывать для них выделенные зоны охраны для возможности отдельного снятия и постановки с охраны и более детального анализа данных в случае возникновения происшествий.

В качестве технического средства в зависимости от цели рекомендуется применять:

Цель	Рекомендуемое техническое средство
Контроль прохода	Активный ИК барьер (ИВА)
Контроль закрытия двери или ворот	Магнитоконтактный извещатель
Контроль подхода или нахождения в зоне	Пассивный ИК извещатель с веерной формой зоны обнаружения (ИД-12Е)

Извещатели, охраняющие разрывы ограждений, включаются в общую сеть API Тополь через адресные сборщики КХ или линейные блоки БОС-Л, которые интегрируются в единую магистраль системы либо по интерфейсу RS-485, либо через локальную вычислительную сеть периметра (можно использовать сеть видеонаблюдения), которая может быть организована в том числе и в магистральном кабеле оптоволоконного вибрационного или сейсмического чувствительного элемента.

При отсутствии питания на ограждении возможно использование оптоволоконных контактных извещателей для контроля калиток и ворот.

Особые условия эксплуатации

Зачастую применение тех или иных приборов диктуется особыми требованиями к условиям работы.

Условие	Рекомендация
Сильные электромагнитные помехи (объекты энергетических сетей, находящиеся в непосредственной близости радары, радиомаяки и другие источники сигналов, кабельные трассы и т.п.)	Волоконно-оптические вибрационные и сейсмические системы БОС-ВО не чувствительны к электромагнитным помехам
Отсутствие электропитания на периметре охраняемого объекта	Волоконно-оптические вибрационные и сейсмические системы БОС-ВО требуют электропитания только в точке установки центрального блока (обычно в серверной или КПП объекта). По специальном заказу блоки обработки БОС-ВО могут быть выполнены со сверхнизким энергопотреблением, что позволяет обеспечить автономное батарейное или генераторное питание системы большой протяженности
Работа в условиях экстремальных температур	Волоконно-оптические вибрационные и сейсмические системы БОС-ВО могут комплектоваться чувствительным элементом, способным работать в практически любых температурных условиях
Работа под водой, в агрессивных средах и условиях химического, радиационного или бактериологического заражения местности	Чувствительный элемент волоконно-оптических систем БОС-ВО герметичен, не подвержен воздействую радиации и биологических факторов. Для работы в условиях повышенной концентрации химических соединений по специальному заказу подбирается инертная оболочка кабеля.

Дополнительные рубежи охраны

В дополнение к вибрационному рубежу охраны мы рекомендуем рассмотреть возможность дооснащения системы вторым рубежом охраны

Тип рубежа охраны	Применение
Инфракрасный активный (ИВА, ТИС, ИКС)	Создание протяженных зон охраны без полосы отчуждения с возможностью контроля переброса и перелаза без касания ограждения
Инфракрасный пассивный (ИД)	Контроль подхода к ограждению, подтверждение факта преодоления ограждения, создание объемных зон охраны, охрана проездов, проходов, ворот и калиток
Инфракрасный радиоканальный быстроразворачиваемый (БРК Плющ)	Создание временных охранных зон, охрана мобильных объектов, охрана ремонтируемых участков стационарных ограждений

Формирование нескольких рубежей охраны также позволяет различать несколько типов событий:

Тип события
"Предупреждение"	Подход к ограждению, определяемый пассивными ИК или сейсмическими датчиками - позволяет заранее предупредить службу охраны о нахождении людей вблизи охраняемого периметра
"Тревога"	Сработка вибрационного или активного ИК-рубежа, расположенного непосредственно на ограждении
"Проникновение"	Сработка рубежа, находящегося внутри охраняемого периметра - позволяет как подтвердить факт проникновения в охраняемую зону, так и контролировать перемещения нарушителя до прибытия сотрудников охраны
