Периметральная охрана
Мы разрабатываем и производим оборудование для охраны периметра с 1998 года.
Широкий перечень производимого оборудования и собственная система сбора, обработки и отображения данных позволяют организовать охрану объектов любой сложности и протяженности "под ключ". Все оборудование нашего производства интегрировано в единую систему и может использоваться совместно без каких-либо ограничений, позволяя создавать комплексные системы охраны, контроля и управления доступом, видеонаблюдения, освещения, оповещения, сбора, обработки и хранения данных в рамках единой системы "Тополь".
На оборудовании нашей компании реализовано множество объектов по всей стране, включая:
| Тип объекта | Реализованные проекты |
|---|---|
| Крупные объекты транспортной инфраструктуры | аэропорты Пулково, Шереметьево-2, Шереметьево-3, городов Краснодар, Волгоград, Улан-Удэ, Симферополь и другие |
| Ключевые объекты энергосистемы | подстанции Ишим, Найтоповичи, Древлянка, Апатиты, Кондопога, Медвежьегорск, Выходной, Мончегорск, ПЭС Лабытнанги, ТЭЦ г. Москва, ТЭЦ г. Воронеж и другие |
| Технологические гиганты | АЭМ-Технологии (Росатом), НПП Звезда (Роскосмос), ОМЗ-Спецсталь, Брянский автомобильный завод (Алмаз-Антей), ФГУП Крыловский государственный научный центр, АО НЭПТ, площадки Русагро, комплексы S7-Техник, перекачивающие станции АО Газпром, авиаремонтный завод №419, Псковнефть-терминал, объекты ГУП Московский Метрополитен, порт г. Усть-Луга, причальный комплекс АО Астон, АО Мосводоканал, ГУП Водоканал г. Санкт-Петербург |
| Объекты культурного наследия | ГМЗ «Петергоф», ГМЗ «Царское село», Юсуповский дворец, музей Рериха, Русский музей (г. Санкт-Петербург), Третьяковская галерея |
Производство и инженерный отдел находятся в Санкт-Петербурге, что позволяет нам оперативно решать вопросы технической поддержки и сопровождения объектов.
Все оборудование сертифицировано в соответствии с требованиями Постановления Правительства РФ № 969 "Об утверждении требований к функциональным свойствам технических средств обеспечения транспортной безопасности и Правил обязательной сертификации технических средств обеспечения транспортной безопасности", удовлетворяет требованиям альбома типовых решений ПАО «Россети», частично входит в перечень Транснефти и имеет исполнения, удовлетворяющие требованиям МЭК 61850.
Построение комплекса охраны

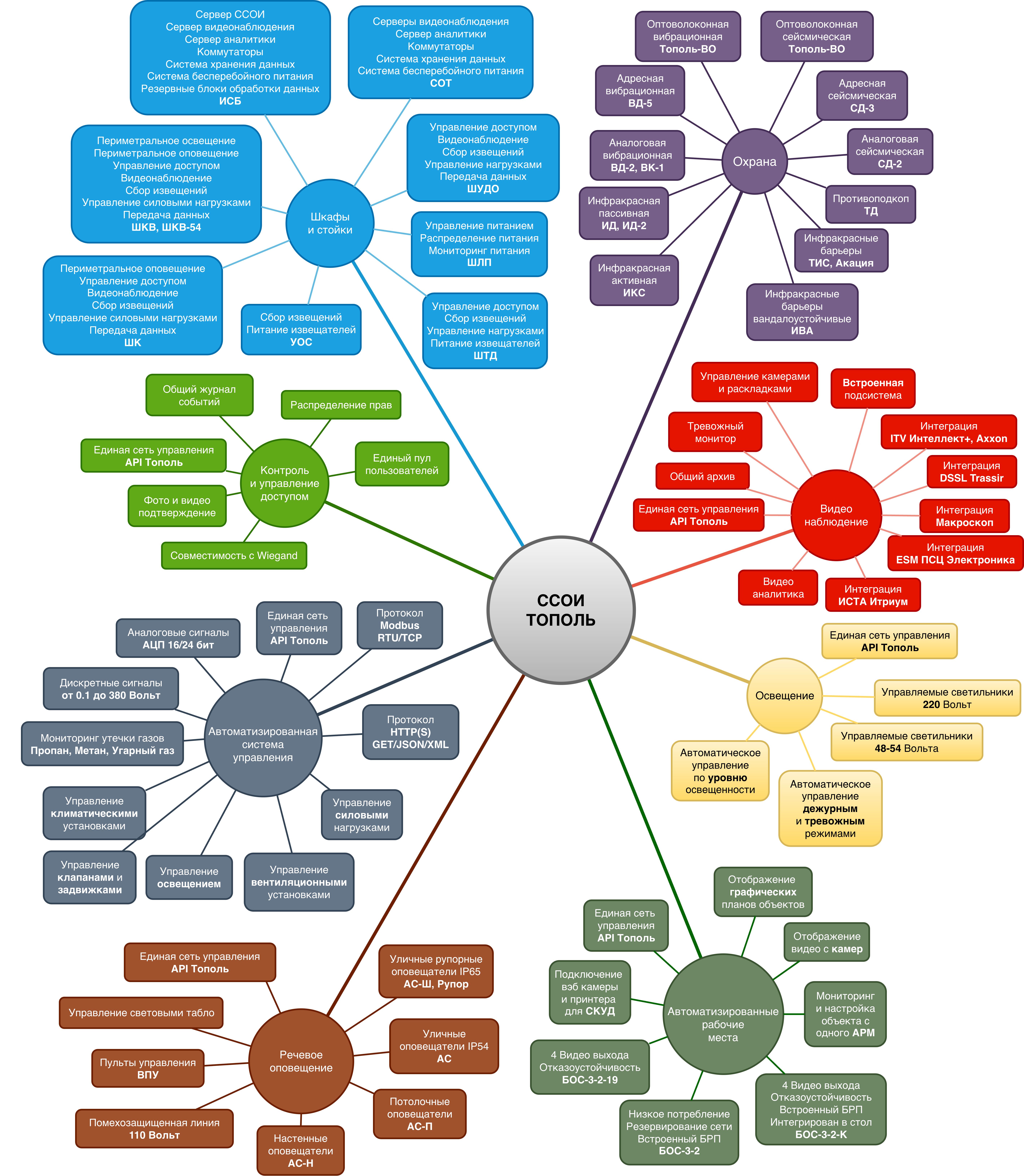

Экосистема Тополь представляет собой полностью законченное решение для построения систем охраны, мониторинга и управления объектами любой сложности.
Тип объекта
Для стационарных объектов оптимальным является применение комбинированной системы из нескольких рубежей охраны, основанных на различных физических принципах.
Такой подход позволяет максимально использовать сильные стороны каждого рубежа без необходимости тонко настраивать систему, разгоняя чувствительность отдельных типов извещателей для работы в не оптимальных для них условиях.
Например, вибрационный рубеж охраны позволяет обнаруживать попытки перелаза или разрушения (в том числе отгиба) ограждения в любых метеорологических условиях, не требуя полосы отчуждения. Однако, вибрационный рубеж работает только при касании нарушителем ограждения - при перелазе с лестницей рубеж сработает только в случае, если лестница опирается на ограждение или опоры, связанные с ним.
Применение второго рубежа охраны из оптических ИК датчиков не сильно удорожает систему, но полностью устраняет эту проблему, т.к., даже не касаясь ограждения, нарушитель будет вынужден пересечь охраняемую ими зону. При этом качество работы системы не будет зависеть от зарастания подходов к ограждению травой, формирования высокого снежного покрова и сложных погодных условий, к которым чувствительны оптические датчики, т.к. всю высоту ограждения контролирует первый вибрационный рубеж, не зависящий от этих факторов. Такая же комбинация является оптимальной для определения перелаза с использованием лестницы, опирающейся на монолитный (несущий) столб ограждения - вибрационный рубеж не придется разгонять по чувствительности для контроля капитальных элементов, слабо передающих вибрацию при перелазе.
| Тип рубежа охраны | Применение |
|---|---|
| Вибрационный волоконно-оптический (БОС-ВО) | Охрана протяженных ограждений |
| Сейсмический волоконно-оптический (БОС-ВО) | Создание необнаруживаемых зон охраны, обнаружение подхода к ограждениям |
| Волоконно-оптический или трибоэлектрический противоподкоп (БОС-ВО, БОС-1) | Обнаружение подкопов и земляных работ рядом с ограждением |
| Вибрационный трибоэлектрический (БОС-1) | Охрана ограждений малой и средней протяженности |
| Адресный вибрационный (БОС-Ц) | Охрана ограждений любой протяженности с высокой точностью определения места нарушения, охрана критически важных или сильно зашумленных сегментов периметра |
| Адресный сейсмический (БОС-Ц) | Создание невидимых глазом зон охраны, обнаружение подхода к ограждениям |
| Инфракрасный активный (ИВА, ТИС, ИКС) | Создание протяженных зон охраны без полосы отчуждения с возможностью контроля переброса и перелаза без касания ограждения |
| Инфракрасный пассивный (ИД) | Контроль подхода к ограждению, подтверждение факта преодоления ограждения, создание объемных зон охраны, охрана проездов, проходов, ворот и калиток |
| Инфракрасный радиоканальный быстроразворачиваемый (БРК Плющ) | Создание временных охранных зон, охрана мобильных объектов, охрана ремонтируемых участков стационарных ограждений |
| Сейсмический радиоканальный быстроразворачиваемый (БРК Плющ) | Создание временных невидимых глазом охранных зон, охрана мобильных объектов, охрана ремонтируемых участков стационарных систем |
Формирование нескольких рубежей охраны также позволяет различать несколько типов событий:
| Тип события | |
|---|---|
| "Предупреждение" | Подход к ограждению, определяемый пассивными ИК или сейсмическими датчиками - позволяет заранее предупредить службу охраны о нахождении людей вблизи охраняемого периметра |
| "Тревога" | Сработка вибрационного или активного ИК-рубежа, расположенного непосредственно на ограждении |
| "Проникновение" | Сработка рубежа, находящегося внутри охраняемого периметра - позволяет как подтвердить факт проникновения в охраняемую зону, так и контролировать перемещения нарушителя до прибытия сотрудников охраны |
Для охраны мобильных объектов или создания временных охранных зон, в случаях когда нецелесообразно прокладывать кабельные трассы и организовывать систему питания оборудования, мы предлагаем использовать наши быстроразворачиваемые радиоканальные системы, которые позволяют организовать два независимых рубежа охраны:
| Тип рубежа | |
|---|---|
| На основе пассивных ИК извещателей ИД со сниженным энергопотреблением | Для максимально простого и быстрого развертывания системы с возможностью контроля периметров большой протяженности |
| На основе сейсмических датчиков СД | Для охраны небольших площадок, проходов, проездов и формирования малозаметных рубежей |
Наличие ограждения и его тип

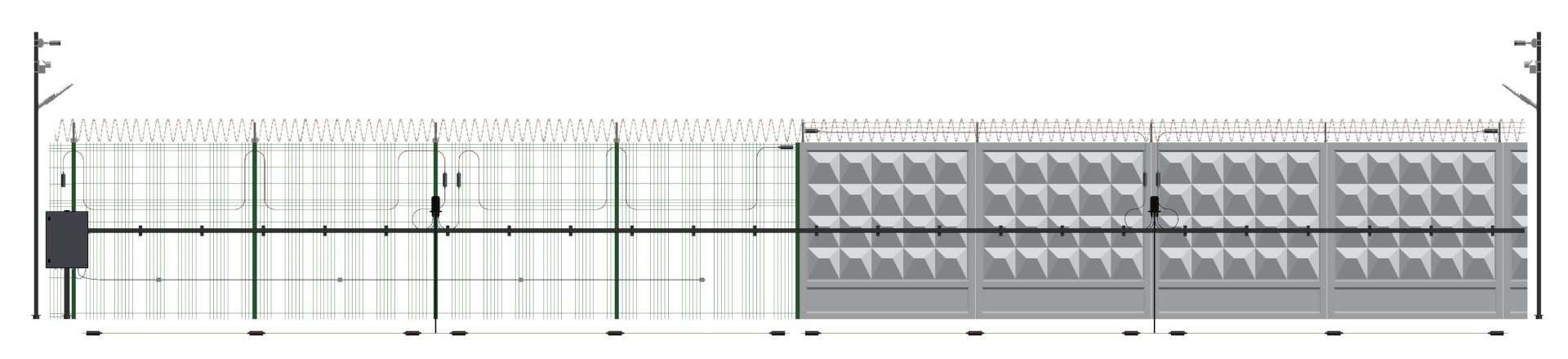

Для охраны ограждений из немонолитных конструкций (сварная сетка, кованые ограждения, профильный лист, деревянный штакетник и т.п.) могут применяться все типы чувствительных элементов и датчиков нашего производства.
При охране капитальных и монолитных ограждений (бетон, кирпич) есть ряд ограничений на использование вибрационных охранных средств - они размещаются не на само ограждение, а на колючую ленту или сминаемый козырек, находящиеся над ограждением. При отсутствии надстройки над монолитным ограждением, вибрационный рубеж рекомендуется заменить сейсмическим. Также при охране таких ограждений стоит уделять особое внимание противоподкопному рубежу, т.к. чем сложнее деформировать само ограждение, тем выше шанс, что нарушитель организует подкоп под ним.
В случае использования волоконно-оптической системы, прокладка кабеля в грунте в один проход позволяет использовать рубеж и как противоподкопный, и как сейсмический с минимальными требованиями к ширине зоны отчуждения. При этом и вибрационный, и сейсмический рубежи могут быть организованы в одном блоке обработки сигналов и использовать единый магистральный кабель, значительно снижая стоимость двухрубежной системы.
В случае если ограждение отсутствует, применяются оптические и сейсмические рубежи охраны в зависимости от условий местности. Оптические требуют прямую видимость охраняемой полосы, но более просты и дешевы в монтаже при охране протяженных участков.
| Тип ограждения | Рекомендации по выбору рубежей охраны |
|---|---|
| Мягкое ограждение (сварная сетка, кованые ограждения, профлист, штакетник). Есть полоса отчуждения | Вибрационная система на ограждении (БОС-ВО, БОС-Ц, БОС-1) + пассивные ИК извещатели (ИД) + противоподкоп (БОС-ВО, БОС-1) |
| Мягкое ограждение (сварная сетка, кованые ограждения, профлист, штакетник). Нет полосы отчуждения | Вибрационная система на ограждении (БОС-ВО, БОС-Ц, БОС-1) + активные ИК барьеры (ИВА) + противоподкоп (БОС-ВО, БОС-1) |
| Монолитное ограждение (бетон, кирпич). Есть второй уровень ограждения (колючая лента, сминаемый козырек). Есть полоса отчуждения | Вибрационная система (БОС-ВО, БОС-Ц, БОС-1) на втором уровне + пассивные ИК датчики (ИД) + противоподкоп (БОС-ВО, БОС-1) |
| Монолитное ограждение (бетон, кирпич). Нет второго уровня ограждения. Есть полоса отчуждения | Пассивные ИК датчики (ИД) + сейсмическая система (БОС-ВО, БОС-Ц) |
| Монолитное ограждение (бетон, кирпич). Нет второго уровня ограждения. Нет полосы отчуждения | Активные ИК барьеры (ИВА) + противоподкоп (БОС-ВО, БОС-1) |
| Нет ограждения. Есть полоса отчуждения | Пассивные ИК (ИД) и/или сейсмические извещатели (БОС-ВО, БОС-Ц) |
| Нет ограждения. Нет полосы отчуждения | Активные ИК барьеры (ИВА) и/или волоконно-оптические сейсмические извещатели (БОС-ВО) |
Протяженность объекта
В зависимости от протяженности объекта приоритет при выборе охранных средств стоит отдавать с учетом стоимости центрального оборудования, монтажа и дальнейшего технического обслуживания системы.
| Протяженность периметра | Рекомендации |
|---|---|
| Менее 100 метров | Оптические ИК датчики (ИВА, ИД, ИКС) |
| Менее 800 метров | Трибоэлектрическая (БОС-1) или адресная вибрационная система (БОС-Ц), адресная сейсмическая система (БОС-Ц) |
| Более 800 метров | Волоконно-оптические вибрационные и сейсмические системы (БОС-ВО) |
Охрана калиток, проходов, проездов
Для контроля разрывов в ограждении (калитки, проходы, проезды) рекомендуется организовывать для них выделенные зоны охраны для возможности отдельного снятия и постановки с охраны и более детального анализа данных в случае возникновения происшествий.
В качестве технического средства в зависимости от цели рекомендуется применять:
| Цель | Рекомендуемое техническое средство |
|---|---|
| Контроль прохода | Активный ИК барьер (ИВА) |
| Контроль закрытия двери или ворот | Магнитоконтактный извещатель |
| Контроль подхода или нахождения в зоне | Пассивный ИК извещатель с веерной формой зоны обнаружения (ИД-12Е) |
Извещатели, охраняющие разрывы ограждений, включаются в общую сеть API Тополь через адресные сборщики КХ или линейные блоки БОС-Л, которые интегрируются в единую магистраль системы либо по интерфейсу RS-485, либо через локальную вычислительную сеть периметра (можно использовать сеть видеонаблюдения), которая может быть организована в том числе и в магистральном кабеле оптоволоконного вибрационного или сейсмического чувствительного элемента.
При отсутствии питания на ограждении возможно использование оптоволоконных контактных извещателей для контроля калиток и ворот.
Особые условия эксплуатации
Зачастую применение тех или иных приборов диктуется особыми требованиями к условиям работы.
| Условие | Рекомендация |
|---|---|
| Сильные электромагнитные помехи (объекты энергетических сетей, находящиеся в непосредственной близости радары, радиомаяки и другие источники сигналов, кабельные трассы и т.п.) | Волоконно-оптические вибрационные и сейсмические системы БОС-ВО не чувствительны к электромагнитным помехам |
| Отсутствие электропитания на периметре охраняемого объекта | Волоконно-оптические вибрационные и сейсмические системы БОС-ВО требуют электропитания только в точке установки центрального блока (обычно в серверной или КПП объекта). По специальном заказу блоки обработки БОС-ВО могут быть выполнены со сверхнизким энергопотреблением, что позволяет обеспечить автономное батарейное или генераторное питание системы большой протяженности |
| Работа в условиях экстремальных температур | Волоконно-оптические вибрационные и сейсмические системы БОС-ВО могут комплектоваться чувствительным элементом, способным работать в практически любых температурных условиях |
| Работа под водой, в агрессивных средах и условиях химического, радиационного или бактериологического заражения местности | Чувствительный элемент волоконно-оптических систем БОС-ВО герметичен, не подвержен воздействую радиации и биологических факторов. Для работы в условиях повышенной концентрации химических соединений по специальному заказу подбирается инертная оболочка кабеля. |

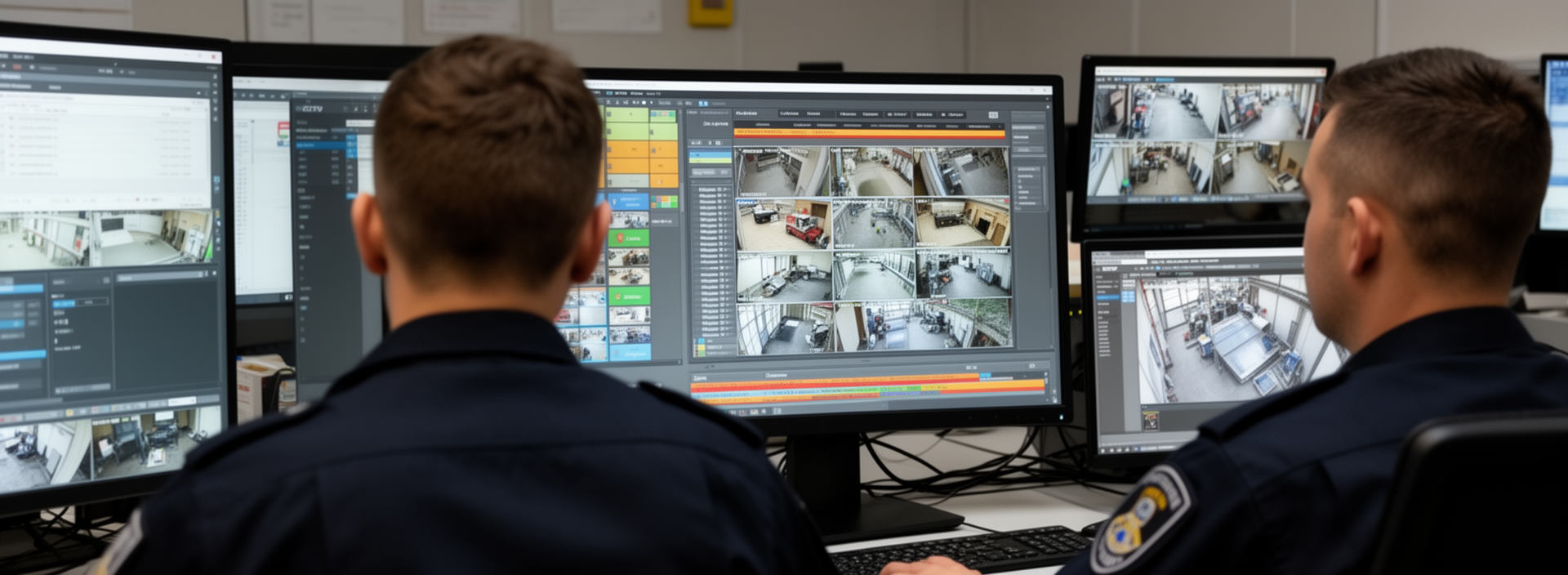

Видеонаблюдение и видеоаналитика
Система охранного телевидения (СОТ) является важным элементом системы Тополь, позволяющим достоверно определить тип нарушителя (одиночный нарушитель, группа лиц, техника), его перемещения до и после преодоления охраняемого периметра, а также собрать доказательную базу для дальнейших следственных действий.
Качество работы любой СОТ зависит от погодных условий - ночью, в сильный туман, снег и дождь телевизионные камеры ограничены в дальности видимости и качестве работы видеоаналитики, поэтому в системе Тополь СОТ является равноправным, но не доминирующим источником данных для системы анализа и принятия решений. Это позволяет всему комплексу адаптивно подстраиваться под погодные условия, используя весь арсенал технических средств в оптимальном для текущей ситуации режиме.

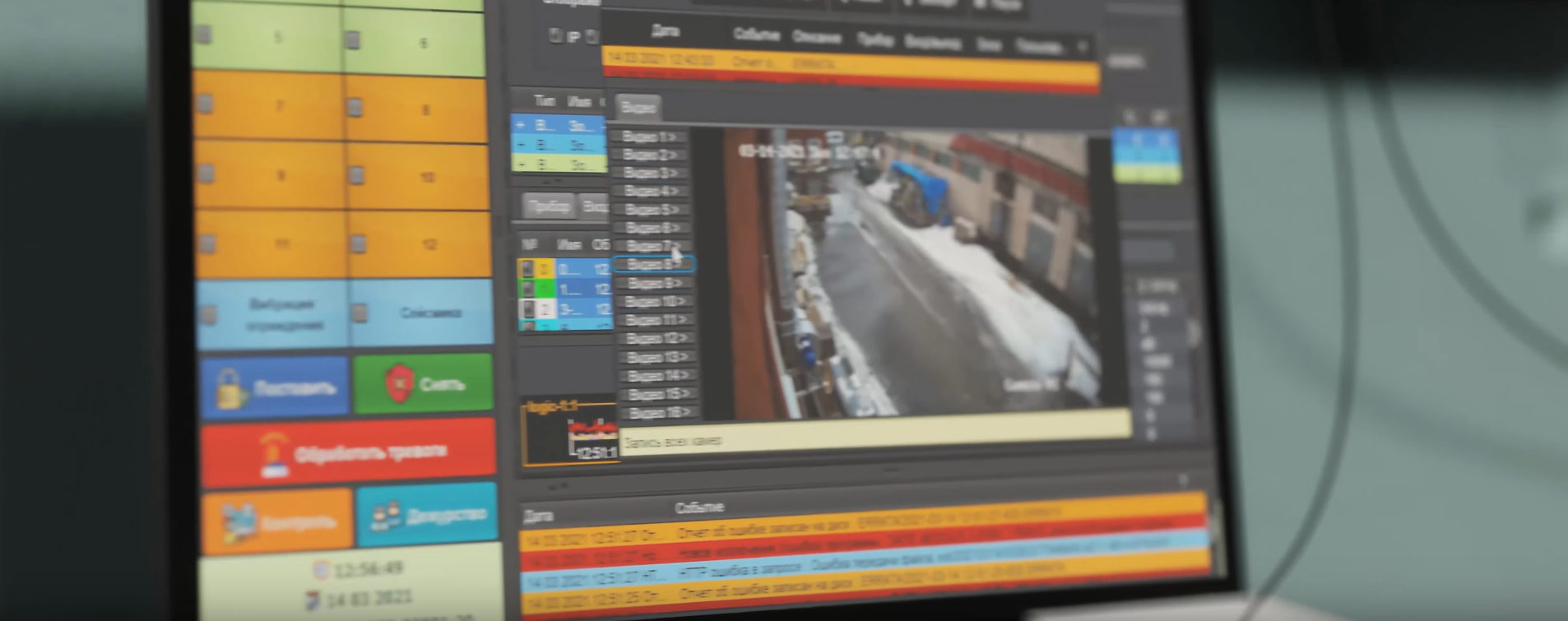

Встроенная система видеонаблюдения, фотоверификации и видеоаналитики
Система Тополь содержит встроенную подсистему видеонаблюдения, позволяющую организовать:
- видеонаблюдение на объекте с использованием камер видимого спектра и тепловизоров;
- фото- и видеоверификацию событий для оперативного информирования службы охраны и групп быстрого реагирования по различным каналам связи;
- тревожный монитор для фокусировки внимания дежурного персонала на наиболее важных событиях в режиме реального времени;
- резервированное и диверсифицированное хранение данных видеоархива;
- видеоаналитику.
Видеоаналитика системы Тополь позволяет самостоятельно или в паре с интегрированными решениями обеспечить:
| Обнаружение оставленных предметов | Определение попытки использования взрывчатых и отправляющих веществ, подготовки нарушителем технических средств для проникновения на охраняемую территорию, потенциально опасных бесхозных предметов, складирования, хранения и парковку вне отведенных мест, препятствий на полосе обхода и т.п. |
| Детектор движения с анализом больших данных | Развитая аналитика форм, площади, гомогенности, темпов и цвето-яркостных изменений в кадре позволяет с максимальной степенью вероятности определить нарушителя, применяющего маскировочные средства (маскхалаты, маскировочные сети) на фоне растительности при практически любых погодных условиях |
| Обнаружение и подсчет людей, определение направления движения, контроль пересечения линии | Определение численности группы нарушителей для определения необходимых действий охраны объекта и контроля их перемещения по объекту до прибытия групп быстрого реагирования, возможность работы детектора в режиме "только на вход" или "только на выход", контроль проникновения с общедоступных территорий без полосы отчуждения |
| Определение номерных знаков | Определение "свой-чужой" по номерным знакам, автоматизация доступа на объект, аналитические данные для подсчета количества автомобилей и иной техники, контроль работы механизированных патрулей |
| Определение исчезнувших предметов | Обнаружение краж, неправомерного использования, отсутствия регламентированных предметов в поле зрения видеокамеры |
Интеграции со сторонними системами
В случае если на объекте уже есть система видеонаблюдения, либо требуется дополнительный функционал сторонней системы, Тополь может интегрироваться с любым имеющимся оборудованием на уровне передачи сигналов по "сухому контакту", или программно со следующими системами:
| ITV Axxon, Интеллект+ | Интеграция на уровне API через активацию макросов Axxon в действиях ССОИ Тополь. Поддерживаются все возможности Axxon, которые Axxon позволяет включить в макрос на своей стороне. |
| ITV Интеллект | Интеграция на уровне API через активацию макросов ITV Интеллект в действиях ССОИ Тополь. Поддерживаются все возможности ITV Интеллект, которые ITV Интеллект позволяет включить в макрос на своей стороне. |
| DSSL Trassir | Интеграция осуществляется через Trassir SDK и позволяет управлять раскладками мониторов операторов DSSL Trassir (например - переключать камеры по тревогам в ССОИ Тополь). По дополнительному запросу заказчика возможно отображение фото и видео данных архива DSSL Trassir в интерфейсе ССОИ Тополь. |
| Macroscop | Интеграция осуществляется модулем интеграции производства Macroscop и позволяет передавать события из ССОИ Тополь в систему Macroscop |

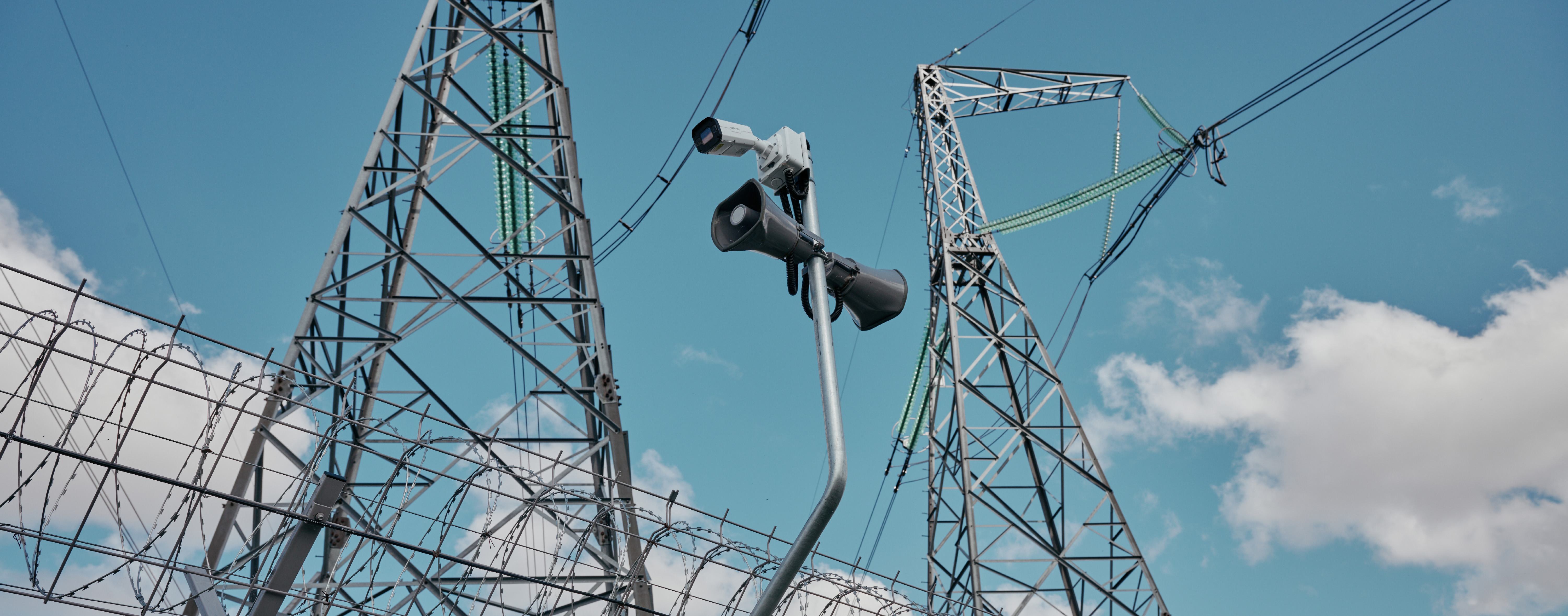

Оповещение
Центральное оборудование системы Тополь и линейные блоки обработки позволяют организовать цифровое IP-оповещение любой мощности на объекте любой площади и конфигурации в рамках единой сети API Тополь.
Оповещение может также использоваться в качестве информационного и предупреждающего средства на периметре охраняемого объекта.

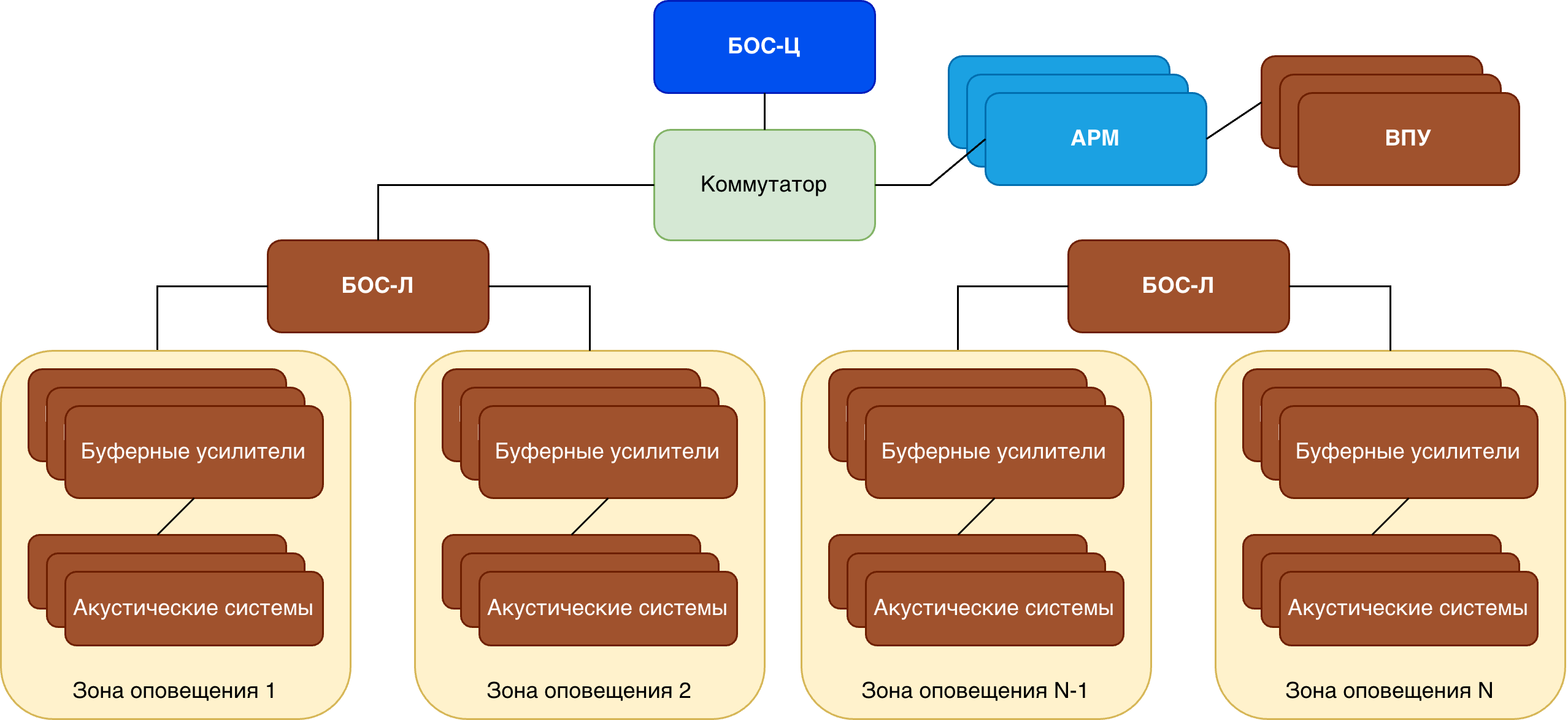

Центральные блоки БОС-Ц и БОС-Ц-ВО позволяют осуществлять трансляцию с автоматизированных рабочих мест (АРМ) системы Тополь как предзаписанных речевых и звуковых сообщений, так и вести оповещение с помощью микрофонных пультов ВПУ в режиме реального времени .
Для подключения акустических систем используется линия связи 100 В с трансформаторной развязкой, позволяющая организовать большую протяженность зоны оповещения.
Выходная мощность, необходимая для конкретной зоны, набирается с помощью буферных усилителей.
Общее количество зон оповещения и их мощность в системе не ограничены.
Встроенные подсистемы
Освещение
Система Тополь позволяет управлять периметральным и внутренним освещением объекта без необходимости покупать дополнительное программное обеспечение, используя те же приборы и каналы связи, что и система охраны, делая управляющую систему максимально выгодной и полностью интегрированной в общую систему сбора, обработки и отображения данных.
Автоматика
Система сбора, обработки и отображения данных позволяет включать в себя разнообразные сигналы от технологических и климатических датчиков через единую сеть API Тополь и анализировать их наравне с сигналами охранного оборудования, предоставляя возможность организовать автоматическую систему управления различными производственными и технологическими процессами, включая жизнеобеспечение зданий и сооружений.

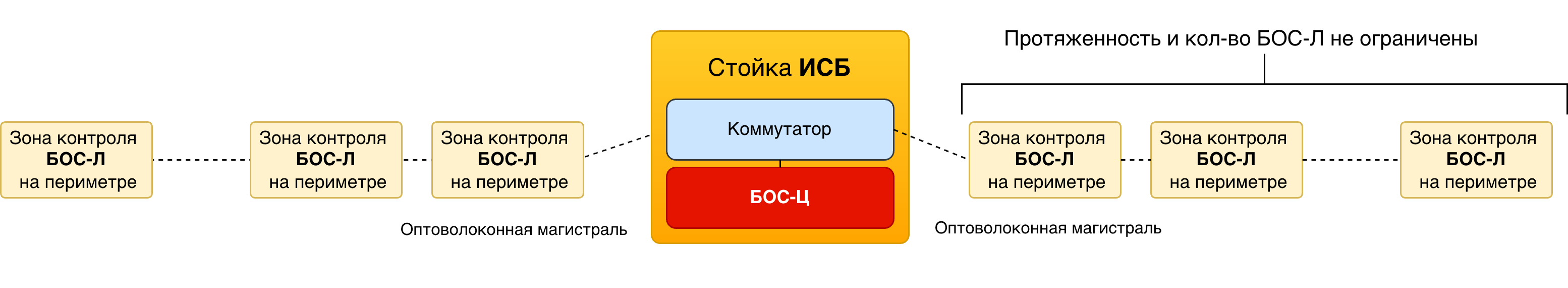

Топология построения системы

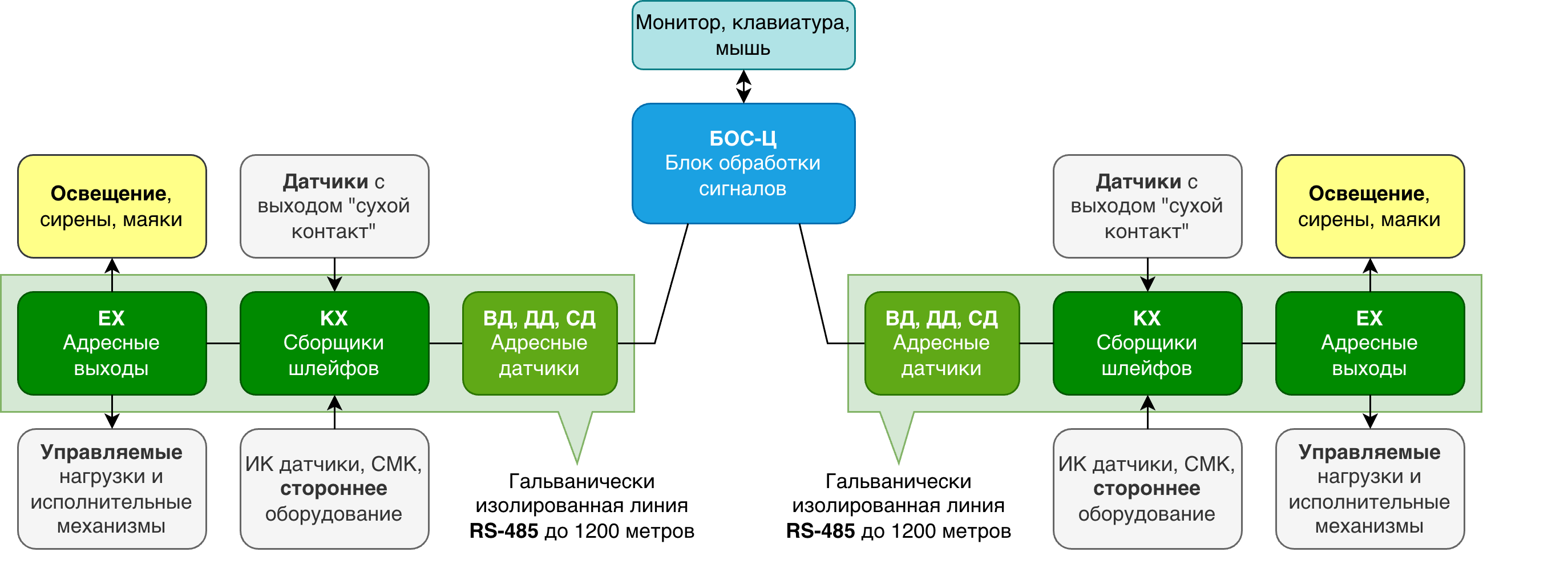

В минимальном варианте для построения системы достаточно центрального БОСа, к которому можно подключать гальванически изолированные линии RS-485 протяженностью до 1 километра каждая с цифровыми адресными датчиками, сборщиками сухих контактов КХ-6-3 и контроллерами управляемых выходов ЕХ-6-3.

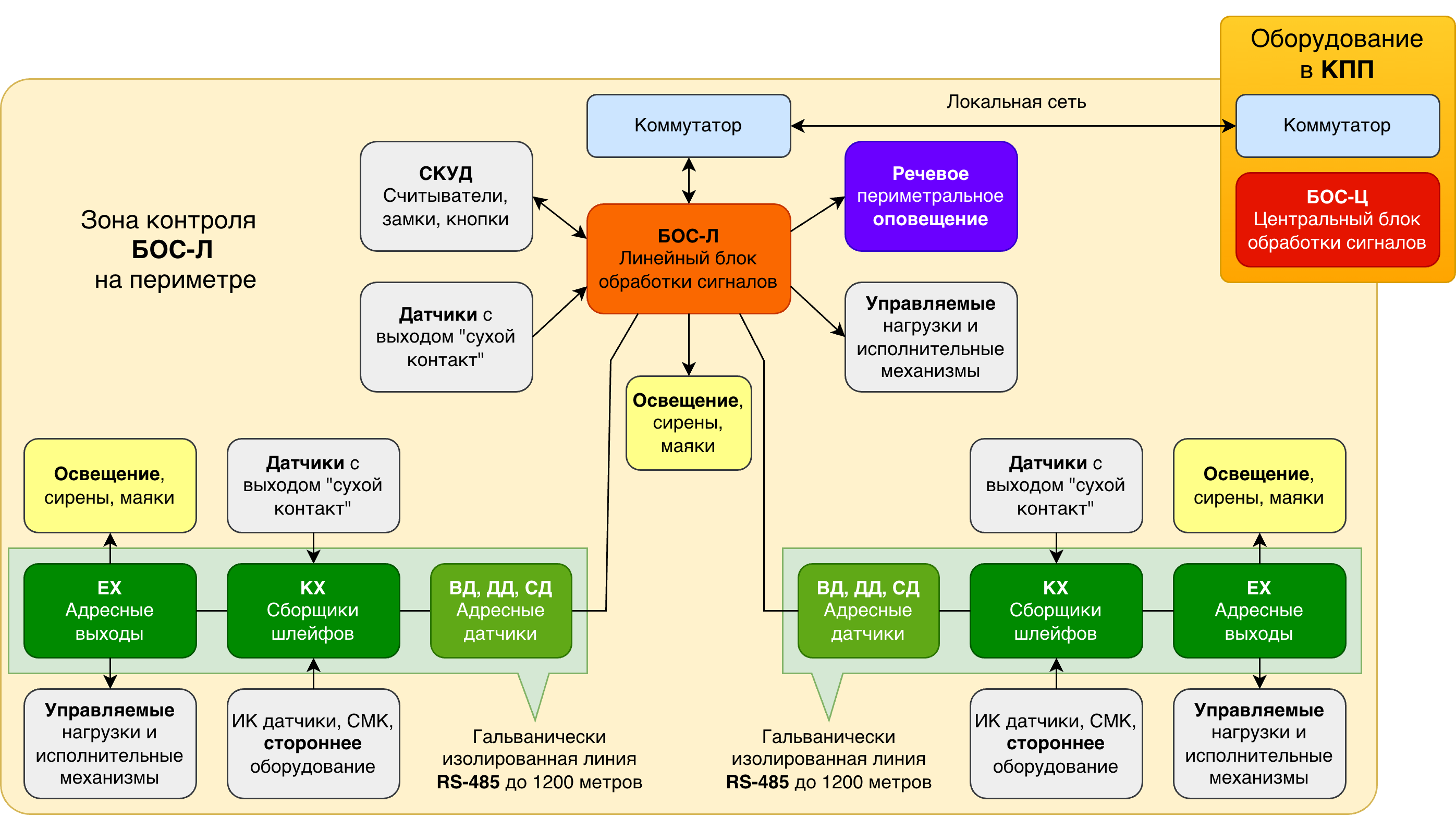

Линейные узлы обработки сигналов БОС-Л

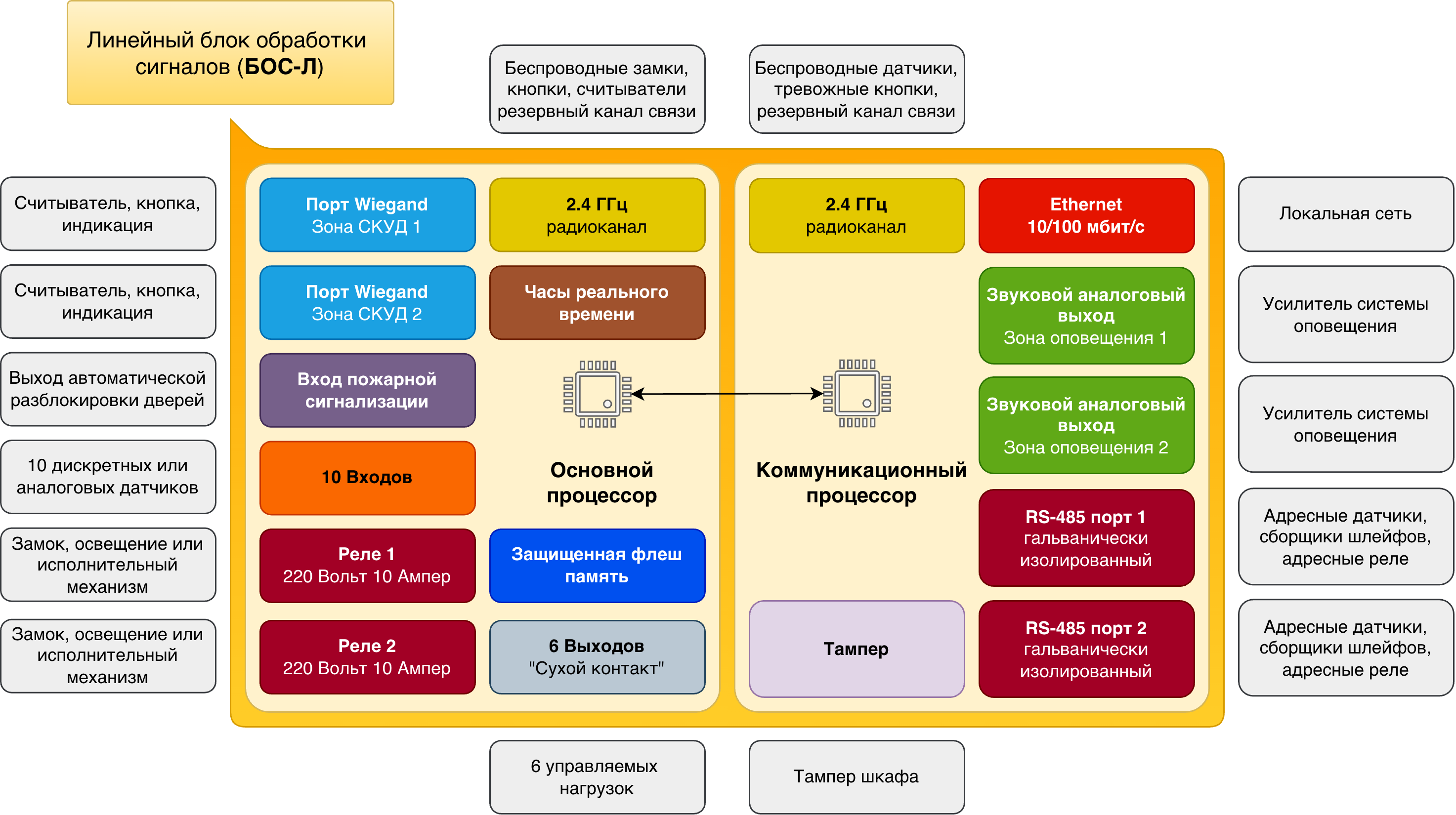

Для масштабирования системы используются специальные блоки БОС-Л, которые позволяют подключать к системе через локальную вычислительную сеть дополнительное оборудование как непосредственно к самому БОС-Л, так и формируя новые линии RS-485.
Каждый БОС-Л формирует независимый участок, который может включать:
- 2 гальванически изолированные линии RS-485 до 1 километра каждая;
- 2 зоны СКУД;
- 10 дискретных или аналоговых входов;
- 6 дискретных выходов;
- 2 силовых выхода ~220 В;
- 2 зоны речевого оповещения;
- Радиоканал 2.4 ГГц.

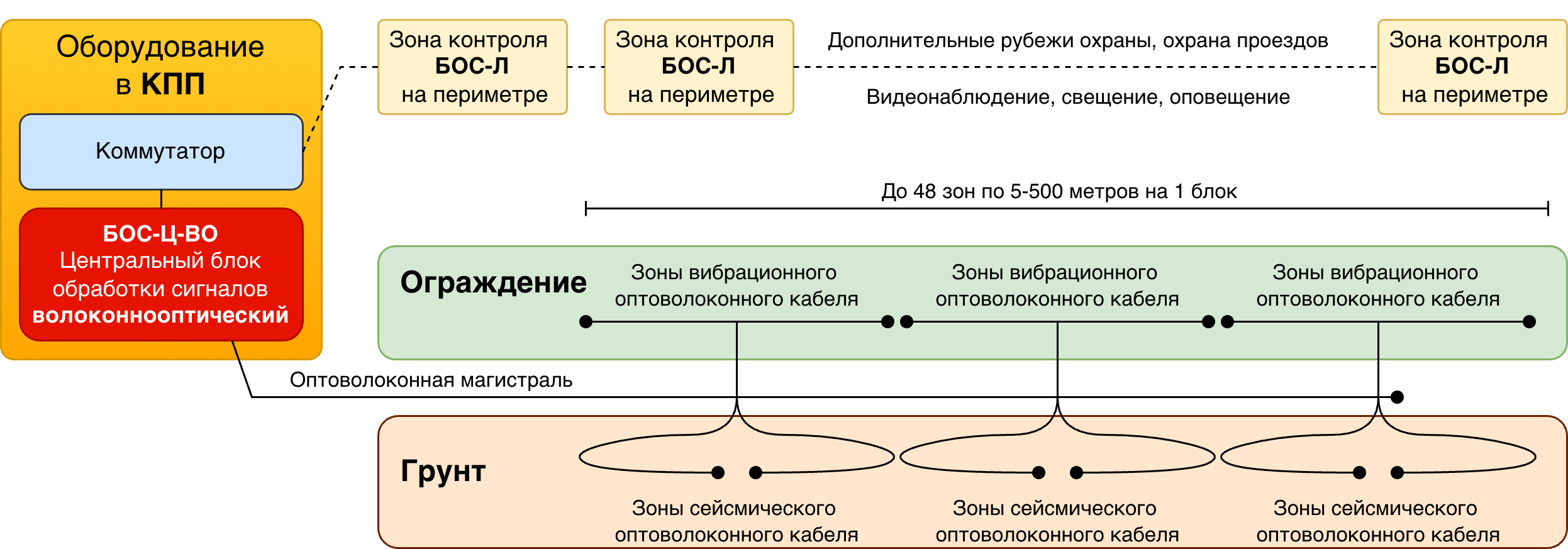

Волоконно-оптические центральные блоки обработки данных дополнительно к цифровым линиям сбора данных позволяют использовать оптоволоконные вибрационный и сейсмический чувствительные элементы, расположенные на ограждении или в грунте на протяжении охраняемого периметра.
Данные чувствительные элементы не требуют питания на ограждении и позволяют не только значительно сократить затраты на кабельную продукцию и монтаж, но и сильно упростить резервирование электропитания рубежа охраны т.к. для этого потребуется обеспечить резервированным питанием только центральный блок обработки.

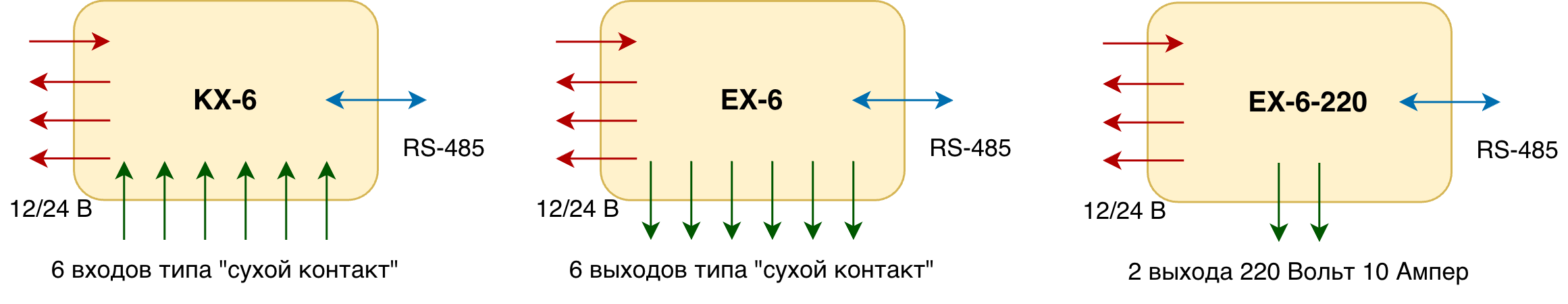

Концентраторы, расширители шлейфов и управляемые реле КХ/ЕХ

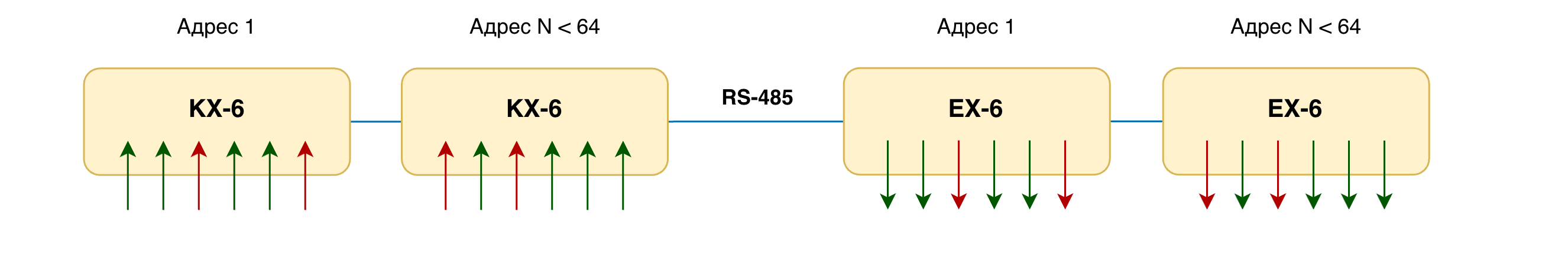

Для подключения дополнительных приборов к системе Тополь используются адресные информационные устройства серии КХ/ЕХ, которые подключаются к общей информационной сети с помощью интерфейса RS-485.
Каждый прибор серии КХ-6 позволяет подключить в систему 6 входов типа "сухой контакт" со своим персональным адресом и контролем состояния шлейфа.
Каждый прибор серии ЕХ-6 позволяет подключить 6 адресных дискретных выходов типа "сухой контакт", а каждый прибор серии ЕХ-6-220 - 2 адресных выхода ~220 В с максимальным током коммутации 10 А.
Приборы выпускаются в трех модификациях для работы в различных схемах построения системы:

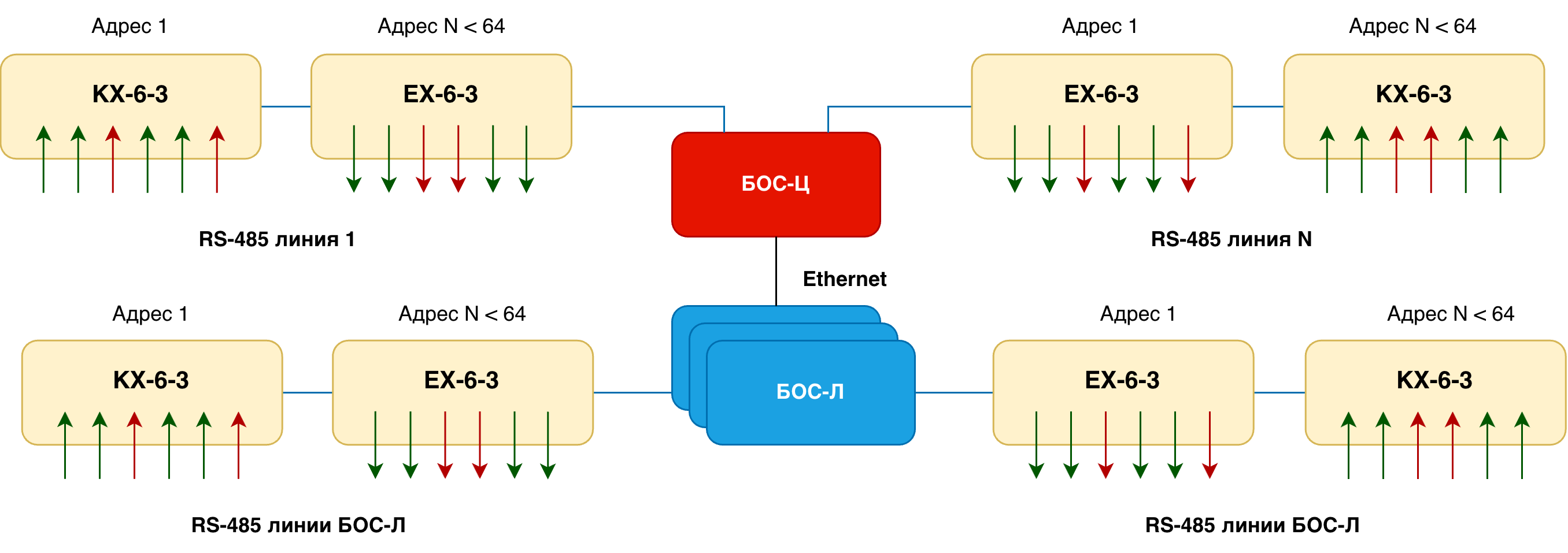

KX/EX-6-3
Модификация для работы по протоколу API Тополь совместно с центральным блоком БОС-Ц.
В данной модификации приборы КХ-6-3 транслируют состояние своих входов на центральный блок, который в зависимости от своих настроек может управлять независимыми выходами приборов ЕХ-6-3/ЕХ-6-220 как по сигналам с КХ-6-3, так и по сигналам от любых других источников данных.
Количество приборов в одной линии RS-485 - до 64, в одной системе - не ограничено, приборы КХ и ЕХ могут работать совместно на одной линии RS-485.
KX/EX-6-1
Модификация для работы по протоколу Тополь-1 совместно с блоком обработки БОС-1.
В данной модификации приборы КХ-6-1 транслируют состояние своих входов совместно с блоками БОС-1 в одну линию RS-485, а приборы серии ЕХ-6-1 отображают состояние входов приборов КХ-6-1 с соответствующими адресами.
Таким образом возможна передача состояния протяженной системы охраны по одному интерфейсному кабелю с периметра на пост охраны.
В одной линии RS-485 протяженностью до 1200 метров могут одновременно работать до 64 приборов КХ/ЕХ.
KX/EX-6
Модификация для автономной работы.
В данной модификации приборы КХ-6 транслируют состояние своих входов в линию RS-485, а приборы ЕХ-6 отображают состояние входов приборов КХ-6 с соответствующими адресами.
Таким образом возможна полностью автономная трансляция различных дискретных сигналов с 64 приборов КХ-6 на расстояние до 1200 метров

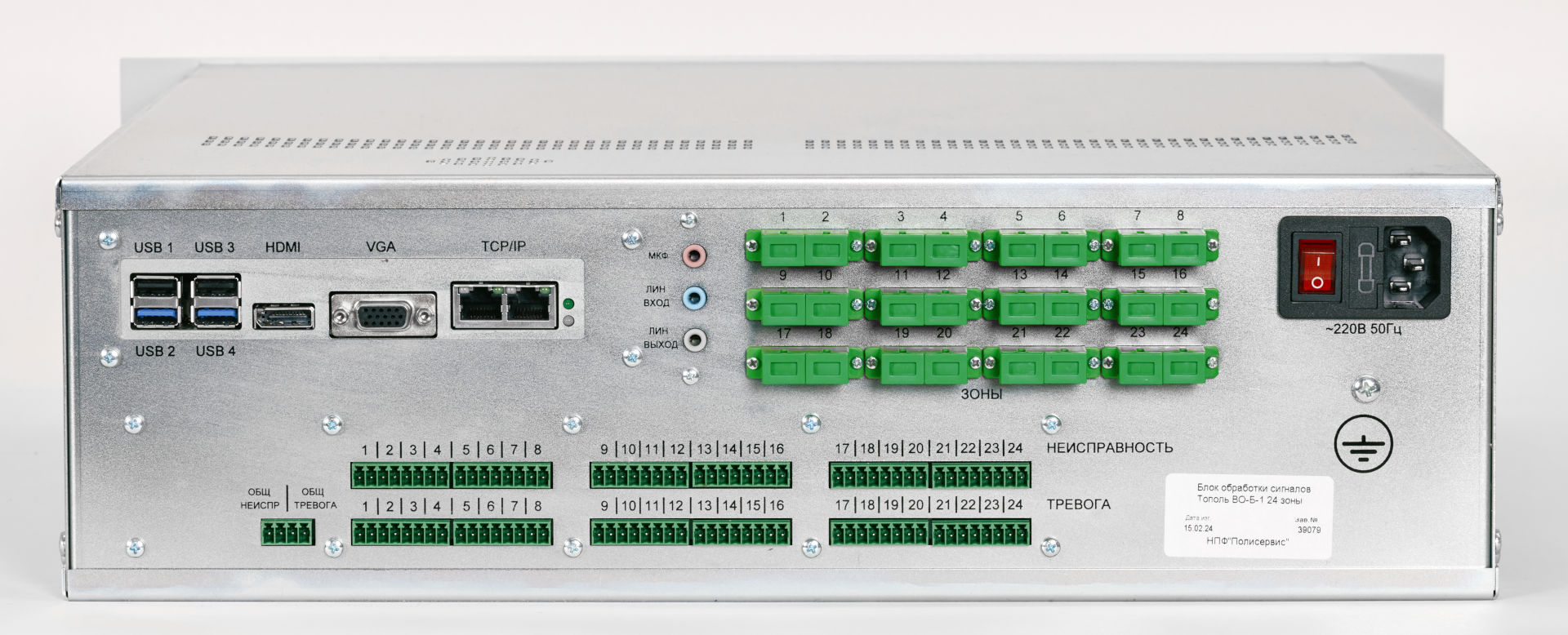

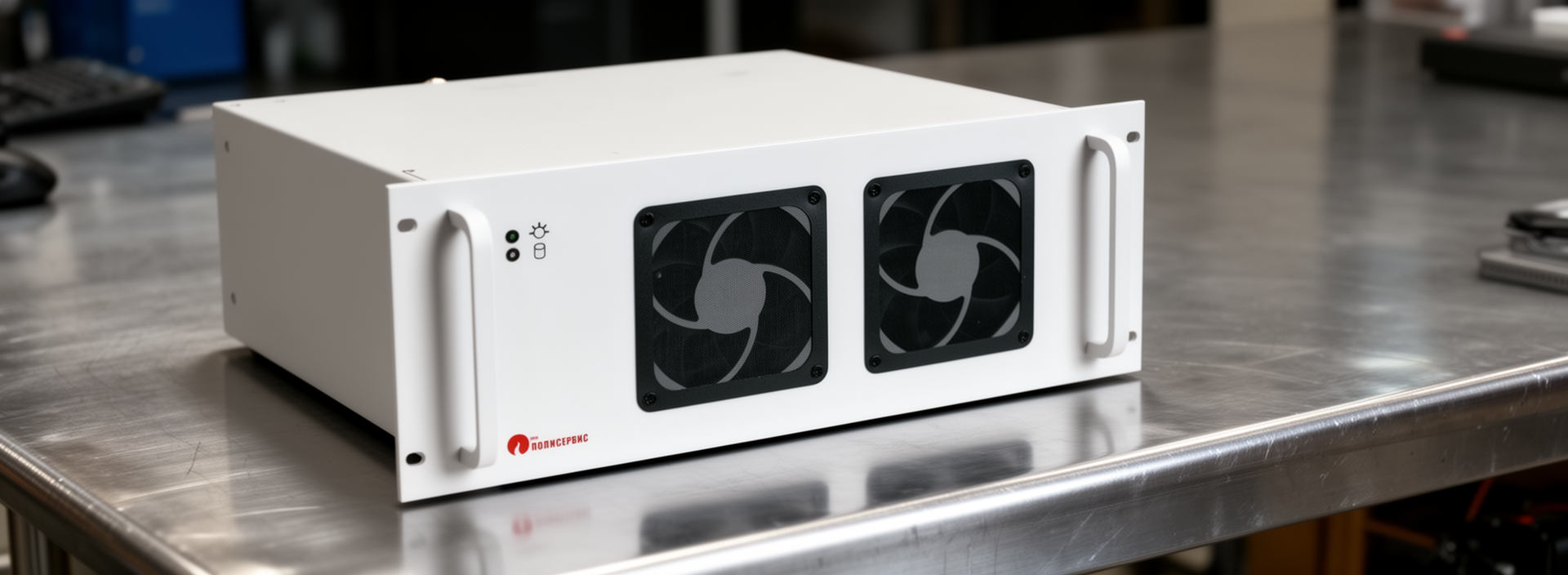

Блоки обработки данных

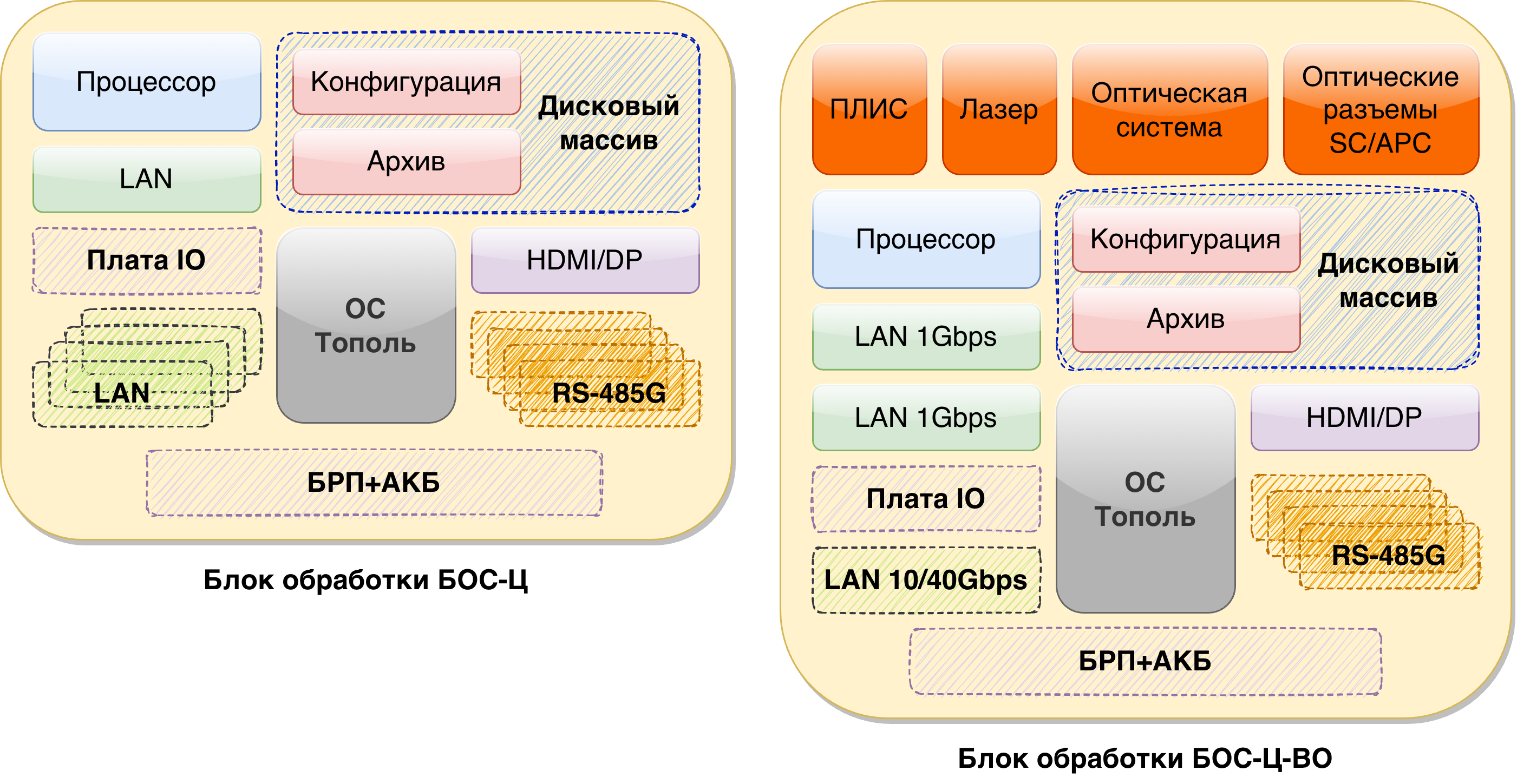

Блоки обработки данных серии БОС и ТОПОЛЬ ВО/19-Б позволяют организовать сбор, обработку и хранение данных со всего объекта и являются основным элементом системы.
Блоки собирают данные с элементов системы по локальной сети или через опциональные порты RS-485 и полностью совместимы со всеми техническими средствами системы охранной сигнализации Тополь.
Управление системой возможно как по сети, так и непосредственно с центрального блока, что позволяет организовать автоматизированное рабочее место оператора без дополнительных затрат. Для этого необходимо подключить к центральному блоку монитор с помощью интерфейса HDMI, а также USB-клавиатуру и мышь.

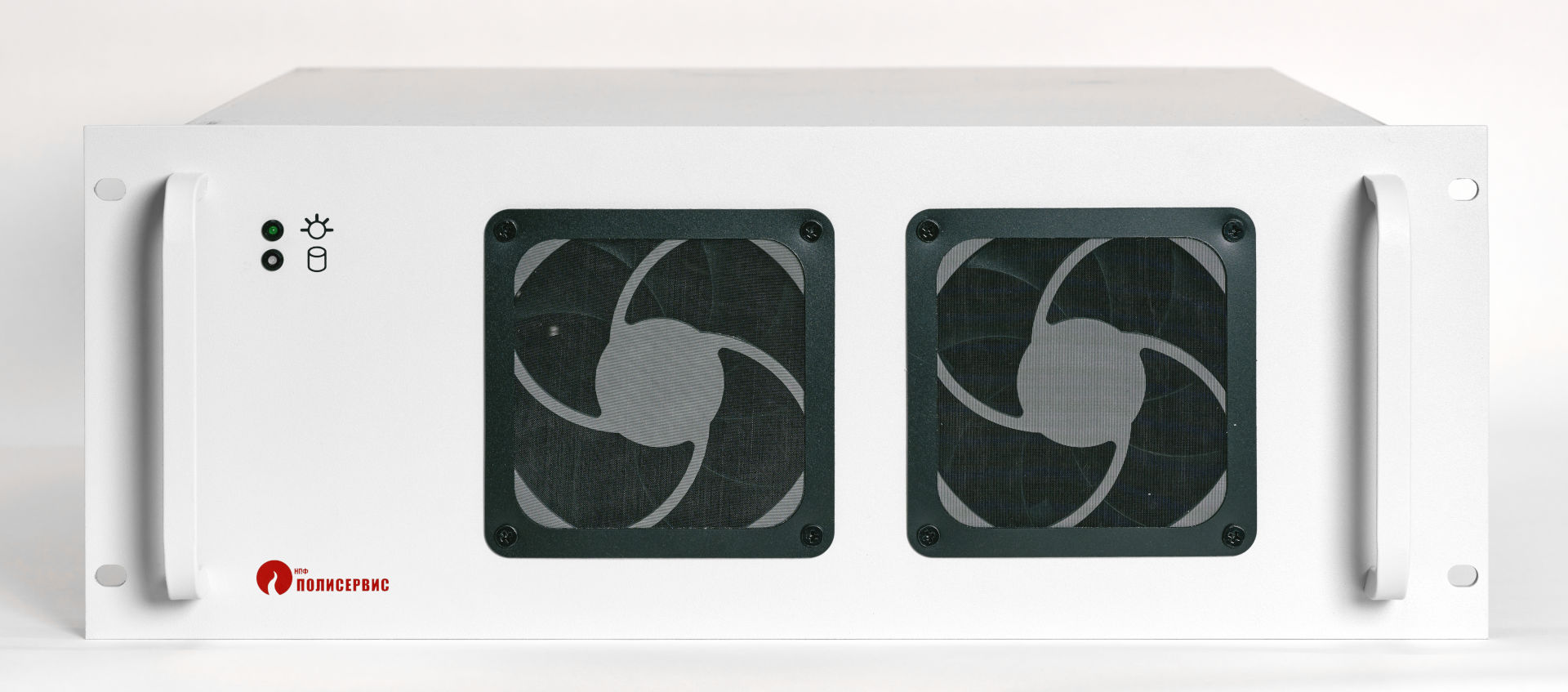

Центральный блок имеет встроенную и полностью интегрированную в рабочее место оператора подсистему видеонаблюдения.
Блок работает под управлением операционной системы Тополь на базе Debian Linux или Astra Linux и содержит раздельные модули хранения конфигурации системы и архива данных событий (журнал и фото-/видеоверификация). Модули хранения данных могут быть зарезервированы с помощью опционального дискового массива. Дополнительно блоки могут быть оснащены источником резервированного питания и модулем резервирования локальной вычислительной сети.
Блоки рассчитаны на работу со шкафами серий ШКВ, ШК, ШТД, ШУДО, УОС, приборами серии АРМ и ИПУ, извещателями производства НПФ "Полисервис" и любыми сторонними извещателями с выходом типа "сухой контакт".
Блоки поставляются полностью собранными и готовыми к монтажу на объекте.
Комплектации и наименование
Наименование блоков указывает на их комплектацию и функциональное назначение:
- блоки БОС обеспечивают полный функционал системы (система сбора и обработки информации периметральная и внутренняя охрана, речевое оповещение, контроль и учет доступа, видеонаблюдение)
- блоки ТОПОЛЬ ВО/19-Б дополнительно обеспечивают возможность организации вибрационного и сейсмического рубежей охраны с помощью оптоволоконного кабеля ВО-КВ или ВО-КС

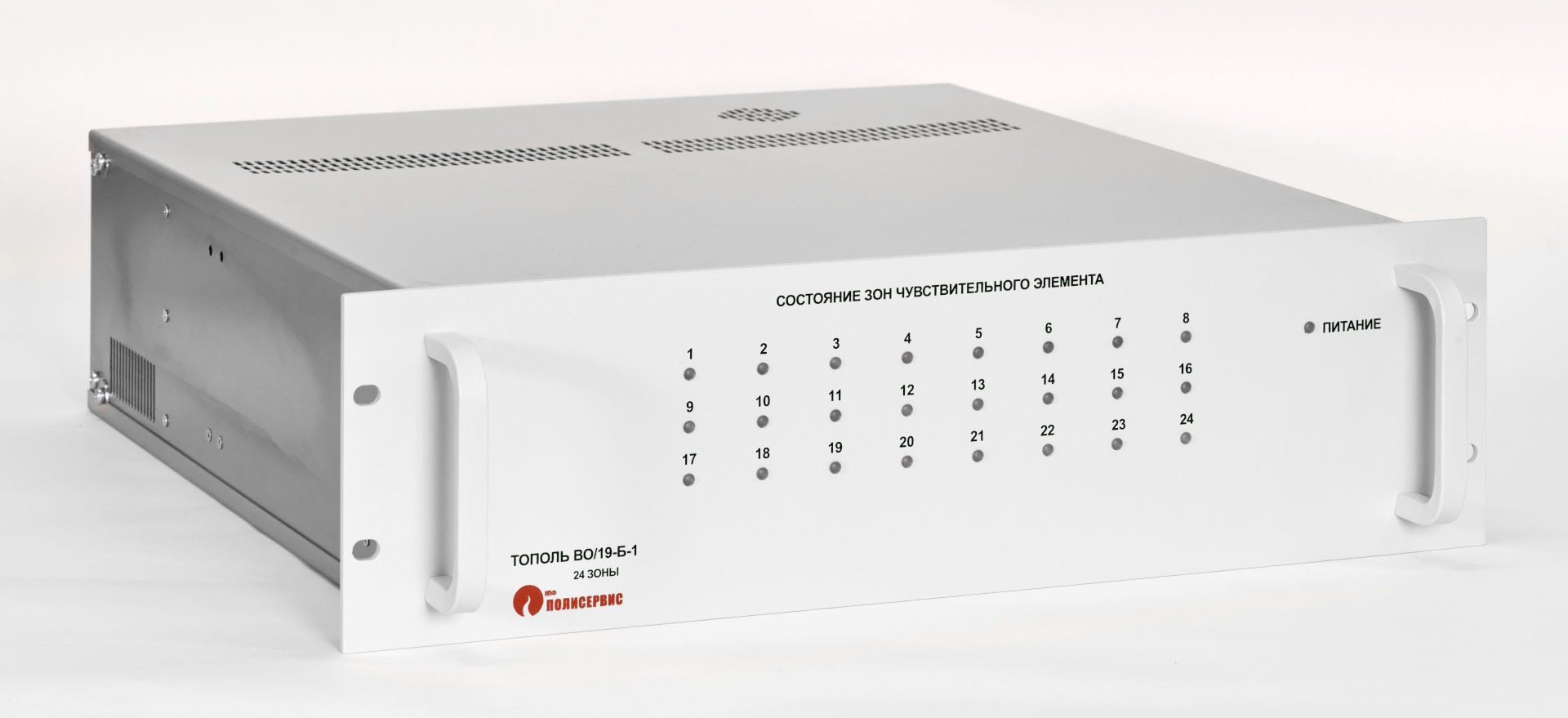

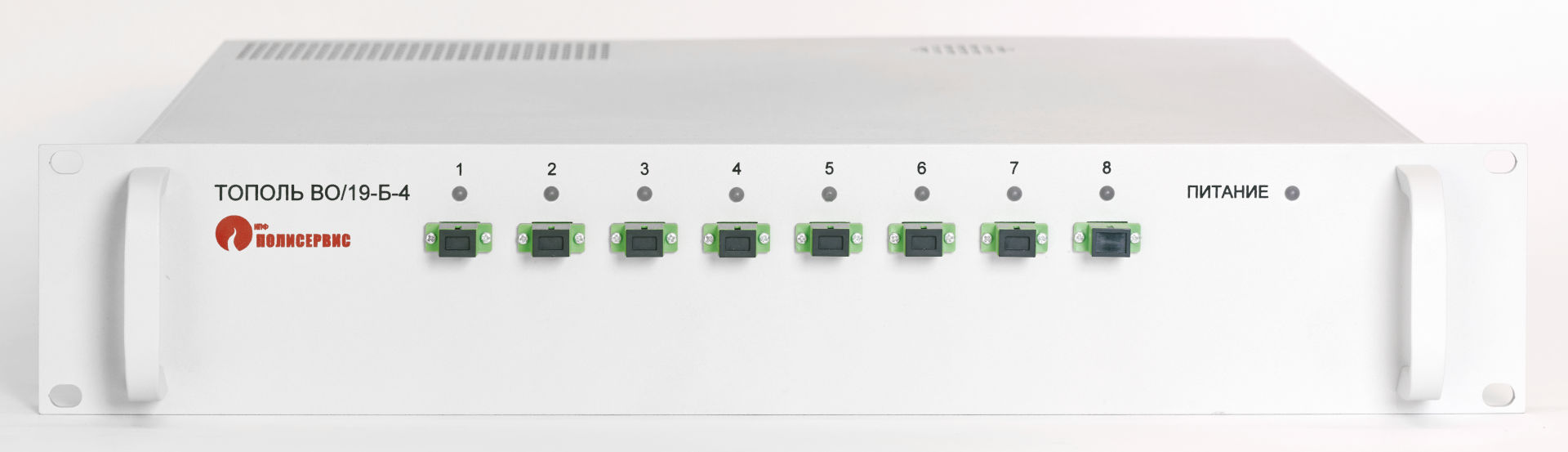

Блоки серии БОС и ТОПОЛЬ ВО/19-Б
Блоки БОС являются центральным узлом системы и позволяют организовать работу:
- системы сбора и обработки данных (ССОИ);
- системы многорубежной охранной сигнализации, основанной на разных физических принципах (СОС) на периметре и внутри помещений;
- системы видеонаблюдения и видеоаналитики (СОТ);
- системы охранного оповещения (СООП);
- системы охранного освещения (СОО);
- системы хранения данных (СХД);
- системы автоматического управления (АСУ), в том числе с функцией обнаружения утечки опасных газов;
- локальной вычислительной сети (ЛВС) по волоконно-оптической линии связи (ВОЛС) с топологией типа "кольцо" или "звезда";
- системы бесперебойного резервированного питания (БРП).
Маркировка БОС: А-Б-В
где:
- А базовое исполнение:
- Без буквы - исполнение по умолчанию для объектов общей и транспортной безопасности с сертификатом транспортной безопасности, в соответствии с требованием Постановления Правительства РФ №969;
- К = "Кедр" - исполнение для объектов энергетического комплекса с сертификатом о соответствии требованиям МЭК 61850;
- Б - комплектация блока
- БОС - блоки обработки без возможности подключение оптоволоконных чувствительных элементов;
- ТОПОЛЬ ВО/19-Б - блоки обработки с возможностью подключения оптоволоконных чувствительных элементов ВО-КВ и ВО-КС;
- В - количество зон (оптоволоконных входов) периметральной охраны системы Тополь, типовые варианты 8/11/22/24/33/48. Каждый оптоволоконный вход может использоваться для создания независимой вибрационной или сейсмической зоны охраны периметра. Количество зон охраны, формируемых с помощью извещателей других типов (подключаемых через сборщики сухих контактов или через интегрированные протоколы передачи данных) - не ограничено.
Типовые конфигурации:
| Наименование | Комплектация |
|---|---|
| ТОПОЛЬ ВО/19-Б-8 | 8 оптоволоконных зон системы периметральной охраны, без встроенного источника резервированного питания, подключение 64 IP-видеокамер, сертификат транспортной безопасности |
| ТОПОЛЬ ВО/19-Б-11 | 11 оптоволоконных зон системы периметральной охраны, без встроенного источника резервированного питания, подключение 64 IP-видеокамер, сертификат транспортной безопасности |
| ТОПОЛЬ ВО/19-Б-22 | 22 оптоволоконные зоны системы периметральной охраны, без встроенного источника резервированного питания, подключение 64 IP-видеокамер, сертификат транспортной безопасности |
| ТОПОЛЬ ВО/19-Б-24 | 24 оптоволоконные зоны системы периметральной охраны, без встроенного источника резервированного питания, подключение 64 IP-видеокамер, сертификат транспортной безопасности |
| ТОПОЛЬ ВО/19-Б-33 | 33 оптоволоконные зоны системы периметральной охраны, без встроенного источника резервированного питания, подключение 64 IP-видеокамер, сертификат транспортной безопасности |
| ТОПОЛЬ ВО/19-Б-48 | 48 оптоволоконных зон системы периметральной охраны, без встроенного источника резервированного питания, подключение 64 IP-видеокамер, сертификат транспортной безопасности |
| К-ИСБ-48-1-256 | 2 ТОПОЛЬ ВО/19-Б-24 в составе стойки К-ИСБ: 48 оптоволоконных зон системы периметральной охраны, встроенный источник резервированного питания, подключение 256 IP-видеокамер, сертификат МЭК 61850 |
| К-ИСБ-96-1-512 | 4 ТОПОЛЬ ВО/19-Б-24 в составе стойки К-ИСБ: 96 оптоволоконных зон системы периметральной охраны, встроенный источник резервированного питания, подключение 512 IP-видеокамер, сертификат МЭК 61850 |
