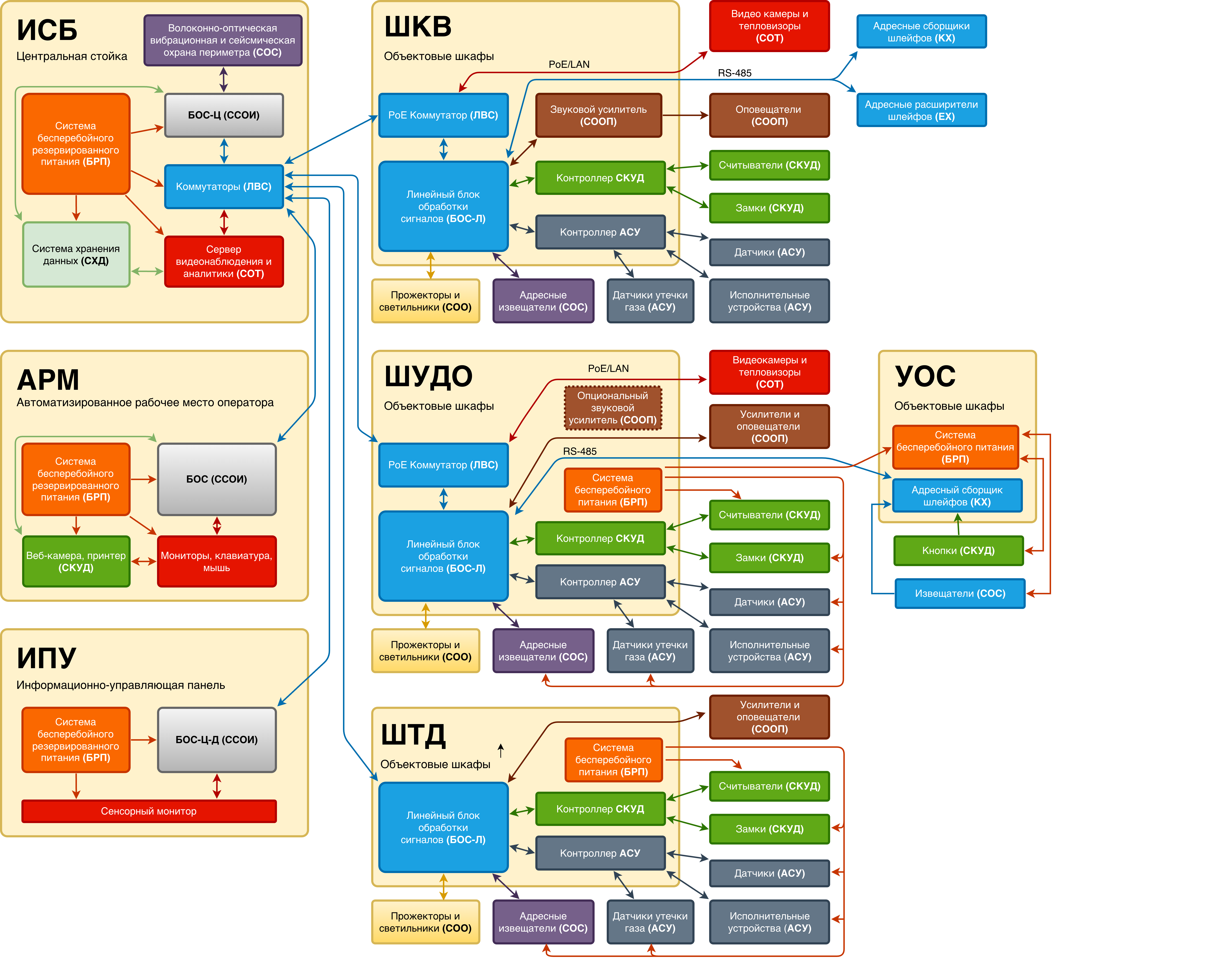

Объектовые шкафы

Объектовые шкафы позволяют организовать сбор, передачу, обработку и временное хранение данных со всего объекта. Шкафы поставляются полностью собранными и готовыми к монтажу на объекте.
Шкафы рассчитаны на работу со стойками ИСБ.

Комплектации и наименование

Маркировка шкафов: А-Б

где:

• А базовое исполнение:
  • Без буквы - исполнение по умолчанию для объектов общей и транспортной безопасности с сертификатом транспортной безопасности, в соответствии с требованием Постановления Правительства РФ №969;
  • К = "Кедр" - исполнение для объектов энергетического комплекса с сертификатом о соответствии требованиям МЭК 61850;
• Б Наименование шкафа, указывающее на его комплектацию и функциональное назначение:
  • Шкафы ШКВ обеспечивают полный функционал системы (сбор и обработка информации, периметральная и внутренняя охрана, речевое оповещение, охранное освещение, контроль и управление доступом, видеонаблюдение) во всепогодном уличном корпусе с подогревом;
  • Шкафы ШК обеспечивают сбор и обработки информации, внутренняя охрана, речевое оповещение, контроль и управление доступом, видеонаблюдение) внутри помещений;
  • Шкафы ШУДО обеспечивают функционал системы бесперебойного питания, позволяя организовать узел коммутации для системы охраны, контроля и управления доступом. Могут быть дополнительно оснащены встроенным звуковым усилителем или использовать внешний усилитель для реализации функционала системы оповещения;
  • Шкафы ШТД обеспечивают законченный функционал точки СКУД, подключения датчиков и исполнительных устройств с организацией бесперебойного питания;
  • Шкафы УОС обеспечивают функционал адресных расширителей для подключения датчиков. Могут подключаться к любым шкафам или непосредственно к центральной стойке по интерфейсу RS-485;

Характеристика	ШКВ	ШКВ-54	ШК	ШУДО	ШТД	УОС
Оптические кроссы	2x8 портов	2x8 портов	2x8 портов	-	-
Коммутатор ЛВС	2xSFP+7xPoE	2xSFP+7xPoE	2xSFP+15xPoE	2xSFP+7xRJ45	1xRJ45	-
Управление нагрузками	220В 6х16А	48..54В 600Вт 6 каналов	220В 2х10А или 24В 2х10А + 60В 6х100мА	220В 2х10А или 24В 2х10А + 60В 6х100мА	220В 2х10А или 24В 2х10А + 60В 6х100мА	-
Питание внешних устройств	24В 3А	24В 3А	24В 3А	24В 1.5А + 12В 1.5А	24В 2.5А	12В 0.5А
Кол-во точек доступа	2	2	2	2	2	-
Кол-во линейных аудиовыходов	2	2	2	2	2	-
Кол-во линий звукового оповещения 100 В	1	1	1	-	-	-
Звуковой усилитель	80 Вт	80 Вт	80 Вт	Внешний	Внешний	-
Степень защиты	IP65	IP65	IP20	IP20	IP20	IP20
Температура эксплуатации	-60°С..+40°С	-60°С..+40°С	-10°С..+40°С	-10°С..+40°С*	-10°С..+40°С*	-10°С..+40°С*

*Шкафы ШУДО, ШТД и УОС могут выпускаться с расширенным температурным диапазоном -60С..+40С в исполнении 5 по специальному заказу

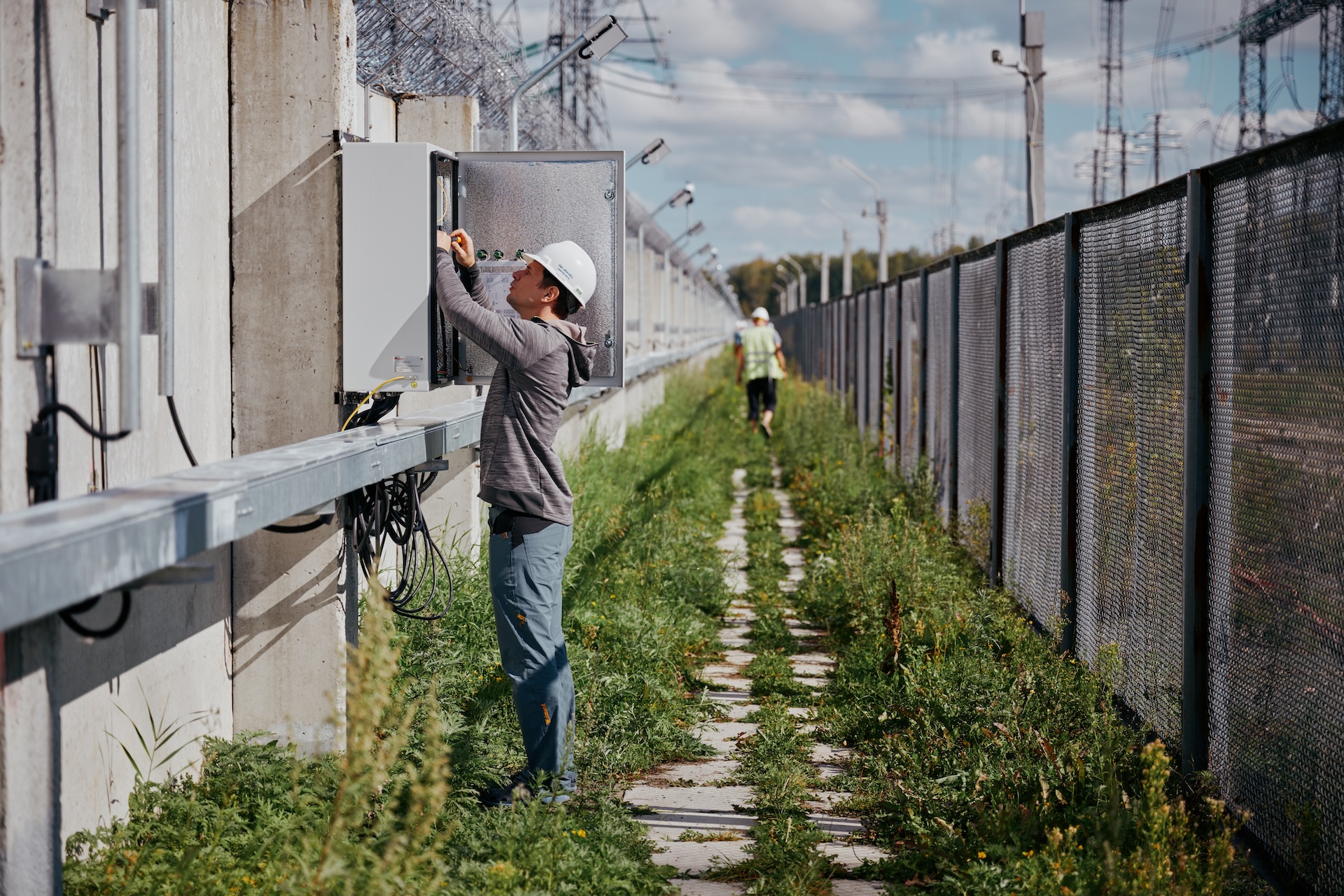

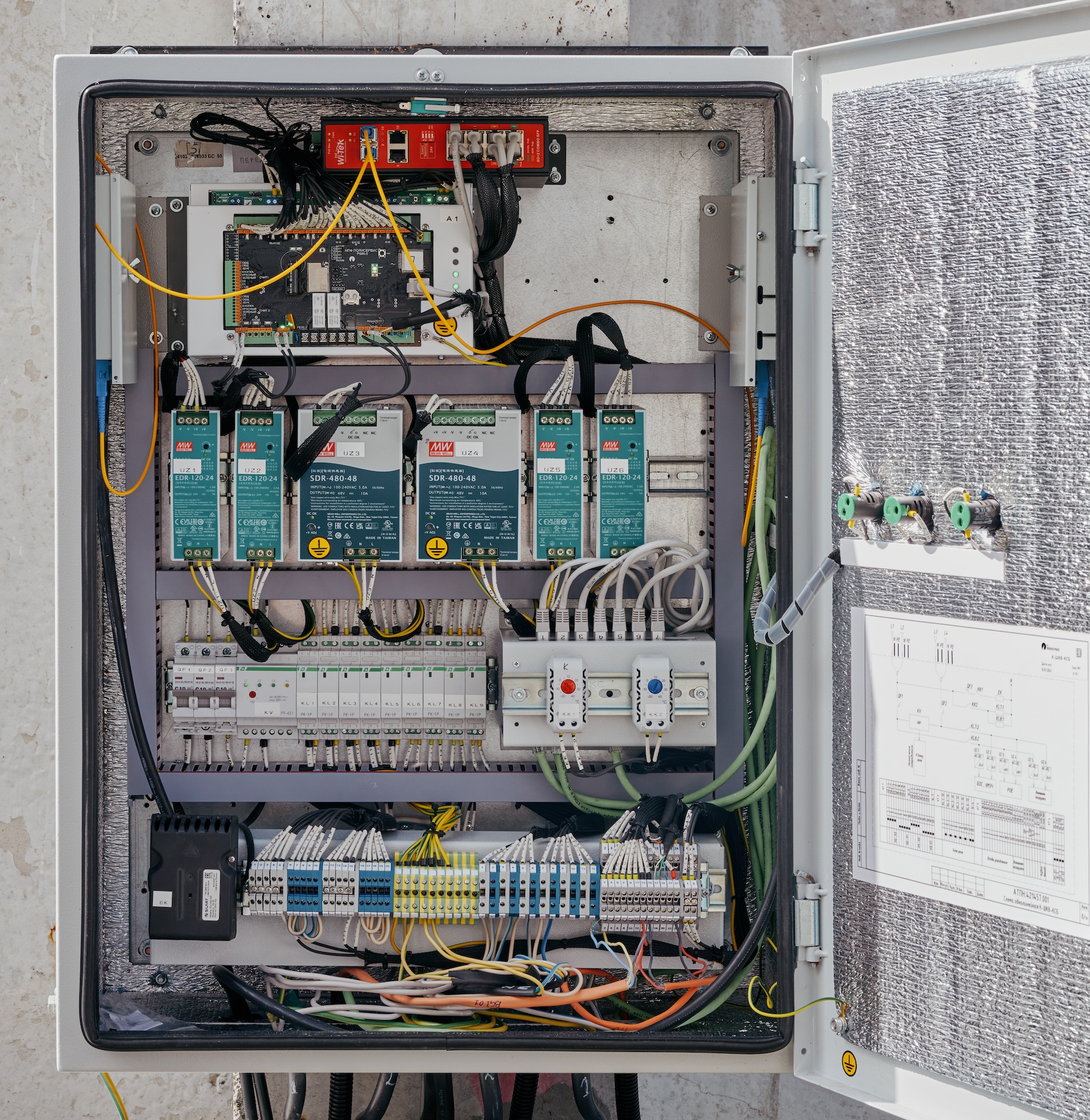

Шкафы ШКВ и ШКВ-54

Шкафы ШКВ позволяют организовать на периметре:

• распределение резервированного питания от двух источников питания ~220/380 В;
• кроссирование оптической магистрали чувствительного элемента ВО-КВ/ВО-КС;
• кроссирование оптической магистрали локальной вычислительной сети;
• кольцевую схему построения локальной вычислительной сети на скорости 1 Гб/с;
• подключение к локальной вычислительной сети и питание по PoE 7 независимых устройств;
• подключение к системе Тополь 6 независимых извещаталей с выходом "сухой контакт";
• питание извещателей и исполнительных устройств напряжением 24 В и суммарным током до 3 А;
• сбор данных по двум независимым гальванически развязанным интерфейсам RS-485;
• звуковое и речевое оповещение;
• контроль и управление доступом через одну точку доступа по схеме "считыватель на вход + считыватель на выход", либо "буферный вход с двумя считывателями на вход";
• контроль и управление доступом через две точки доступа по схеме "считыватель на вход + кнопка на выход", либо "кнопка на вход и считыватель на выход";
• подключение двух считывателей с интерфейсом Wiegand;
• подключение двух замков или одного замка и управляемой нагрузки 12/24/220 В;
• автоматическое отключение автоматики при формировании сигнала "Пожар" внешней системой пожарной охраны.

Отличие между шкафами ШКВ и ШКВ-54 заключается в управлении нагрузками: шкафы ШКВ управляют нагрузками 220 В, транслируя входное напряжение питания шкафа, шкафы ШКВ-54 имеют встроенные регулируемые источники питания для управления нагрузками 48-54 В с безразрывным (без токовой паузы) переключением на резервный ввод питания.

• ШКВ: управление 6 нагрузками (освещение, исполнительные механизмы) с рабочим напряжением 220 В и потреблением до 16 А каждая;
• ШКВ-54: управление 6 нагрузками (освещение, исполнительные механизмы) с рабочим напряжением 48-54 В суммарной мощностью до 600 Вт с вводом резервной линии питания без токовой паузы.

Внешние соединения:

• 2 оптических кросса по 8 портов;
• IP-устройства (видеокамеры) – до 7 шт. (2 шт. до 60 Вт PoE + 5 шт. до 30 Вт PoE), не более 100м;
• Вход «Сухой контакт» - до 6 устройств;
• Питание 24В для внешних устройств - 24В/3А;
• Интерфейс RS-485 – две линии с гальванической развязкой;
• Подключение оповещателей – одна линия 100В до 80 Вт на линию;
• Подключение электропитания шкафа – дублированные источники ~220/380В;
• Вход ~220В для освещения и обогрева;
• Считыватель с интерфейсом Wiegand – 2 шт.;
• Кнопка выхода – 2 шт.;
• Шина заземления;
• Подключение освещения: светильники 220В, управление за счет подачи напряжения, подключение до 6 линий, до 16А на каждую линию.

Собственное потребление без учета внешней нагрузки:

• Шкаф - 60Вт при ~220В;
• Обогрев шкафа - 970 Вт при ~220В.

Габариты (ВхШхГ): 1023х600х309 (с выступающими лампочками и кабельными вводами, сам корпус 1000х600х300 мм)

Вес:

• ШКВ - 47,5 кг
• ШКВ-54 - 53,5 кг

Степень защиты: IP65
Температура эксплуатации: -60°С..+40°С

Шкафы ШК

Шкафы ШК позволяют организовать в помещении:

• распределение резервированного питания от двух источников питания ~220/380 В;
• кроссирование оптической магистрали локальной вычислительной сети;
• кольцевую схему построения локальной вычислительной сети на скорости 1 Гб/с;
• подключение к локальной вычислительной сети и питание по PoE 15 независимых устройств;
• подключение к системе Тополь 6 независимых извещаталей с выходом "сухой контакт";
• питание извещателей и исполнительных устройств напряжением 24 В и суммарным током до 3 А;
• сбор данных по двум независимым гальванически развязанным интерфейсам RS-485;
• звуковое и речевое оповещение;
• контроль и управление доступом через одну точку доступа по схеме "считыватель на вход + считыватель на выход", либо "буферный вход с двумя считывателями на вход";
• контроль и управление доступом через две точки доступа по схеме "считыватель на вход + кнопка на выход", либо "кнопка на вход и считыватель на выход";
• подключение двух считывателей с интерфейсом Wiegand;
• подключение двух замков или одного замка и управляемой нагрузки 12/24/220 В;
• автоматическое отключение автоматики при формировании сигнала "Пожар" внешней системой пожарной охраны.

Внешние соединения:

• оптические кроссы – 2 шт. по 8 портов;
• IP-устройства (видеокамеры) – до 15 шт., (4 шт. до 60 Вт PoE + 11 шт. до 30 Вт PoE), не более 100м;
• вход «Сухой контакт» - до 6 устройств;
• питание 24В для внешних устройств - 24 В / 3 А;
• интерфейс RS-485 – две линии с гальванической развязкой;
• подключение оповещателей – одна линия 100 В до 80 Вт на линию;
• подключение электропитания шкафа – дублированные источники питания ~220/380 В;
• считыватель с интерфейсом Wiegand – 2 шт.;
• кнопка выхода – 2 шт.;
• шина заземления.

Собственное потребление без учета внешней нагрузки: 80 Вт при ~220 В

Габариты (ВхШхГ): 1023х600х309 (с выступающими лампочками и кабельными вводами, сам корпус 1000х600х300 мм)

Вес: 48,5 кг
Степень защиты: IP20
Температура эксплуатации: -10°С..+40°С

Шкафы ШУДО

Шкафы ШУДО позволяют организовать в помещении:

• контроль и управление доступом через одну точку доступа по схеме "считыватель на вход + считыватель на выход", либо "буферный вход с двумя считывателями на вход";
• контроль и управление доступом через две точки доступа по схеме "считыватель на вход + кнопка на выход", либо "кнопка на вход и считыватель на выход";
• подключение двух считывателей с интерфейсом Wiegand;
• подключение двух замков или одного замка и управляемой нагрузки 12/24/220 В;
• автоматическое отключение автоматики при формировании сигнала "Пожар" внешней системой пожарной охраны;
• питание извещателей и исполнительных устройств (в том числе замков) резервированным напряжением 24 В суммарным током до 1.5 А и резервированным напряжением 12 В суммарным током до 1.5 А;
• подключение 6 управляемых нагрузок через внешние силовые реле;
• кольцевую схему построения локальной вычислительной сети на скорости 1 Гб/с;
• подключение к локальной сети 7 независимых устройств;
• подключение к системе Тополь 10 независимых извещаталей с выходом "сухой контакт";
• сбор данных по двум независимым гальванически развязанным интерфейсам RS-485;
• звуковое и речевое оповещение при использовании внешнего звукового усилителя.

Внешние соединения:

• 2 SFP-порта + 7 портов RJ45;
• Интерфейс RS-485 – две линии;
• Выход питания 12 В 1,5 А;
• Выход питания 24 В 1,5 А;
• Возможность установки 2 АКБ емкостью до 15 А*ч каждая (в комплект поставки не входят);
• Считыватель с интерфейсом Wiegand – 2 шт.;
• Кнопка выхода – 2 шт.;
• Выходы управления «сухие контакты» - 6 шт., до 60 В 100 мА на выход;
• Вход управления сигнал «Пожар» от СПС;
• Входы управления «сухие контакты» - 10 шт.;
• Подключение электропитания шкафа – ~220 B 50 Гц;
• Шина заземления.

Собственное потребление без учета внешней нагрузки: 6 Вт при ~220 В

Габариты (ВхШхГ) 423х300х234 мм (с выступающими лампочками и кабельными вводами, без них сам корпус 400х300х225мм)

Вес: 9,3 кг
Степень защиты: IP20
Температура эксплуатации: -10°С..+40°С (-60°С..+40°С для исп. 5)

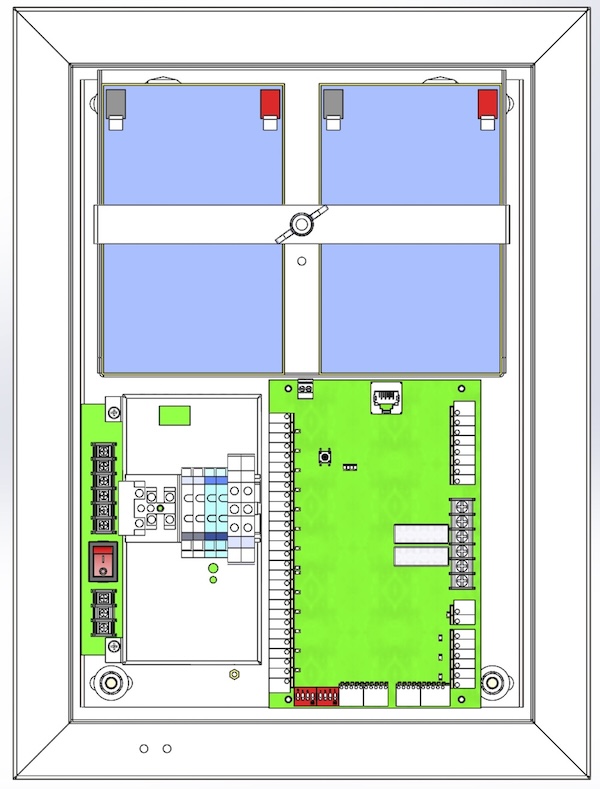

Шкафы ШТД

Шкафы ШТД позволяют организовать в помещении:

• контроль и управление доступом через одну точку доступа по схеме "считыватель на вход + считыватель на выход", либо "буферный вход с двумя считывателями на вход";
• контроль и управление доступом через две точки доступа по схеме "считыватель на вход + кнопка на выход", либо "кнопка на вход и считыватель на выход";
• подключение двух считывателей с интерфейсом Wiegand;
• подключение двух замков или одного замка и управляемой нагрузки 24/220 В;
• питание извещателей и исполнительных устройств (в том числе замков) резервированным напряжением 24 В суммарным током до 2.5 А;
• автоматическое отключение автоматики при формировании сигнала "Пожар" внешней системой пожарной охраны;
• подключение 6 управляемых нагрузок через внешние силовые реле;
• подключение к системе Тополь 10 независимых извещаталей с выходом "сухой контакт";
• сбор данных по двум независимым гальванически развязанным интерфейсам RS-485;
• звуковое и речевое оповещение при использовании внешнего звукового усилителя.

Внешние соединения:

• порт LAN – для подключения к ЛВС;
• считыватель с интерфейсом Wiegand – 2 шт.;
• кнопка выхода – 2 шт.;
• выходы управления «сухие контакты» - 6 шт., до 60 В 100 мА на выход;
• вход управления -сигнал «Пожар» от СПС;
• входы управления «сухие контакты» - 10 шт.;
• питание 24 В для внешних устройств - до 2,5 А;
• интерфейс RS-485 – две линии;
• релейный выход – 2 шт. до 10А DC/до 16А АC;
• вход питания ~220 В 50 Гц;
• шина заземления/

Собственное потребление без учета внешней нагрузки: 4 Вт при ~220В;

Габариты (ВхШхГ) 423х300х164мм (с выступающими лампочками и кабельными вводами, без них сам корпус 400х300х155мм)

Вес: 6,5 кг
Степень защиты: IP20
Температура эксплуатации: -10°С..+40°С (-60°С..+40°С для исп. 5)

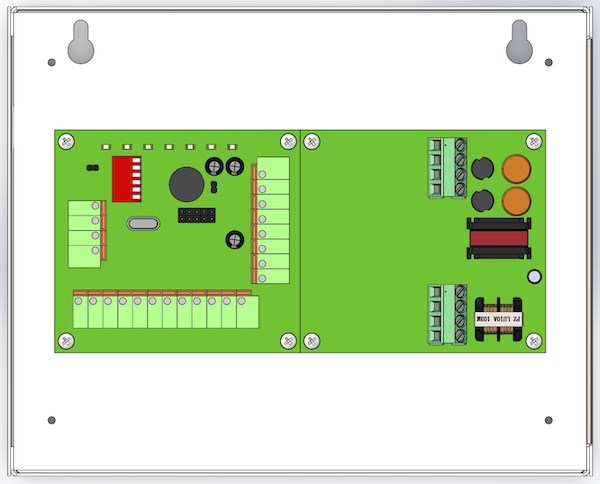

Узел охранной сигнализации УОС

Используется для подключения и питания извещателей с выходом типа "сухой контакт" в удаленных от основных шкафов местах, подключается по интерфейсу RS-485 к любому шкафу или непосредственно к стойке ИСБ.
В одной линии RS-485 протяженностью до 1000 метров могут быть одновременно подключены до 64 УОС, возможно комбинирование в одной линии УОС и приборов серии КХ-6-3 и ЕХ-6-3.

Внешние соединения:

• вход «сухой контакт» - до 6 устройств;
• питание для внешних устройств 12В, до 0,5А;
• интерфейс RS-485 – одна линия;
• вход питания 24 В;
• шина заземления.

Собственное потребление без учета внешней нагрузки: 3 Вт при 24 В

Габариты (ВхШхГ): 95x240х60

Вес: 2 кг Степень защиты: IP20
Температура эксплуатации: -10°С..+40°С (-60°С..+40°С для исп. 5)

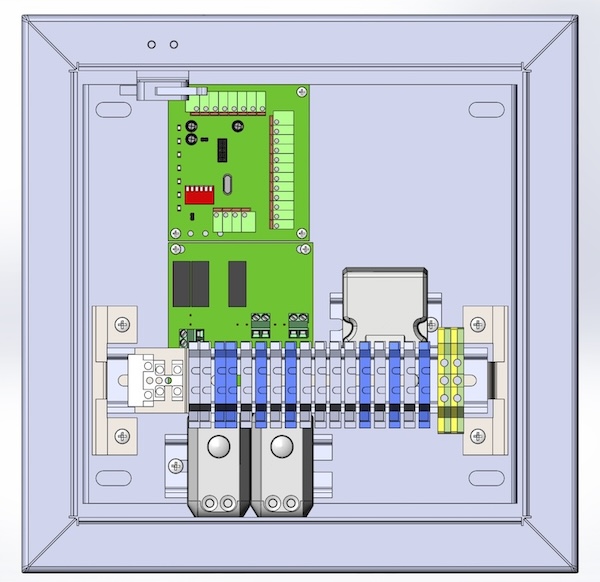

УОС исп.5 :

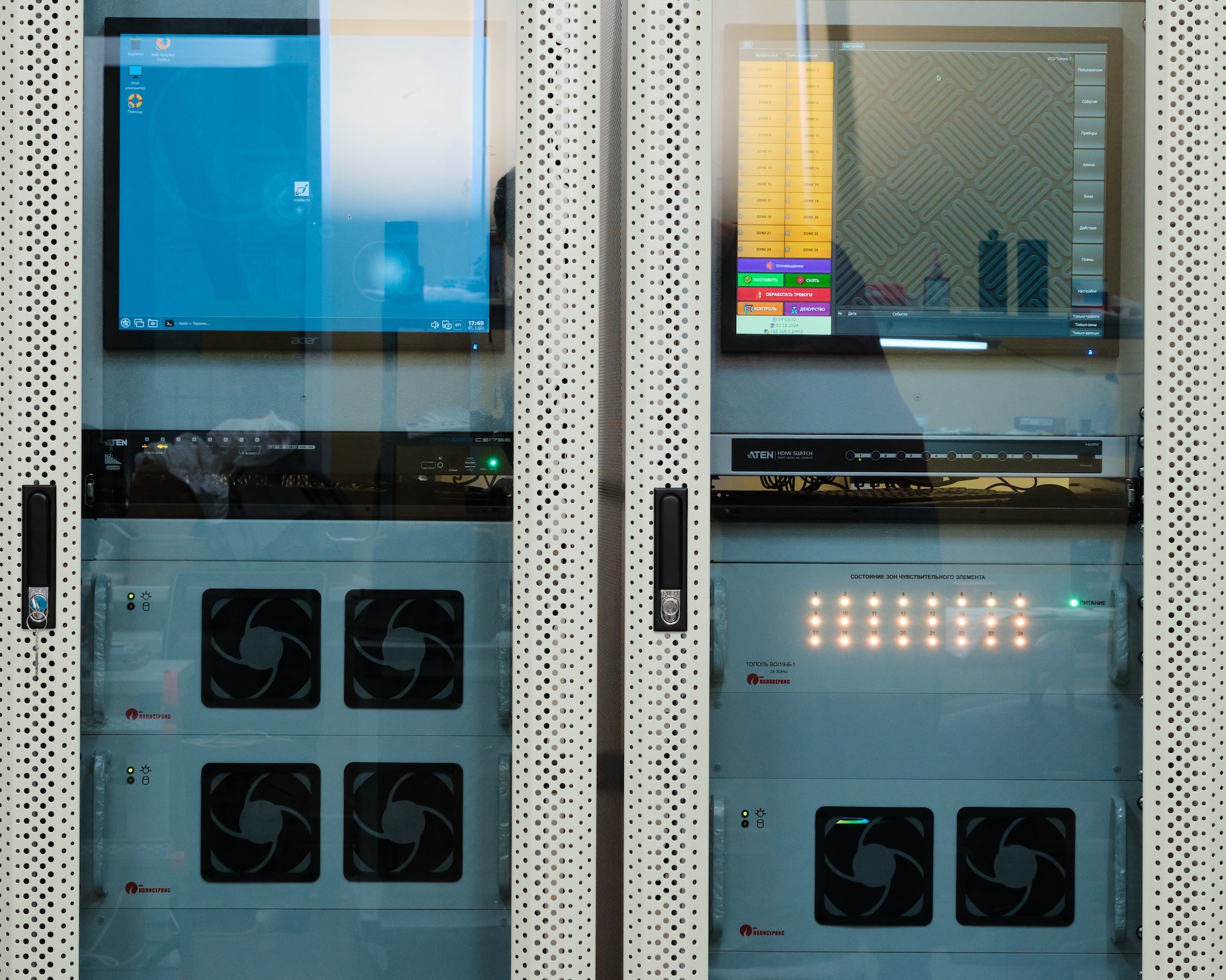

Стойки обработки и хранения данных

Интегрированные стойки позволяют организовать сбор, обработку и хранение данных со всего объекта.

Стойки поставляются полностью собранными и готовыми к монтажу на объекте.

Комплектации и наименование

Наименование стоек указывает на их комплектацию и функциональное назначение:

• стойки ИСБ обеспечивают полный функционал системы (система сбора и обработки информации, периметральная и внутренняя охрана, речевое оповещение, контроль и управление доступом, видеонаблюдение);
• стойки СОТ обеспечивают только функционал системы видеонаблюдения (сбор, хранение и обработка данных, видеоаналитика).

Стойки рассчитаны на работу со шкафами серий ШКВ, ШК, ШТД, ШУДО, УОС и приборами серии АРМ и ИПУ.

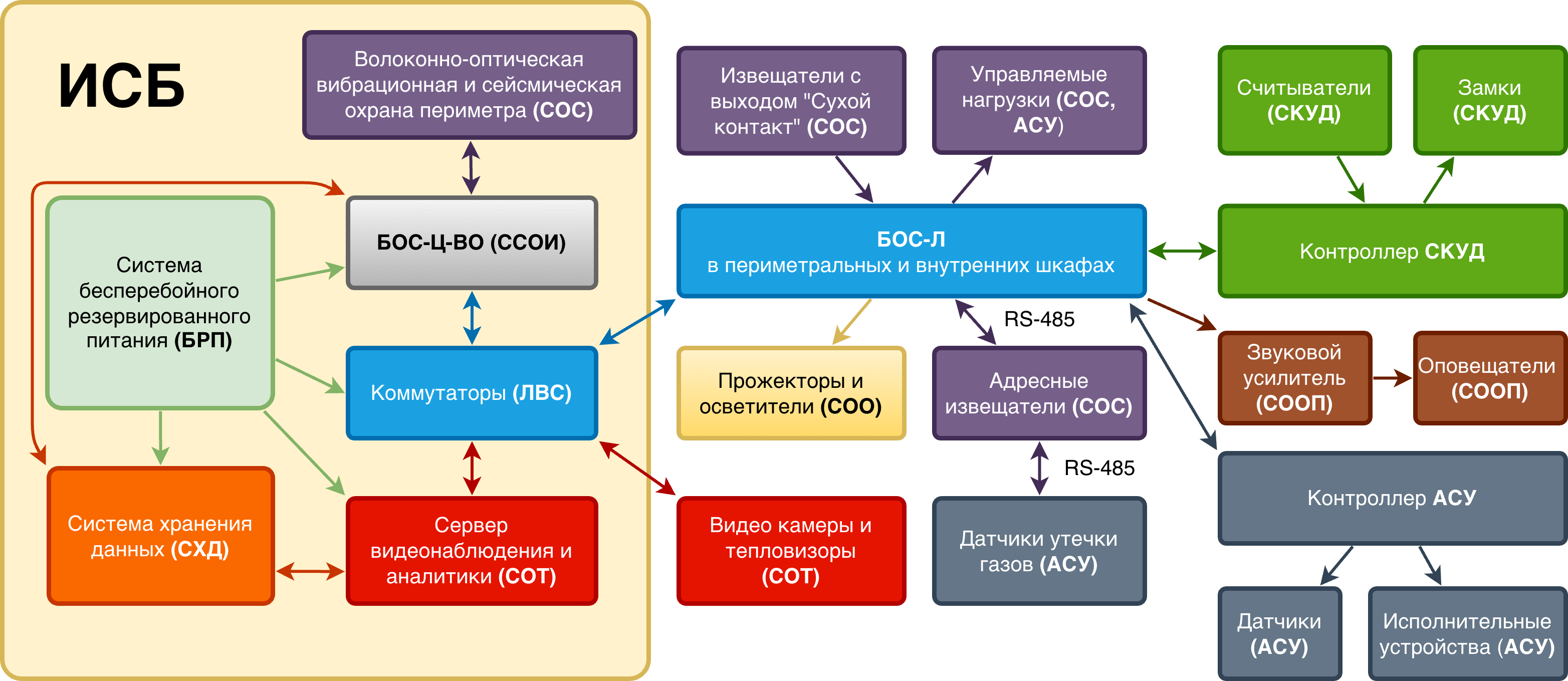

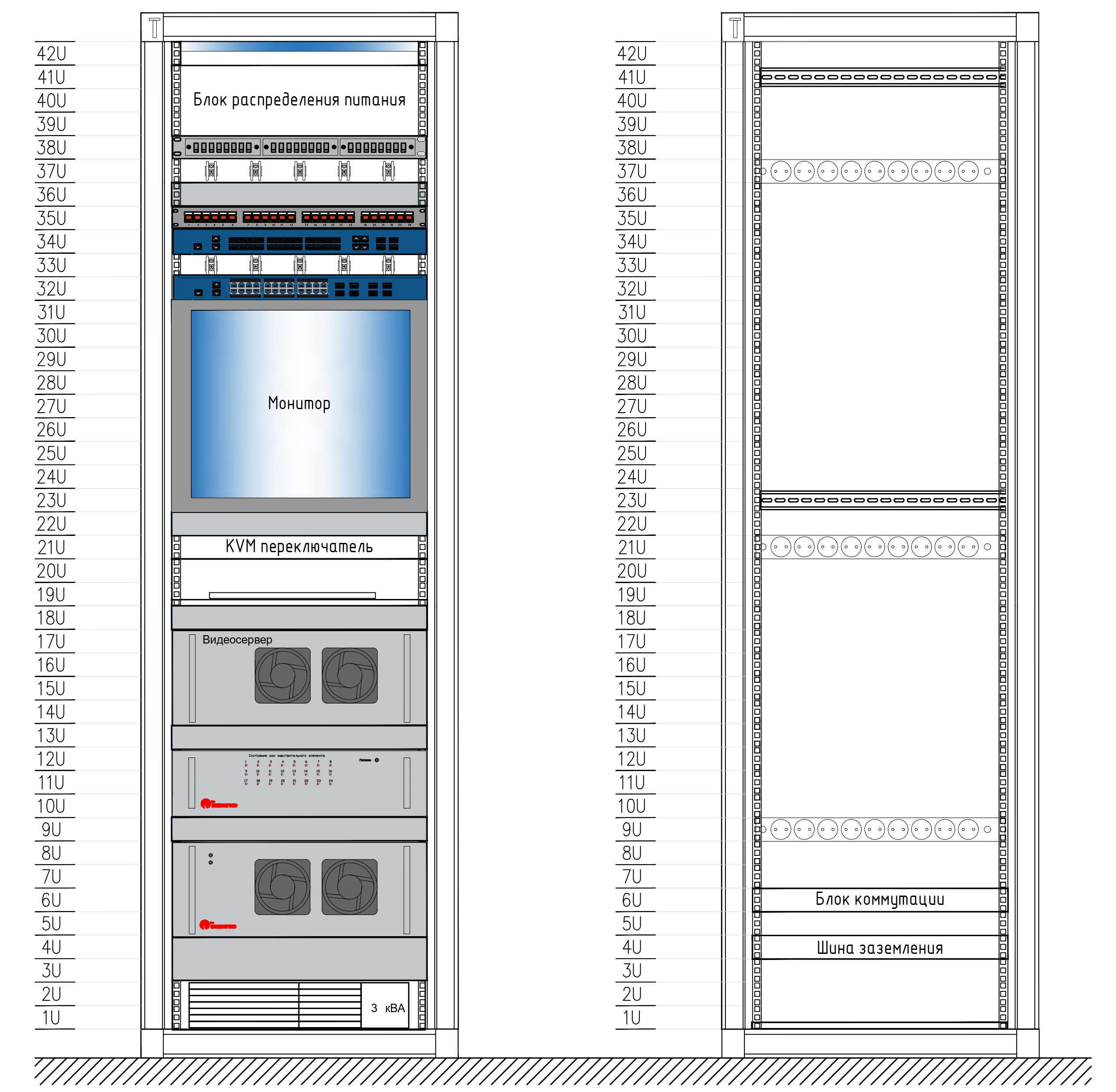

Интегрированные стойки безопасности ИСБ

Стойки ИСБ являются центральным узлом системы и позволяют организовать работу:

• системы сбора и обработки данных (ССОИ);
• системы охранной сигнализации (СОС) на периметре и внутри помещений;
• системы видеонаблюдения и видеоаналитики (СОТ);
• системы охранного оповещения (СООП);
• системы охранного освещения (СОО);
• системы хранения данных (СХД);
• системы автоматического управления (АСУ), в том числе с функцией обнаружения утечки опасных газов;
• локальной вычислительной сети (ЛВС) по волоконно-оптической линии связи (ВОЛС) с топологией типа "кольцо" или "звезда";
• системы бесперебойного резервированного питания (БРП).

Маркировка стоек: А-ИСБ-Б-В-Г

где:

• А базовое исполнение:
  • Без буквы - исполнение по умолчанию для объектов общей и транспортной безопасности с сертификатом транспортной безопасности, в соответствии с требованием Постановления Правительства РФ №969;
  • К = "Кедр" - исполнение для объектов энергетического комплекса с сертификатом о соответствии требованиям МЭК 61850;
• Б количество оптоволоконных входов (зон) системы периметральной охраны Тополь-ВО, типовые варианты 8/12/24/48/96. Каждый оптоволоконный вход может использоваться для создания независимой вибрационной или сейсмической зоны охраны периметра. Количество зон охраны, формируемых с помощью извещателей других типов (подключаемых через сборщики сухих контактов или через интегрированные протоколы передачи данных), не ограничено.
• В наличие встроенного источника бесперебойного питания:
  • 0 - источник бесперебойного питания отсутствует (стойка запитывается от внешнего источника бесперебойного питания или резервированной сети);
  • 1 - источник бесперебойного питания встроен в стойку. Емкость аккумуляторных батарей можно выбрать при заказе стойки;
• Г количество IP-видеокамер, которые может обслуживать встроенная система видеонаблюдения. Состав детекторов видеоаналитики и время хранения видео архива можно выбрать при заказе стойки.

Пример типовых конфигураций:

Наименование	Комплектация
ИСБ-12-0-90	12 оптоволоконных зон системы периметральной охраны, без встроенного источника резервированного питания, подключение 90 IP-видеокамер, сертификат транспортной безопасности
К-ИСБ-24-1-0	24 оптоволоконных зон системы периметральной охраны, встроенный источник резервированного питания, без встроенной системы видеонаблюдения, сертификат МЭК 61850
К-ИСБ-96-1-512	96 оптоволоконных зон системы периметральной охраны, встроенный источник резервированного питания, подключение 512 IP-видеокамер, сертификат МЭК 61850

Стойки видеонаблюдения СОТ

Маркировка стоек: А-СОТ-Б-В

где:

• А базовое исполнение:
  • Без буквы - исполнение по умолчанию для объектов общей и транспортной безопасности с сертификатом транспортной безопасности, в соответствии с требованием Постановления Правительства РФ №969;
  • К = "Кедр" - исполнение для объектов энергетического комплекса с сертификатом о соответствии требованиям МЭК 61850;
• Б количество IP-видеокамер, которые может обслуживать встроенная система видеонаблюдения. Состав детекторов видеоаналитики и время хранения видеоархива можно выбрать при заказе стойки.
• В емкость встроенной системы хранения данных в терабайтах (ТБ).

Пример типовых конфигураций:

Наименование	Комплектация
СОТ-80-10	подключение 80 IP-видеокамер, емкость системы хранения данных 10 ТБ, сертификат транспортной безопасности
К-СОТ-512-2048	подключение 512 IP-видеокамер, емкость системы хранения данных 2048 ТБ (2 ПБ), сертификат МЭК 61850

Примеры конфигураций

Пример конфигурации стойки ИСБ с оптоволоконным блоком обработки сигналов, резервным блоком обработки сигналов, монитором, KVM переключателем и местом для установки серверов видеонаблюдения.
