Оптические извещатели

• простое и недорогое решение для охраны периметра или формирования дополнительного рубежа;
• контроль подхода к ограждению, переброса или преодоления ограждения без касания;
• возможность использования без ограждения и формирования скрытных и необнаруживаемых рубежей.

Пассивные ИК извещатели ИД

Прибор	Протяженность охраняемой зоны	Форма зоны обнаружения	Температура эксплуатации
ИД2-50	50 метров	Коридорная	-40..+50C
ИД2-50 исп.5 (Арктика)	50 метров	Коридорная	-55..+50C
ИД2-50Ш	50 метров	Шторная	-40..+50C
ИД2-50Ш исп.5 (Арктика)	50 метров	Шторная	-55..+50C
ИД2-70	70 метров	Коридорная	-40..+50C
ИД2-70 исп.5 (Арктика)	70 метров	Коридорная	-55..+50C
ИД2-70Ш	70 метров	Шторная	-40..+50C
ИД2-70Ш исп.5 (Арктика)	70 метров	Шторная	-55..+50C
ИД2-100	100 метров	Коридорная	-40..+50C
ИД2-100 исп.5 (Арктика)	100 метров	Коридорная	-55..+50C
ИД2-12Е исп.5 (Арктика)	12 метров	Веерная	-55..+50C
ИД-12Е	12 метров	Веерная	-40..+50C
ИД-40	40 метров	Коридорная	-55..+50C
ИД-50	50 метров	Коридорная	-40..+50C

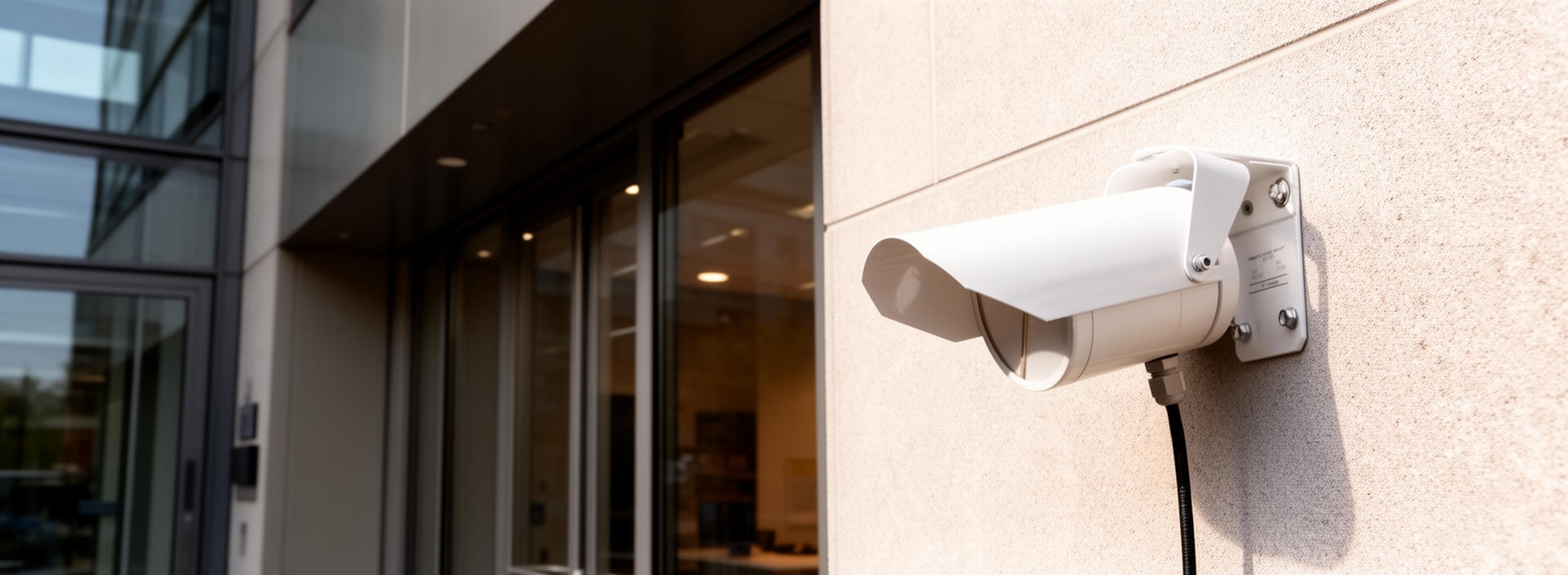

Принцип работы пассивных ИК извещателей основан на обнаружении разницы между температурами нарушителя и окружающего фона. Используются для построения периметральных рубежей охраны объектов, протяженных участков местности, фасадов жилых и промышленных зданий, а также внутри помещений.

Извещатели ИД способны работать в самых сложных помеховых условиях в широком диапазоне температур окружающей среды от -55℃ до +50℃.

Извещатели имеют выход типа “сухой контакт”, что позволяет подключать их к любым охранным пультам и сборщикам шлейфов.

Расширенные режимы обнаружения извещателей серии ИД2:

• Двухпороговый основной режим – извещение «Тревога» формируется при пересечении нарушителем обоих лучей диаграммы направленности независимо от направления движения;
• Двухпороговый с определением направления движения – извещение «Тревога» формируется только тогда, когда направление движения нарушителя совпадает с заданным;
• Однопороговый – извещение «Тревога» формируется при достижении сигналом обнаружения хотя бы одного порога. Такой режим позволяет фиксировать попытки преодоления охраняемого рубежа. Извещатель срабатывает, если нарушитель вошел в зону действия одного из лучей и повернул обратно.

Виды зон обнаружения

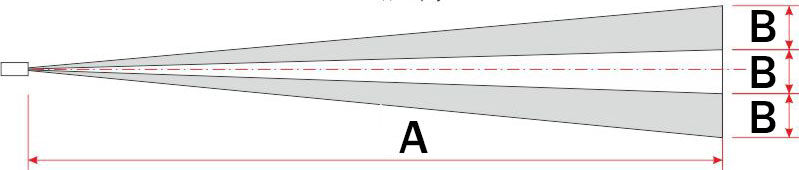

Коридорная - два расходящихся “луча”. Оптимальна при встречно-направленной или последовательной установке датчиков, когда мёртвую зону в непосредственной близости к извещателю закрывает соседний прибор.

Вид сверху:

Вид сбоку:

Прибор	A	B	C
ИД2-100	100 метров	0,7 метра	1,4 метра
ИД2-70	70 метров	1,33 метра	2 метра
ИД/ИД2-50	50 метров	1 метр	2 метра
ИД-40	40 метров	1,33 метра	2,5 метра

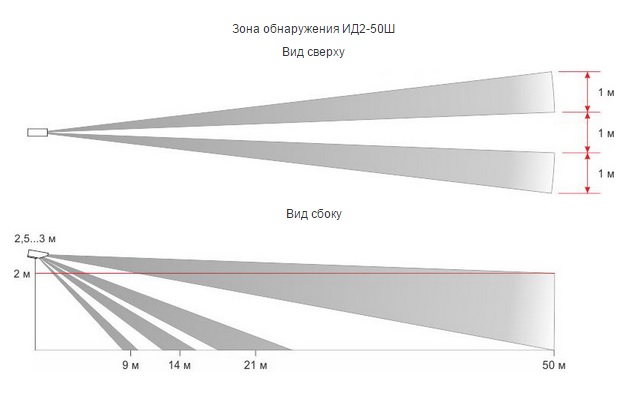

Шторная - два расходящихся “луча” + дополнительные “лучи” для защиты мёртвой зоны в непосредственной близости к датчику. Оптимальна когда нет возможности защитить место установки извещателя с помощью соседнего датчика.

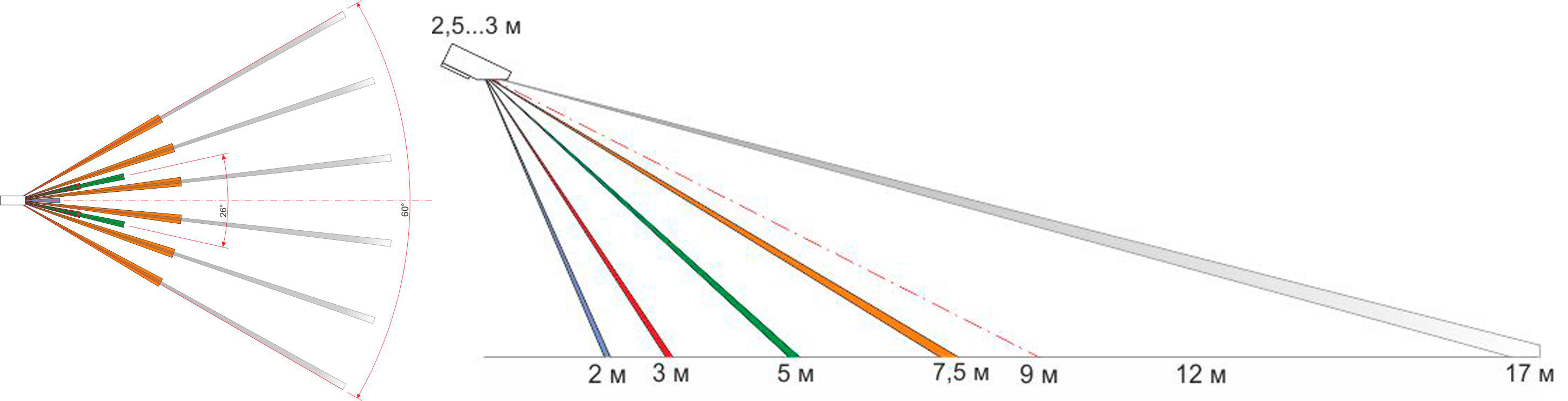

Веерная - множество расходящихся лучей в нескольких плоскостях. Оптимальна для защиты небольших площадок, проездов, ворот и калиток.

Варианты исполнения:

• "исп.5" имеет расширенный температурный диапазон от -55℃ до +50℃;
• "-1" имеет два шлейфа передачи извещения “Тревога” для формирования рубежей охраны повышенной помехозащищенности.

Активные ИК барьеры Акация

Предназначены для обнаружения и выдачи тревожного извещения на пост охраны при пересечении невидимой границы.
Применяются для построения рубежей охраны по периметру объектов.
Барьер состоит из передатчика и приемника, которые располагаются в зоне прямой взаимной видимости.
ИК-датчик формирует сигнал тревоги при прерывании луча, попадающего на фотоприемный блок.
Лучевые датчики позволяют сформировать очень узкую зону обнаружения, что особенно важно для охраны периметров, вокруг которых невозможно создать «зону отчуждения», свободную от ветвей и деревьев.

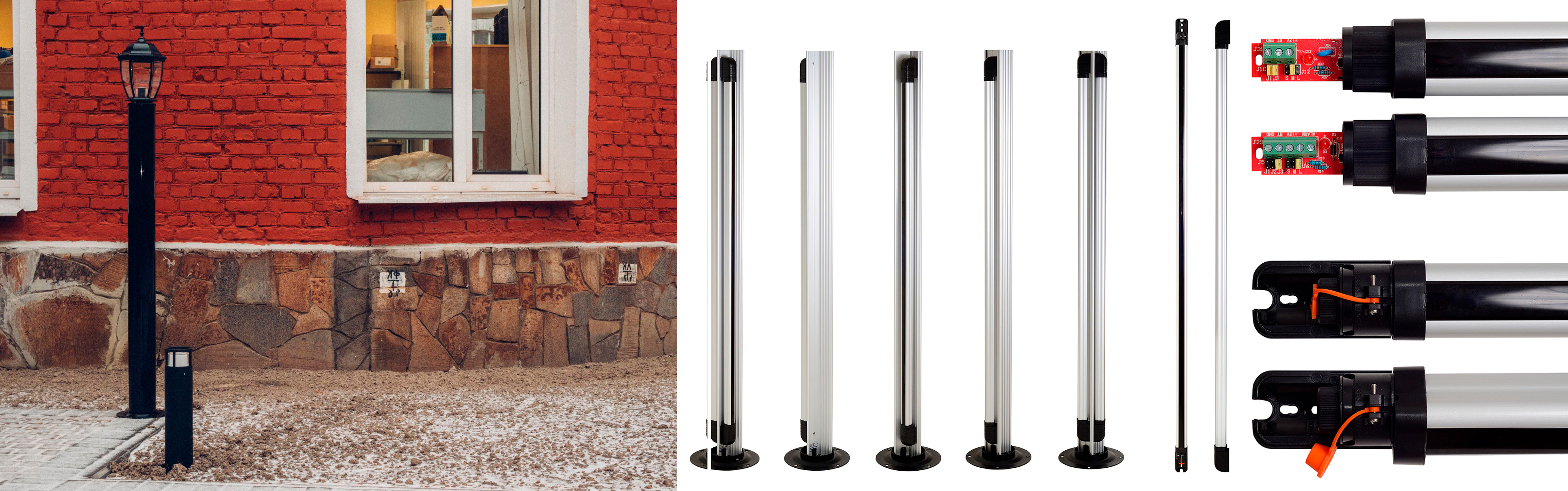

Извещатели замаскированы под осветительные декоративные столбы.
Башни поставляются в собранном виде и полностью готовы к монтажу.
Возможность выбора частотного канала позволяет устанавливать комплекты в непосредственной близости друг к другу
Напольный монтаж

Прибор	Количество ИК лучей
Акация-4	4
Акация-8	8

Характеристики
Степень защиты	IP65
Дальность действия	10-100 м
Температура эксплуатации	-30℃..+55℃
Материал корпуса	Пластик
Напряжение питания	12-18 В

Активные ИК барьеры ИВА

Извещатель инфракрасный активный многолучевой предназначен для выдачи тревожного извещения при попадании нарушителя в зону обнаружения.
Устанавливается на ворота, калитки, въезды и другие разрывы ограждений, проход через которые необходимо фиксировать.
Может использоваться для обнаружения факта переброса предмета через ограждение.

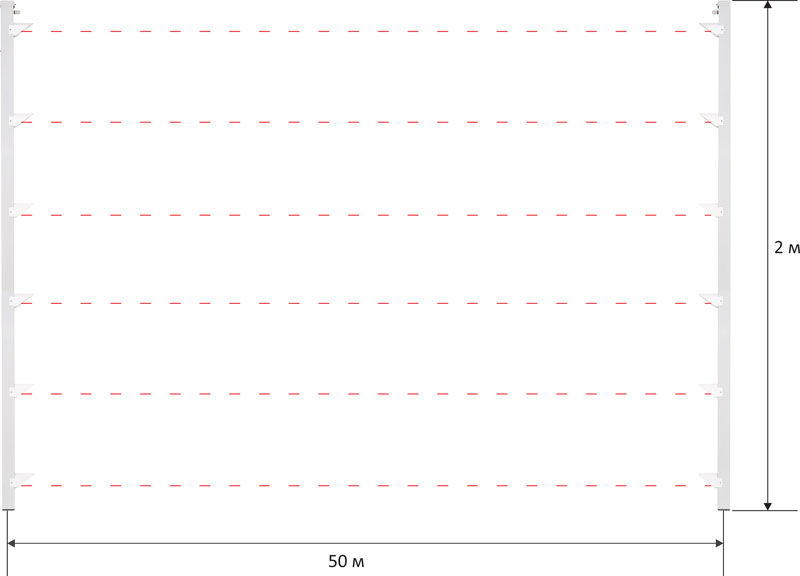

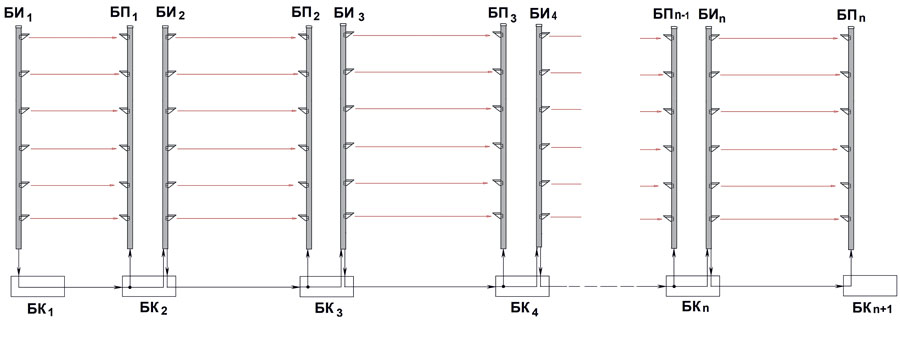

Извещатель состоит из двух стоек — блока излучателя (БИ) и блока приемника (БП), расположенных на противоположных сторонах охраняемой зоны, образующих ИК-барьер из шести лучей, а также блока коммутации Ива — для более удобного монтажа извещателя на объекте.

Форма зоны обнаружения - ИК-барьер из четырех/шести лучей

Прибор	Количество ИК-лучей	Дальность действия	Степень защиты	Температура эксплуатации	Напряжение питания
ИВА-4.1	4	2-50 метров	IP65	-40℃..+55℃	10..30 В
ИВА-6.1	6	2-50 метров	IP65	-40℃..+55℃	10..30 В

Активные ИК извещатели ТИС

Предназначены для выдачи тревожного извещения при пересечении нарушителем зоны обнаружения.

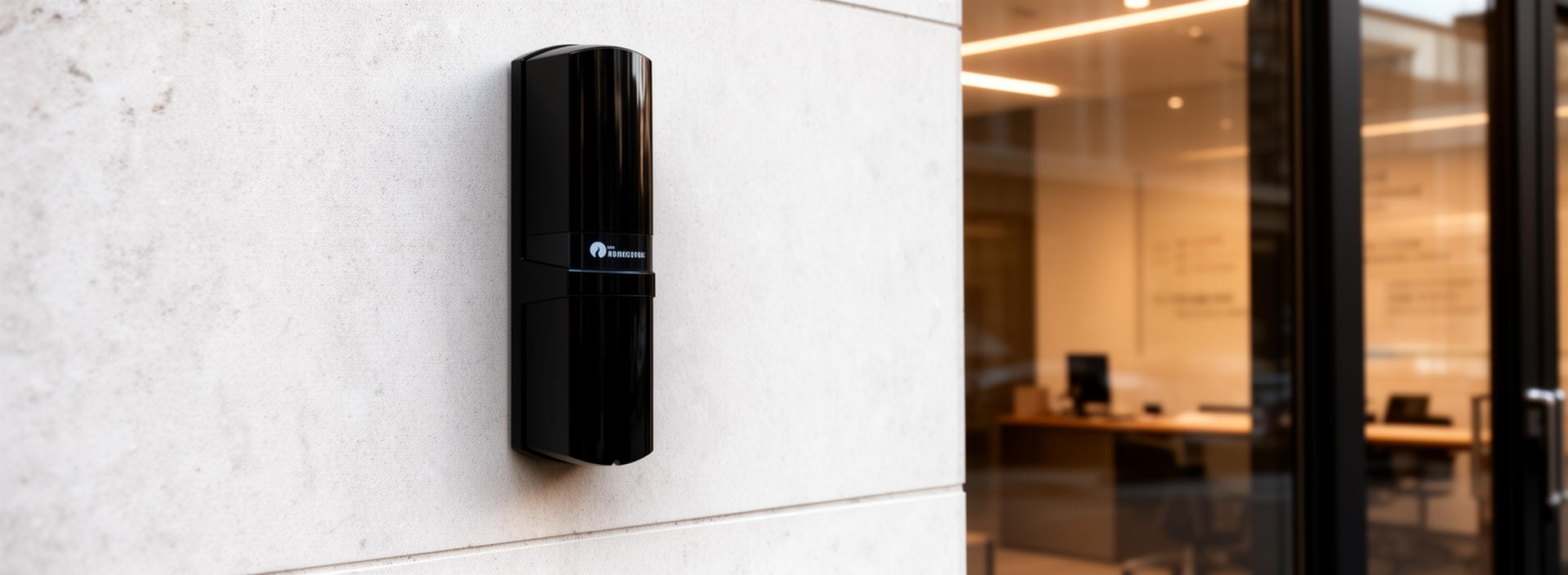

Применяется для построения рубежей охраны по периметру объектов, охраны дверей и окон.
Рекомендуется для объектов без зоны отчуждения.
Извещатель состоит из блоков излучателя (БИ) и приемника (БП) ИК излучения, устанавливаемых на противоположных сторонах охраняемой зоны, образующих ИК барьер из нескольких параллельных лучей, при пересечении которых выдается тревожное извещение.

Прибор	Количество ИК-лучей	Дальность действия	Степень защиты	Температура эксплуатации	Подогрев оптики	Напряжение питания
ТИС-4-100	4	100 метров	IP65	-40℃..+55℃	Да	11..30 В
ТИС-2-75	2	75 метров	IP65	-40℃..+55℃	Да	11..30 В
ТИС-1-15	1	3-20 метров	IP55	-25℃..+55℃	Нет	9..16 В

Активные ИК извещатели ИКС

Извещатель охранный инфракрасный активный линейный ИКС предназначен для выдачи тревожного извещения при пересечении нарушителем зоны обнаружения.
Применяется для построения рубежей охраны по периметру объектов.
Рекомендуется для объектов без зоны отчуждения.
Извещатель состоит из блоков излучателя (БИ) и приемника (БП) ИК излучения, устанавливаемых на противоположных сторонах охраняемой зоны, образующих ИК луч, при пересечении которого выдается тревожное извещение.

Используйте Прибор контроля ПК-02 для быстрой и удобной настройки.

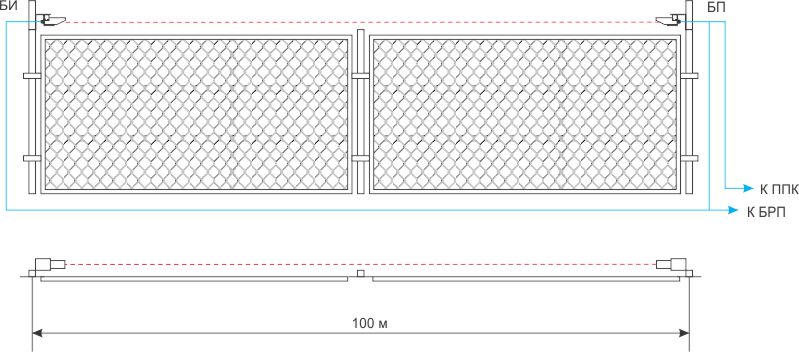

Типовая схема установки ИКС-1:

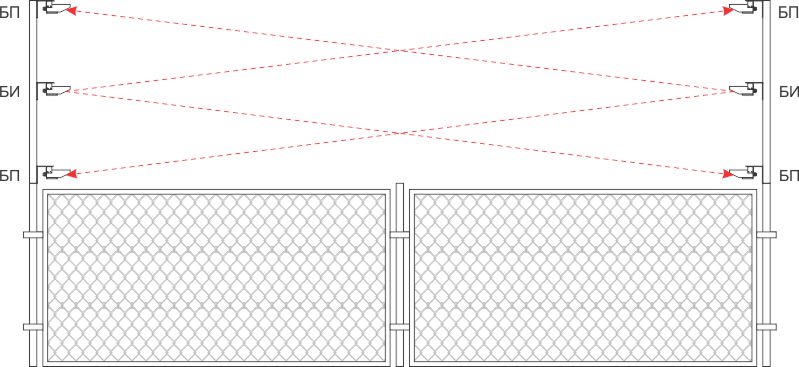

Схема организации сигнального барьера:

Прибор	Материал корпуса	Длина зоны обнаружения	Угол обзора зоны обнаружения	Степень защиты	Температура эксплуатации	Подогрев оптики	Напряжение питания
ИКС-1	Металл	до 100 метров	2 градуса	IP65	-40℃..+50℃	Да	8..28 В
ИКС-1 исп.5 (Арктика)	Металл	до 100 метров	2 градуса	IP65	-55℃..+50℃	Да	8..28 В
ИКС-3	Пластик	до 100 метров	2 градуса	IP41	-25℃..+50℃	Нет	8..28 В

Инфракрасные барьеры ультравысокой плотности Арника-1

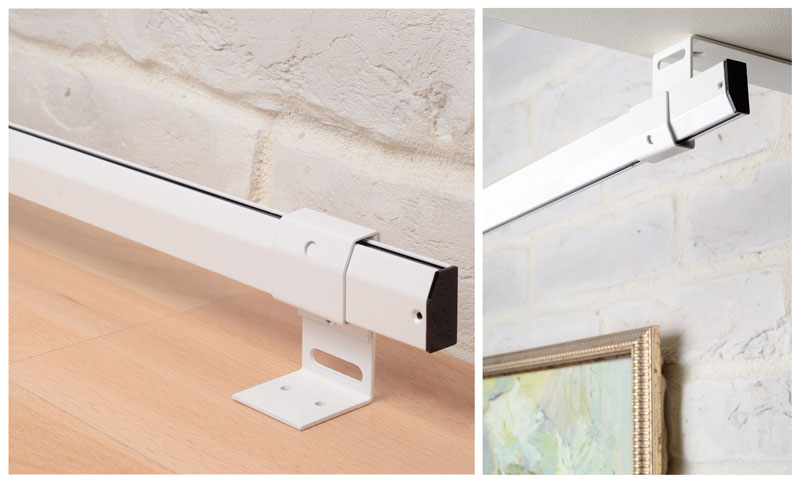

Извещатель инфракрасный активный многолучевой охраны экспонатов Арника-1 предназначен для организации рубежей охраны, обеспечивающих раннее обнаружение угрозы изъятия или порчи произведений искусства, размещенных на стенах, стендах или выставочных щитах (музеи, галереи, выставочные центры), а также может быть использован как средство обнаружения несанкционированного доступа в промышленные и жилые помещения (защита окон, дверей, проемов и проходов внутри помещений) и в качестве предупреждающих ограждений опасных зон.

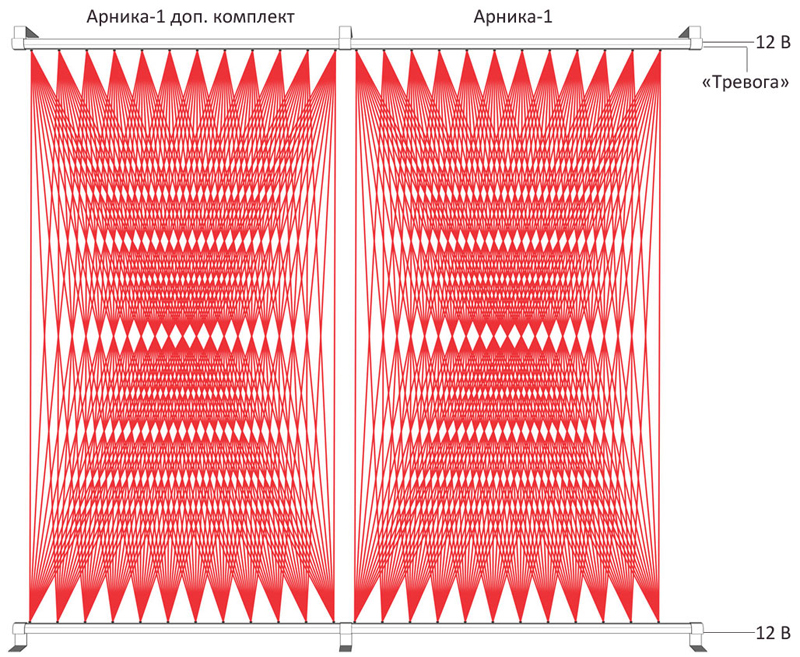

Прибор состоит из блока излучателя (БИ) и блока приемника (БП), расположенных на противоположных сторонах зоны обнаружения. Между БИ и БП формируется плотный ИК занавес, состоящий из 144 лучей, пересечение хотя бы одного луча которого приводит к формированию извещения «Тревога» на извещателе.

Инфракрасные барьеры сверхвысокой плотности Арника-2

Отличительной особенностью является возможность обнаруживать не только пересечение охраняемой зоны экспонатом или рукой нарушителя, но и крайне тонкие предметы (5-10 мм) с помощью которых злоумышленник может попытаться повредить экспонат не перемещая его (нож, отвертка, аэрозольная краска)

Извещатель формирует извещение о тревоге при перекрытии инфракрасного (ИК) излучения между блоками «М» и «S» извещателя.

Извещатели могут использоваться:

• для своевременного обнаружения угрозы порчи или изъятия произведений искусства, размещенных на стенах, стендах и выставочных щитах;
• для защиты дверных и оконных проемов;
• в качестве оповещателей для предупреждения людей от проникновения в опасные зоны.

Извещатели могут устанавливаться в музеях, галереях, выставочных центрах и в других выставочных залах (в том числе и для защиты частных коллекций), расположенных в закрытых помещениях.

В качестве элементов крепления извещателя используются кронштейны для фиксации блоков извещателя на вертикальной поверхности.

Питание извещателя может осуществляться как от литиевых элементов питания с номинальным напряжением 3,6 В типа С (номинальная емкость 8,5 A•ч), так и от сетевого адаптера, а также от источника напряжения постоянного тока 12, 24 В.

Извещатель имеет на выходе контакты реле замкнутые в нормальном состоянии и разомкнутые в состоянии тревоги, сигнал тревоги формируется в обоих блоках извещателя.

Среднее время работы одной стойки от одной батареи 6 месяцев.

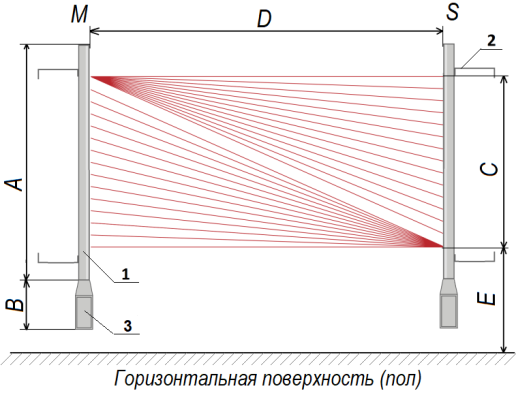

Размеры извещателей Арника 2К

1 – блок извещателя; 2 – кронштейн; 3 - отсек для установки элементов питания

Исполнение	А, мм	B, мм	C, мм	D, м	E, мм	Кол-во лучей
Арника 2К-1	480	124	270	от 3 до 35	от 240	8
Арника 2К-2	860	124	650	от 3 до 35	от 240	16
Арника 2К-3	1240	124	1030	от 3 до 35	от 240	24

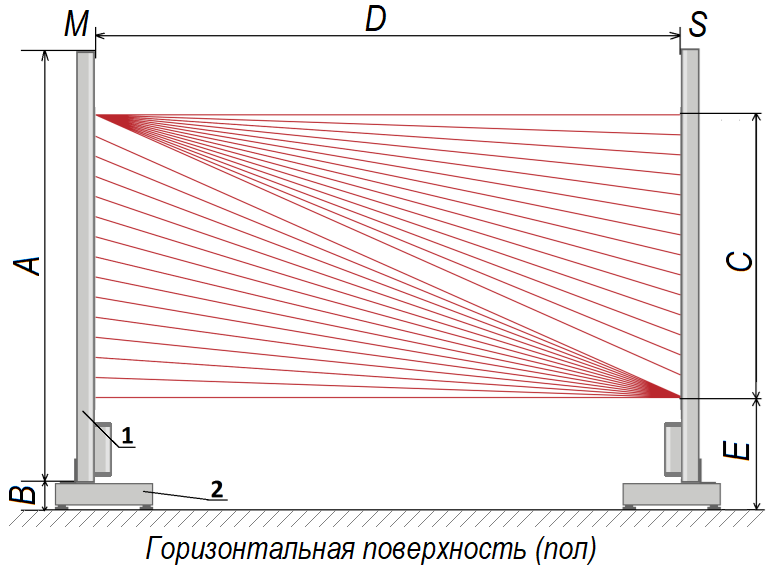

Размеры извещателей Арника 2П

1 – блок извещателя; 2 – постамент

Исполнение	А, мм	B, мм	C, мм	D, м	E, мм
Арника 2П-3	1364	50	1030	от 3 до 35	290
Арника 2П-3.1	1934	50	1030	от 3 до 35	770

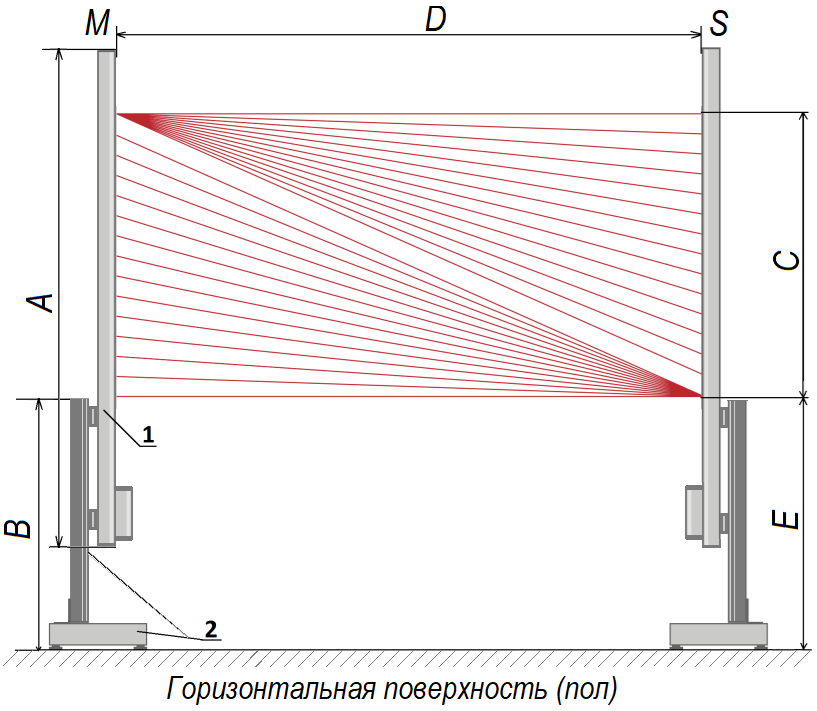

Размеры извещателей Арника 2Ш

1 – блок извещателя; 2 – штатив

Исполнение	А, мм	B, мм	C, мм	D, м	E, мм
Арника 2Ш-3	1364	от 950 до 1900	1030	от 3 до 35	от 290 до 1200
