Быстроразворачиваемые и радиоканальные системы

Беспроводная автономная система сбора, обработки и передачи данных ПЛЮЩ

Система состоит из:

• линейных блоков, размещаемых в охраняемой зоне;
• центрального пульта управления с графическим отображением информации;

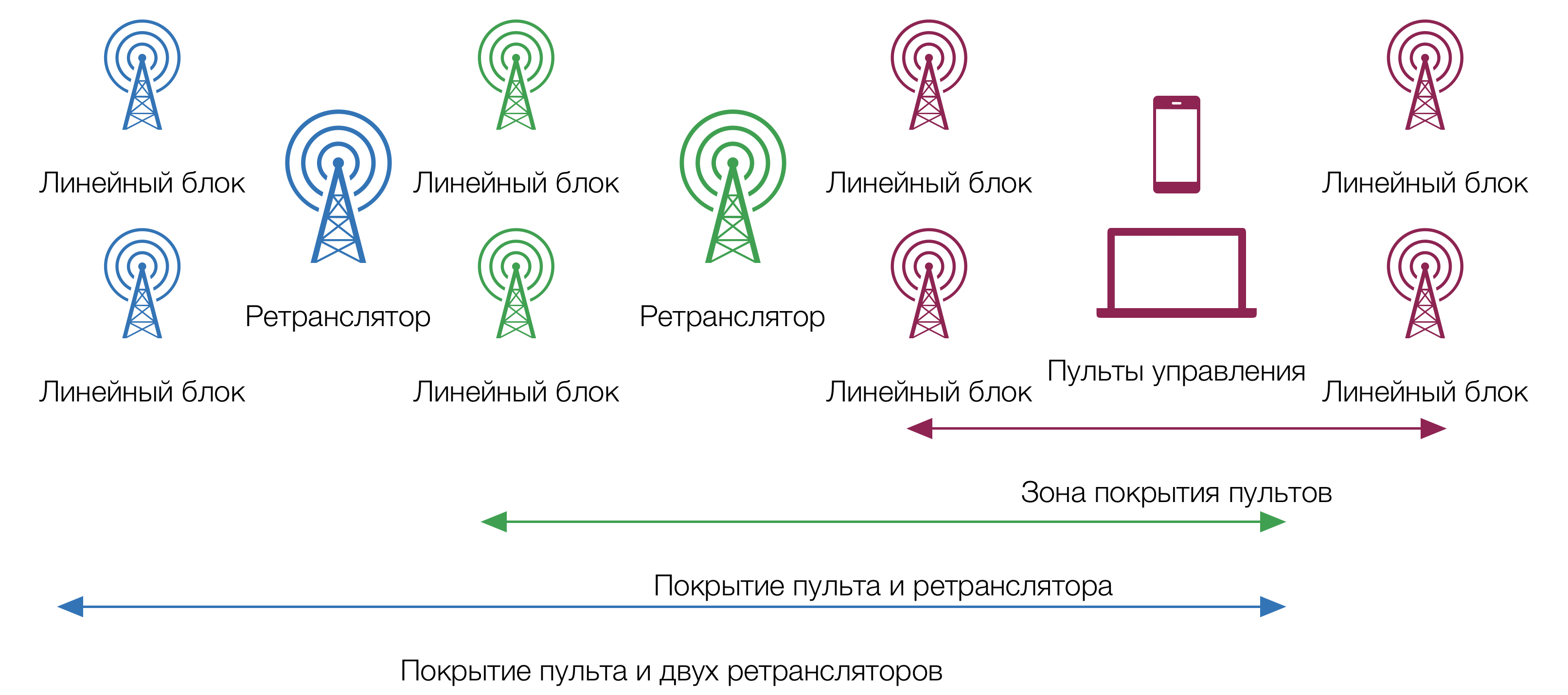

• ретрансляторов сигналов, позволяющих расширить охраняемую зону;
• глобального пульта управления, позволяющего вести мониторинг и управления неограниченным количеством охраняемых зон с графическим отображением данных на планах объекта и ведение журналов событий;
• ответчиков "свой-чужой" с графическим отображением результатов обмена данными.

Линейный блок

Линейный блок системы предназначен для подключения к нему охранных извещателей, тепловизионных или видеокамер, а также внешних приборов мониторинга с дискретным или аналоговым выходом сигнала.

Линейный блок позволяет подключить управляемые устройства для дистанционного управления ими.

Линейный блок может самостоятельно проводить обработку сигнала с датчиков без передачи данных в эфир и самостоятельно принимать решения как о начале трансляции данных, так и об активации или деактивации подключенных управляемых устройств.

Режимы активации

Возможны следующие режимы активации управляемых устройств:
1) Моментальная активация по дискретному сигналу или достижению порогового уровня аналогового сигнала подключенного датчика;
2) Моментальная активация при соответствии входных сигналов профилю ожидаемого нарушителя.
-- для сейсмических и вибрационных датчиков определение: человек, колесная техника, гусеничная техника;
-- для пассивных ИК датчиков - только определение направления движения.

При использовании сейсмического или вибрационного датчика режимы активации 1 и 2 имеют три дополнительных режима работы:

• Как только линейный блок обнаружил нарушителя;
• На минимальном расстоянии к нарушителю - линейный блок постарается определить момент, когда нарушитель находится как можно ближе к управляемому прибору;
• Активация в задней проекции - линейный блок постарается активировать управляемый прибор, когда нарушитель или техника находятся перед управляемым прибором в наиболее уязвимой позиции задней проекцией к приборам.

3) Активация с задержкой и скрытной отменой - в случае если данные с датчиков соответствуют тревожному критерию, линейный блок включит радиоканал на прием (при этом устройство не демаскируется в эфире) и начнет обратный отсчет заданного времени. При получении команды Отмена от пульта оператора или ответчика свой-чужой отсчет прекращается и транслируется подтверждение отмены активации с указанием идентификатора линейного блока (трансляция подтверждения может быть отключена в настройках);
4) Активация с задержкой и явной отменой - в случае если данные с датчиков соответствуют тревожному критерию, линейный блок начнет опрашивать ответчики свой-чужой и/или пульт оператора и при получении команды отмены подтвердит отмену активации. В зависимости от настроек линейного блока возможна отмена как по факту наличия ответчика свой-чужой в эфире, так и с подтверждением оператора ответчика с помощью кнопки или пароля;
5) Активация с простым подтверждением оператора - в случае если данные с датчиков соответствуют тревожному критерию, линейный блок запросит у оператора подтверждение активации подключенных устройств. Оператор может выбрать какое из устройств активировать;
6) Активация с подтверждением одноразовым паролем - аналогично предыдущему режиму, однако подтвердить активацию оператор может только с использованием одноразового пароля, набор которых уникален для каждого линейного блока. Одноразовый пароль транслируется в эфире только один раз непосредственно перед активацией подключенного управляемого устройства и не может быть заранее перехвачен никакими средствами РЭБ. Линейный БОС может хранить 10 различных уникальных одноразовых пароля для обеспечения управления несколькими доверенными операторами;
7) Принудительная активация по команде с пульта - управляемое устройство активируется по простому подтверждению или подтверждению одноразовым паролем с пульта оператора вне зависимости от данных датчиков. В зависимости от настроек энергосбережения прибора задержка в этом режиме между командой и непосредственной активацией может занимать несколько часов;
8) Принудительная активация при разряде батареи - подключенное устройство будет активировано при низком заряде подключенной батареи, в зависимости от настроек возможно включение подтверждение с центрального пульта;
9) Принудительная активация в указанное время - по требованию заказчика система может быть укомплектована модулем часов реального времени с возможностью активации исполнительного устройства в указанном интервале времени.

Для разных подключенных управляемых устройств к одному линейному блоку возможна настройка разных режимов активации.

RS-485

Блок может быть дополнен модулем интерфейса RS-485 для сбора данных с приборов с цифровым интерфейсом связи для организации помехозащищенных сегментов общей сети в зонах с риском применения средств РЭБ.

Линейный блок может быть оснащен аккумуляторными батареями в соответствии с требованиями заказчика к автономной работе и типам подключаемых приборов.

Дальности связи

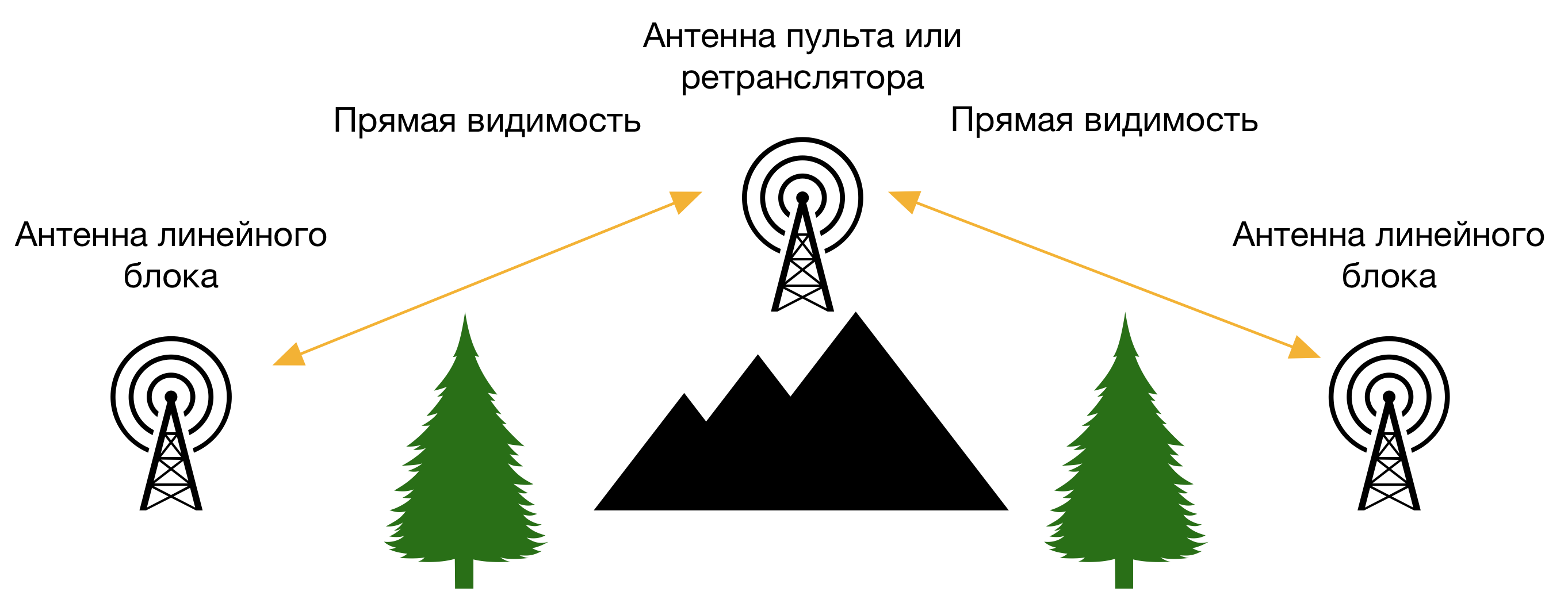

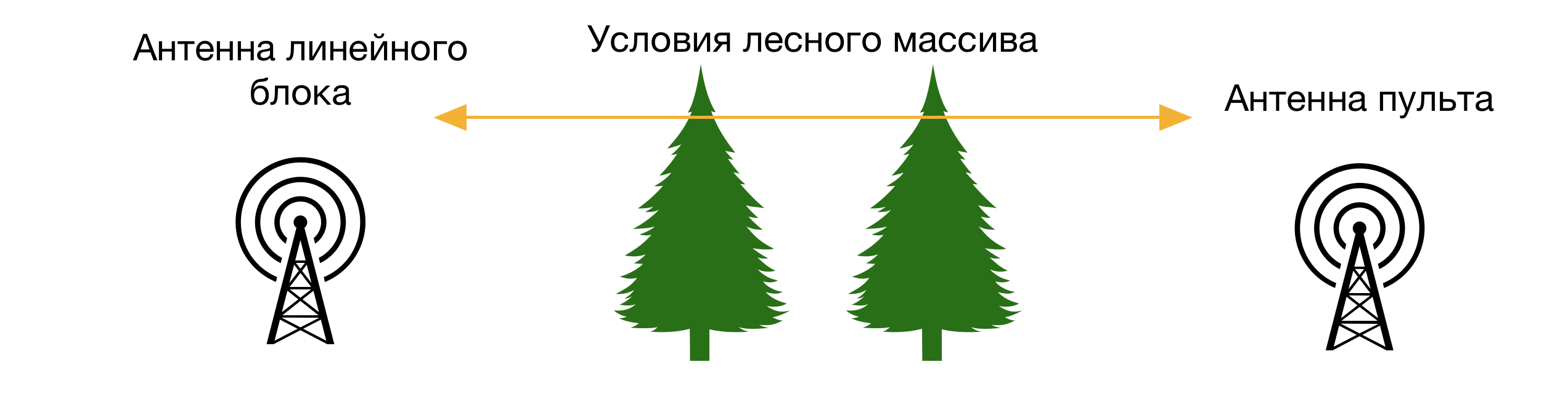

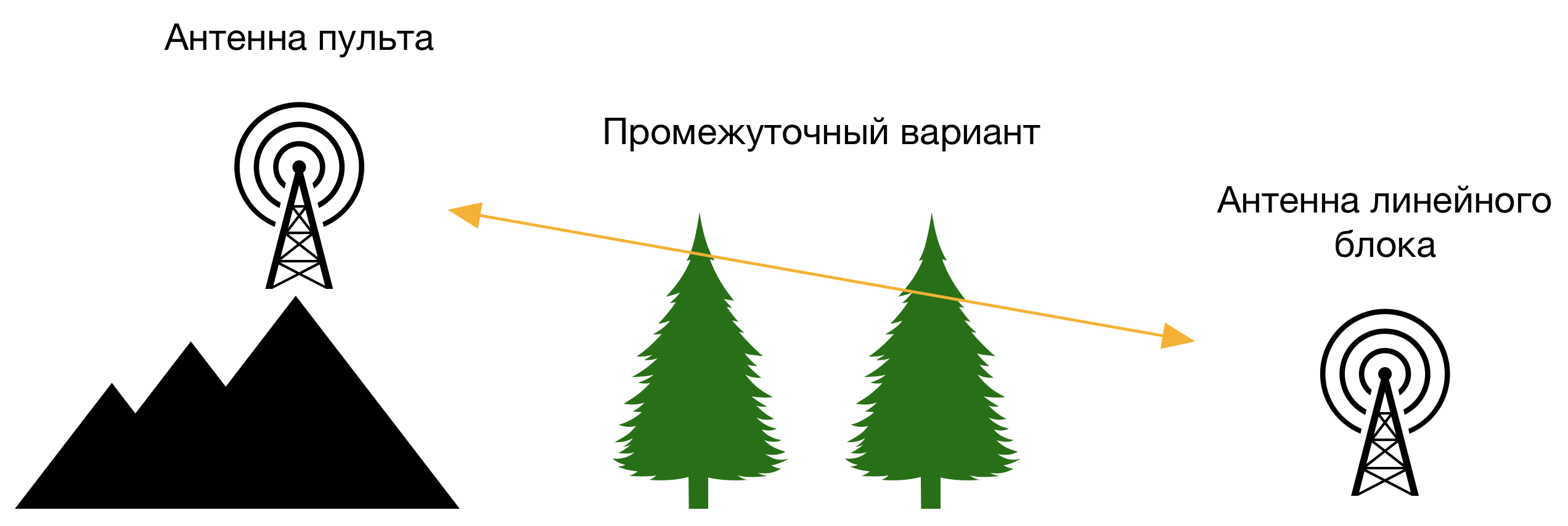

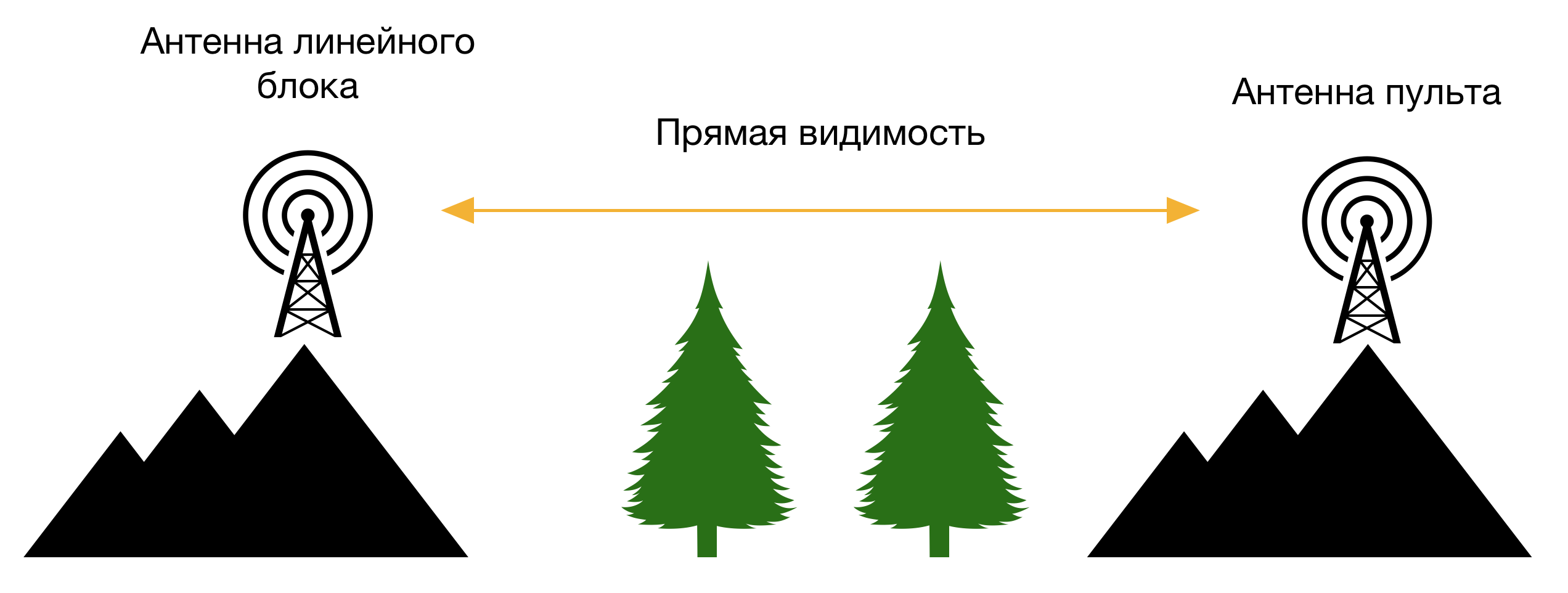

При оценке дальности связи ключевым элементом является взаимное расположение антенн линейных блоков и пульта или ретранслятора:

Исполнения

Линейные блоки имеют следующие исполнения:

Плющ-Л-С - стандартный блок управления, не превышающий допустимые нормы радиоизлучения в используемой полосе частот и не требующий регистрации.

Плющ-Л-А - снабжен дополнительным бустерным усилителем, обеспечивающим результирующую мощность выходного тракта в 1 Вт, в результате чего достигается бОльшая площадь покрытия по сравнению со стандартным исполнением. По требованию заказчика возможно исполнение с бустерным усилителем в 5, 10, 20 или 40 Вт.

Плющ-Л-Б - имеет двойной радио тракт для использования со всенаправленной передающей и направленной приемной антеннами, за счет чего при сохранении допустимых нелицензируемых уровней излучения достигается бОльшее покрытие сети при условии корректного направления антенн линейного блока и центрального пульта, либо сохранение стандартного покрытия при некорректном направлении антенн

Плющ-Л-Ш - использует радиотракт с возможностью произвольного адаптивного выбора рабочего частотного диапазона в широких границах, что делает крайне сложным подавление прибора средствами РЭБ.

Линейные блоки снабжены встроенным вибрационным датчиком и гироскопом для обнаружения попыток несанкционированного взаимодействия с прибором, его перемещения, повреждения или кражи.

Центральный блок

Центральный блок управления (пульт) представляет собой устройство отображения информации о состоянии подключенных устройств.

Система Плющ может обслуживать до 65534 линейных блоков, однако существуют ограничения на одновременный выход приборов на связь.

Типовые конфигурации пультов системы обеспечивают задержку менее 5 секунд для первого тревожного извещения.

В случае если тревожное извещение одновременно формируют несколько линейных блоков, типовые конфигурации обеспечивают следующее количество тревожных извещений за каждые 15 секунд:

По требованию заказчика пульты могут быть модифицированы для обеспечения более высокого темпа трансляции данных. Несколько пультов могут работать параллельно обеспечивая более высокий темп в типовой конфигурации.

Пульты

Пульты Плющ-П-И и Плющ-П-ПК могут иметь выносной радиотракт, подключаемый к пульту управления кабелем типа "витая пара" протяженностью до 1000 метров для обеспечения радиомаскировки оператора или увеличения площади покрытия системы

Ретрансляторы

Ретрансляторы позволяют расширить область покрытия системы, однако имеют большее энергопотребление, чем линейные блоки и требуют более частой зарядки, либо более емких аккумуляторов. В качестве ретранслятора могут использоваться линейные блоки Плющ-А. С ретрансляторами рекомендуется использовать солнечную батарею или более емкие внешние АКБ.

Фото и видеокамеры

Линейные блоки позволяют подключать следующие типы камер:

Подключенные к системе камеры могут использоваться в качестве фотоверификаторов факта вторжения в охраняемую зону и для уточнения типа нарушителя.

Активация камер происходит по внешним малопотребляющим датчикам и не приводит к значительному снижению времени автономной работы, однако камеры могут работать и в режиме постоянной трансляции со значительным снижением времени автономной работы линейного блока.
